جزئیات محصول

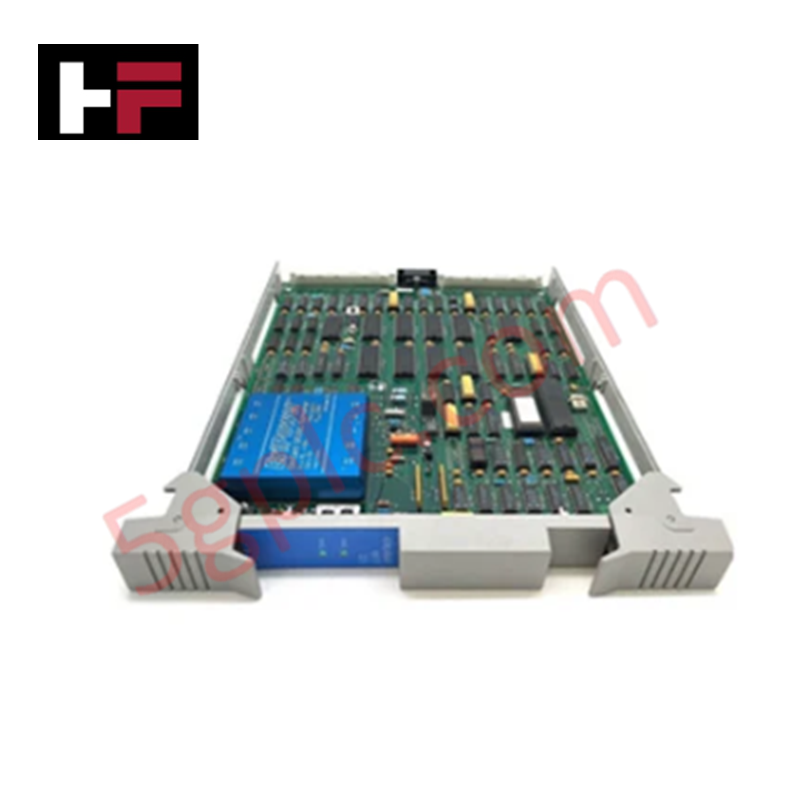

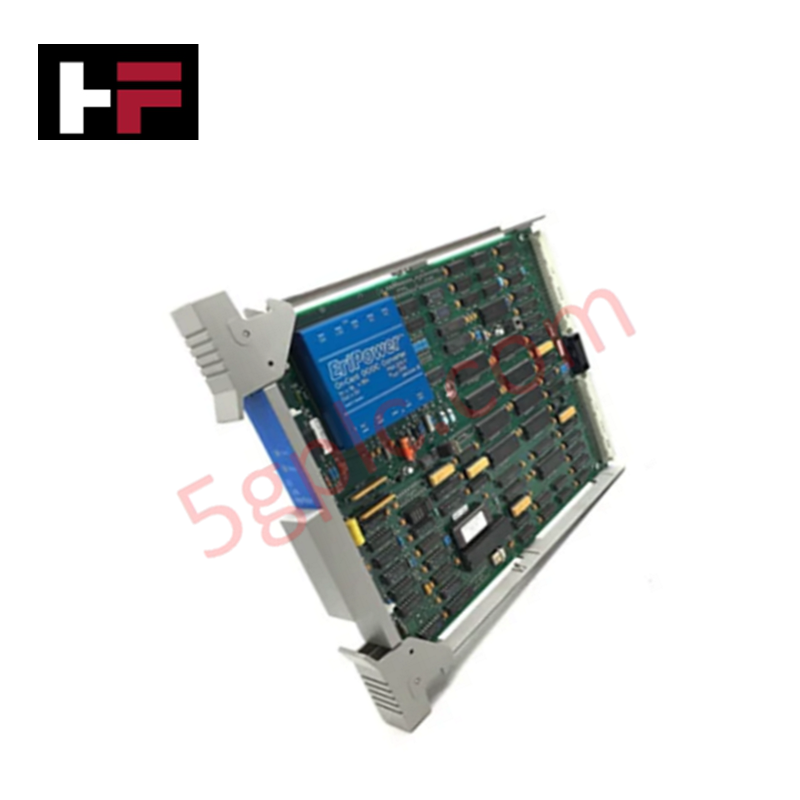

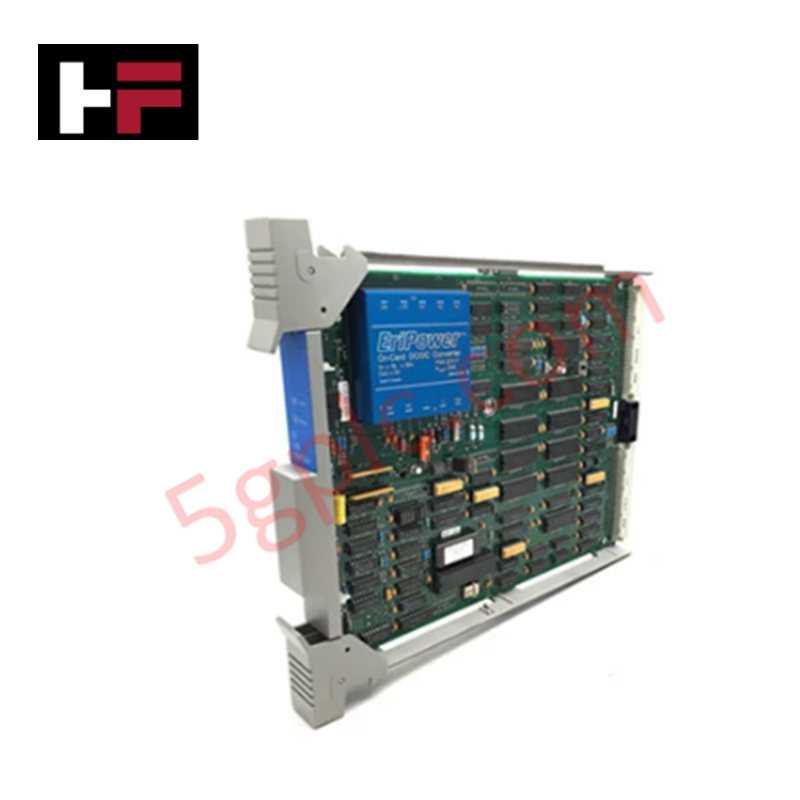

پیکربندی شده برای تبادل داده در معماریهای سیستم کنترل توزیعشده TDC 3000، Honeywell 51304920-100 (ماژول رابط سریال 51304920-100) اجرای فیزیکی و الکتریکی مستقیم ارتباط سریال بین کنترلکنندهها و ابزارهای میدانی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51304920-100 |
| برند | Honeywell |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.5 کیلوگرم |
| ابعاد | 216 در 160 در 30 میلیمتر |
| پورتهای ارتباطی | RS-232، RS-485 |
| سازگاری سیستم | TDC 3000 DCS |
کنترل فرآیند DCS و اتصالپذیری
ماژول 51304920-100 ترافیک داده سریال را با پشتیبانی از استانداردهای لایه فیزیکی RS-232 و RS-485 مدیریت میکند. در محیط DCS، این کارت رابط جداسازی کانال به کانال روی باس سریال را حفظ میکند که از ایجاد خطاهای داده ناشی از اختلاف پتانسیل زمین بین دستگاههای میدانی دور و بَکپلین کنترلکننده جلوگیری میکند. با ارائه بافر سیگنال مقاوم، این ماژول تداخل الکترومغناطیسی (EMI) معمول در کابلکشیهای صنعتی را کاهش میدهد. علاوه بر این، این مجموعه امکان یکپارچهسازی با ابزارهای پروتکل حلقه HART 4-20 میلیآمپر را هنگام استفاده همراه با مبدلهای سیگنال مناسب فراهم میکند تا دادههای تشخیصی سریال بهطور موفقیتآمیز با حلقههای اصلی کنترل فرآیند ادغام شوند.
سؤالات متداول
س: آیا این ماژول از تعویض داغ (hot-swapping) روی رک روشن پشتیبانی میکند؟
ج: ماژول 51304920-100 برای تعویض داغ طراحی نشده است. وارد کردن یا خارج کردن ماژول در حالی که بَکپلین روشن است میتواند ولتاژهای گذرایی ایجاد کند که ممکن است بافرهای ارتباط سریال را آسیب زده یا ارتباط باس پردازنده را قطع کند.
س: آیا برای پورت RS-485 نیاز به ترمینیشن خاصی وجود دارد؟
ج: بله. هنگام استفاده از پورت RS-485 در پیکربندیهای چندقطعهای (multi-drop)، اطمینان حاصل کنید که مقاومتهای ترمینیشن 120 اهم در هر دو انتهای فیزیکی خط ارتباطی نصب شدهاند تا از بازتاب سیگنال و برخورد دادهها جلوگیری شود.
راهنمای نصب میدانی
- اطمینان حاصل کنید که رک کنترل خاموش و تمام منابع تغذیه جدا شدهاند قبل از نصب ماژول.
- ماژول را به آرامی در شکاف مشخص شده رک قرار دهید و مطمئن شوید که کانکتور لبه کاملاً با سوکت بَکپلین درگیر شده است.
- پنل جلویی ماژول را با استفاده از سختافزار نصب ارائه شده به چارچوب رک محکم کنید تا اتصال زمین شاسی و پایداری ساختاری تضمین شود.
- کابلهای RS-232/RS-485 را از طریق کانالهای محافظدار عبور دهید و خطوط سیگنال را از خطوط برق AC با ولتاژ بالا به صورت فیزیکی جدا نگه دارید تا القای نویز به حداقل برسد.
- قبل از برقراری ارتباط با ابزارهای میدانی، صحت کابل و مقاومت ترمینیشن را بررسی کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
