جزئیات محصول

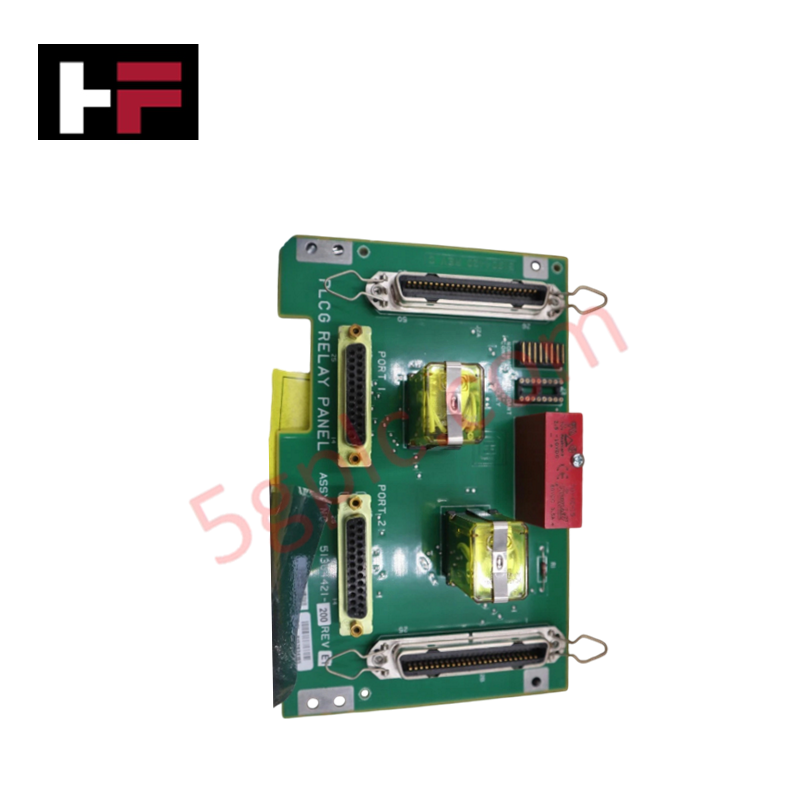

Honeywell 51304421-200 که با عنوان کارت پنل رله PLCG 51304421 نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای سوئیچینگ خروجی رله و اجرای رابط دروازه کنترلکننده منطقی قابلبرنامهریزی در سیستمهای Honeywell TDC 3000 عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51304421-200 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | تقریباً 0.85 kg |
| دمای کاری | از 0 deg C تا +60 deg C |
| مصرف برق | حداکثر 10 W از طریق منبع تغذیه بکپلین شاسی |
| نوع ماژول | کارت پنل رله PLCG / برد مدار |
| سازگاری سیستم | Honeywell TDC 3000 / دروازه PLCG |
| خروجی سیگنال | خروجیهای سوئیچینگ رله گسسته چندکاناله |
| نوع نصب | نصب روی شاسی / رک |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانالبهکانال
کارت پنل رله 51304421-200 دارای موانع ایزولاسیون با دیالکتریک بالا بین کنترلهای منطقی داخلی و کانالهای سوئیچینگ است تا ایزولاسیون کانالبهکانال را در تمام مسیرهای خروجی برقرار کند. این ایزولاسیون از بازگشت القایی میدان، جهشهای ولتاژ و گذراهای حالت مشترک جلوگیری میکند تا گذرگاههای مجاور سیستم دچار اختلال نشوند یا در حلقههای آنالوگ پردازشکننده تلهمتری پروتکل حلقه 4-20 mA HART در محفظههای مشترک کنترل فرایند تداخل ایجاد نشود.
سؤالات متداول
س: وظیفه اصلی 51304421-200 در معماری TDC 3000 چیست؟
پ: این برد کنترل سوئیچینگ خروجی رله و رابط سیگنال بین دروازه کنترلکننده منطقی قابلبرنامهریزی (PLCG) و تجهیزات میدانی متصل یا مجموعههای ترمینال واسط را فراهم میکند.
س: آیا میتوان برد 51304421-200 را در حالی که برق بکپلین رک وصل است، بهصورت گرم تعویض کرد؟
پ: خیر، پیش از خارج کردن یا نصب کارت، برق بکپلین بخش رک PLCG باید قطع شود یا خروجیهای میدانی بایپس شوند تا از ایجاد قوس الکتریکی و خطاهای ریست منطقی جلوگیری شود.
س: کابلکشی میدانی چگونه به برد مدار 51304421-200 متصل میشود؟
پ: کابلها از طریق هدرهای لبهای چندپین اختصاصی یا هارنسهای ریبونی رابط که به مجموعههای ترمینال میدانی مجاور متصل هستند، وصل میشوند.
دستورالعملهای نصب میدانی
- پیش از قرار دادن کارت مدار در شکاف رک، اطمینان حاصل کنید که برق منبع بکپلین ایزوله و قفلگذاری شده است.
- پروتکلهای تخلیه الکتریسیته ساکن را رعایت کنید و هنگام جابهجایی فیزیکی از مچبند اتصال به زمین ESD استفاده کنید.
- پیش از وارد کردن برد به محفظه کارت، تمیز و عاری از اکسیدشدگی بودن کنتاکتهای کانکتور لبهای نر را بررسی کنید.
- پیچهای نگهدارنده پنل جلویی را محکم ببندید تا پیوستگی مناسب اتصال زمین مکانیکی با شاسی کابینت تضمین شود.
