جزئیات محصول

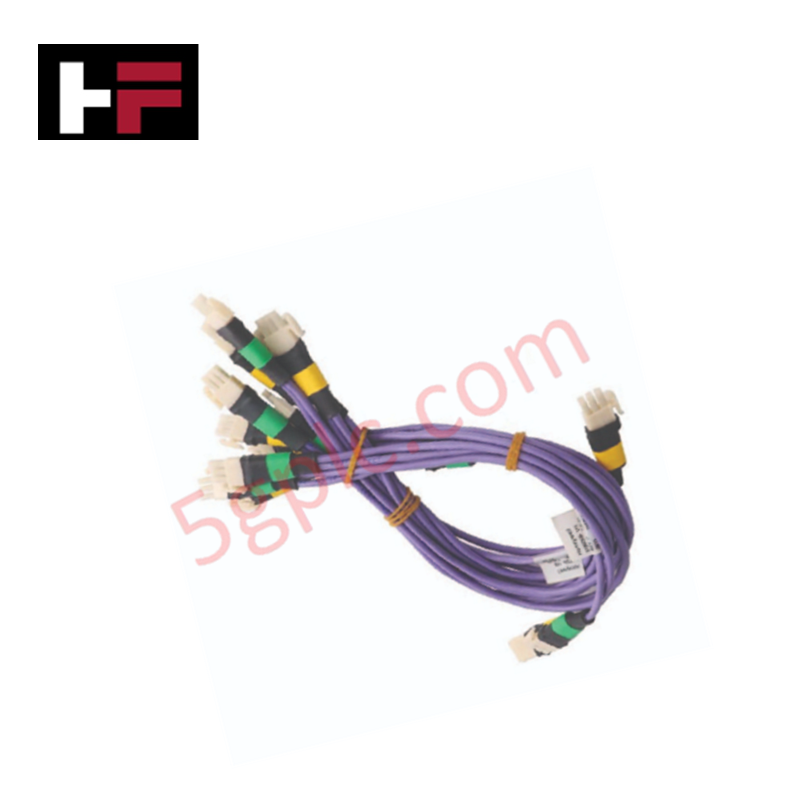

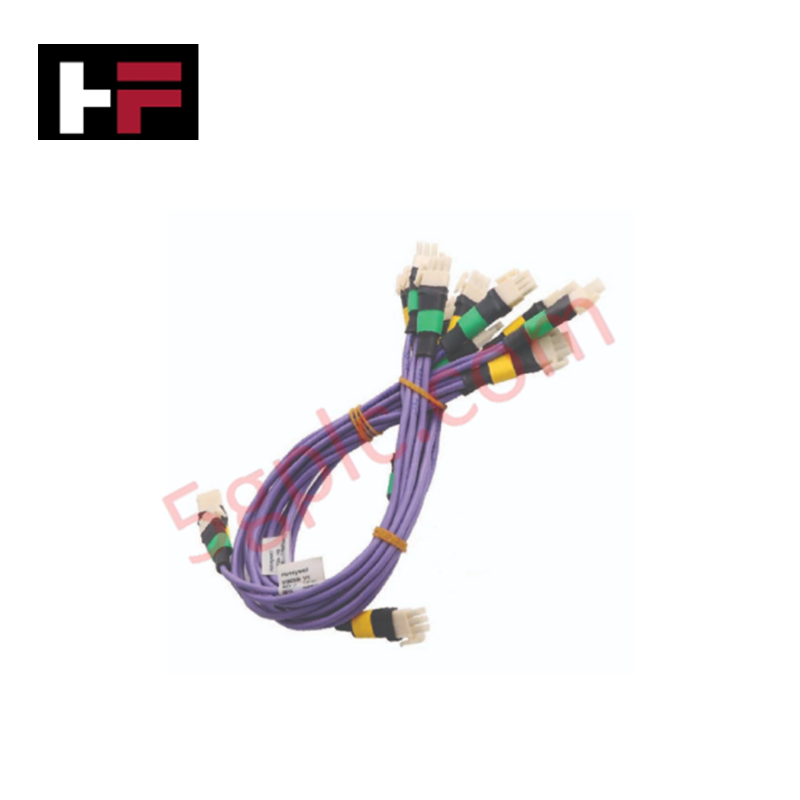

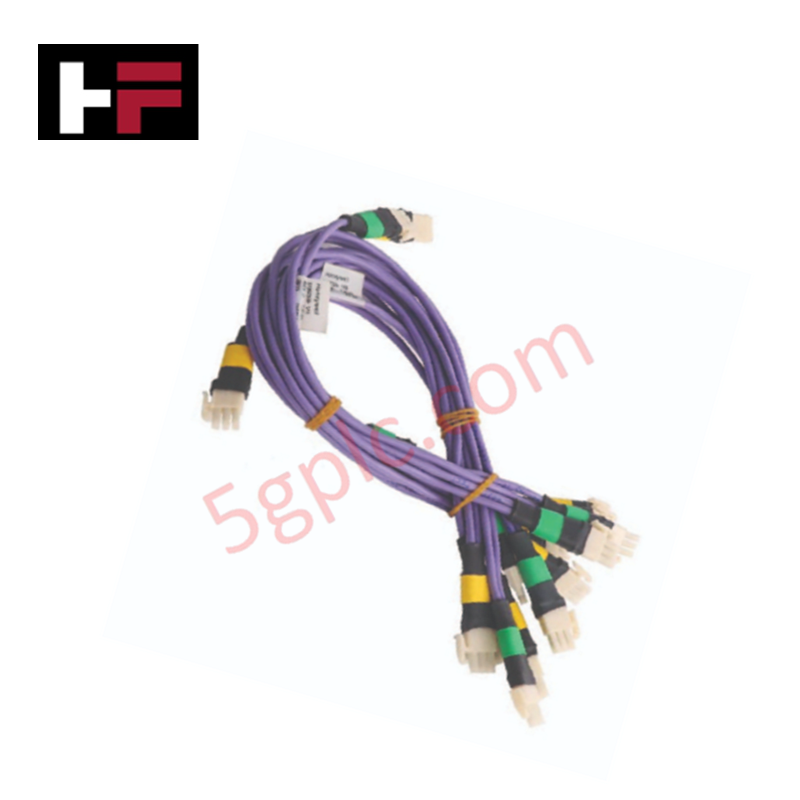

مجموعه کابل Honeywell 51202329-412 (51202329-412 جفت کابل لینک ورودی/خروجی) که برای اتصال گره‌های چندانشعابی در معماری DCS پیکربندی شده است، ارتباط فیزیکی/الکتریکی مستقیم را برای لینک‌های ارتباطی سریال میان تجهیزات ورودی/خروجی و بک‌پلین‌های سیستم کنترل فراهم می‌کند. این مجموعه شامل ۳ نقطه اتصال انشعاب است که با گام ۱۲ اینچ (۳۰۵ میلی‌متر) در طول کلی ۱.۵ متر پیکربندی شده‌اند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51202329-412 |
| برند | Honeywell |
| مبدأ | آمریکا / مرکز مونتاژ دارای گواهی |
| وزن | ۰.۳۵ کیلوگرم |
| ابعاد | طول ۱.۵ متر (۴.۹ فوت) |
| دمای کاری | محدوده استاندارد صنعتی (۲۰- تا ۷۰ درجه سانتی‌گراد) |
| مصرف برق | مجموعه کابل غیرفعال |
| نوع محصول | جفت کابل لینک ورودی/خروجی |
| تعداد انشعاب‌ها | ۳ انشعاب |
| فاصله انشعاب‌ها | گام ۱۲ اینچ (۳۰۵ میلی‌متر) |
| استاندارد ارتباطی | رابط لینک ورودی/خروجی Honeywell |
اتصال FOUNDATION Fieldbus / Profibus PA و ایزولاسیون کانال
جفت کابل 51202329-412 سیگنال‌های قطعی لینک دیجیتال ورودی/خروجی را به کنترلرهای فرایندی متصل به بخش‌های شبکه با پروتکل‌های FOUNDATION Fieldbus و Profibus PA هدایت می‌کند. طراحی ساختاری، ایزولاسیون کانال‌به‌کانال را در هر ۳ نقطه انشعاب حفظ می‌کند، تداخل الکترومغناطیسی را کاهش می‌دهد و در سراسر پیکربندی انشعاب‌ها با گام ۱۲ اینچ، یکپارچگی سیگنال را حفظ می‌کند.
سؤالات متداول
س: فاصله انشعاب‌ها چه تأثیری بر چیدمان گره‌ها در امتداد جفت کابل 51202329-412 دارد؟
پ: گام ثابت ۱۲ اینچ (۳۰۵ میلی‌متر) مستقیماً با فاصله استاندارد رابط شاسی هم‌راستا می‌شود و بدون ایجاد شل‌بودگی اضافی، هم‌ترازی دقیق پین‌به‌پین را برای حداکثر ۳ دستگاه هدف لینک ورودی/خروجی فراهم می‌کند.
س: آیا می‌توان کانکتورهای انشعاب بدون استفاده روی مجموعه کابل را بدون پوشش یا در معرض محیط رها کرد؟
پ: نقاط انشعاب بدون استفاده باید با درپوش بسته بمانند یا با پوشش‌های محافظ ترمینال محافظت شوند تا از آلودگی محیطی و کاهش یکپارچگی شیلد جلوگیری شود.
راهنمای نصب در محل
- پیش از نصب، روکش کابل و پین‌های کانکتور چندانشعابی را از نظر هم‌ترازی مکانیکی و آسیب‌دیدگی بررسی کنید.
- هنگام مسیریابی کابل در مسیرهای عبور داخل تابلو، محدودیت‌های تعیین‌شده شعاع خمش را رعایت کنید تا از آسیب‌دیدگی داخلی شیلد جلوگیری شود.
- پیش از سفت‌کردن تجهیزات نگهدارنده، هر ۳ کانکتور انشعاب را با هدرهای اتصال بک‌پلین دارای گام ۱۲ اینچ هم‌راستا کنید.
- مجموعه‌های کابل لینک ورودی/خروجی را در مسیرهای سیم‌کشی اختصاصی ولتاژ پایین و جدا از خطوط AC ولتاژ بالا هدایت کنید.
- پیوستگی کلی سیم تخلیه شیلد را مطابق مشخصات نصب Honeywell تا شینه اتصال زمین اصلی تابلو بررسی کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
