جزئیات محصول

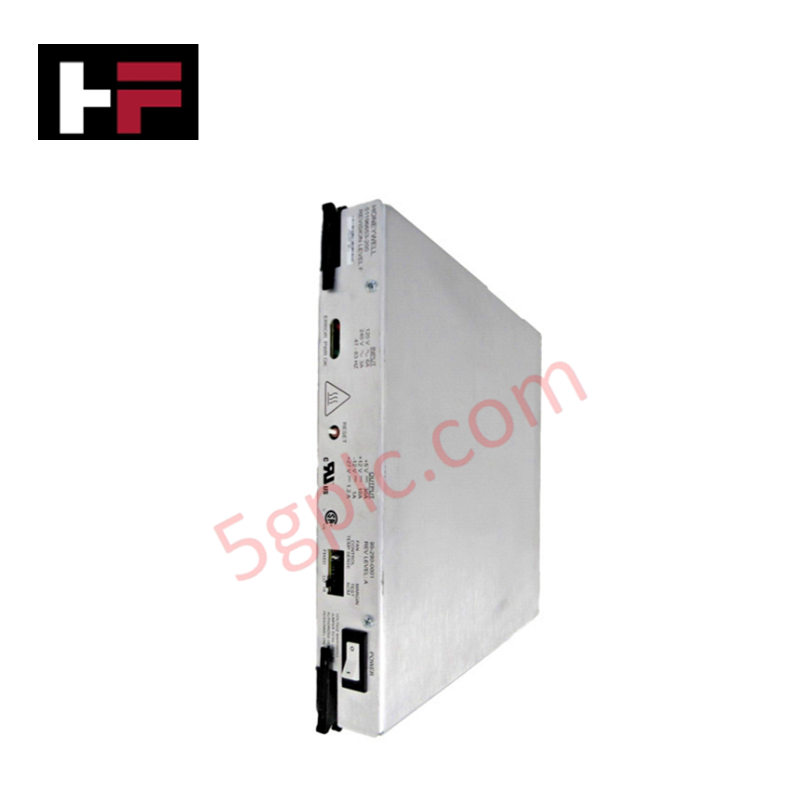

منبع تغذیه Honeywell 51196653-200 که با عنوان ماژول منبع تغذیه 51196653-200 نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای توزیع مستقیم برق DC در محفظه‌های شاسی رک 5-شیاره DCS هانی‌ول عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51196653-200 |
| برند | Honeywell |
| مبدأ | USA |
| دمای کاری | -20 تا 60 درجه سانتی‌گراد |
| مصرف برق | ورودی: 102 تا 264 ولت RMS (محدوده خودکار) |
| نوع ماژول | منبع تغذیه PFC پنج‌شیاره |
| ولتاژ خروجی | 24 VDC |
| نوع کانکتور | کانکتور استاندارد 3 پین |
| اصلاح ضریب توان | مدار PFC فعال یکپارچه |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
ماژول منبع تغذیه 51196653-200 از مدار اصلاح ضریب توان فعال (PFC) برای تنظیم نوسانات گسترده ورودی AC (102 تا 264 ولت RMS) و تبدیل آن به برق پایدار 24 VDC برای باس‌پشتی استفاده می‌کند. این تنظیم دقیق از کارت‌های I/O متصل و ترانسمیترهای میدانی فعال در خطوط پروتکل حلقه 4-20 mA HART در برابر ریپل ولتاژ و گذراهای خط محافظت می‌کند. ایزولاسیون یکپارچه کانال‌به‌کانال، مدارهای حساس اندازه‌گیری آنالوگ را در برابر جریان‌های حلقه زمین و نویز تفاضلی مد مشترک در سراسر باس پشتی شاسی سیستم محافظت می‌کند.
سؤالات متداول
س: ورودی AC با محدوده خودکار چه مزیتی برای نصب‌های میدانی دارد؟
پ: ورودی با محدوده خودکار، بدون نیاز به تنظیم دستی جامپر یا تغییر تپ ترانسفورماتور، خود را به ولتاژهای خط بین 102 V RMS و 264 V RMS تنظیم می‌کند.
س: آیا می‌توان باس خروجی 24 VDC را در حالی که شیارهای مجاور رک فعال هستند، به‌صورت گرم تعویض کرد؟
پ: محدودیت‌های تعویض گرم به توپولوژی شاسی باس پشتی بستگی دارد؛ برای جلوگیری از فرسایش قوس الکتریکی کنتاکت‌ها در کانکتور برق 3 پین، باید رویه‌های جداسازی صحیح رعایت شوند.
راهنمای نصب میدانی
- پیش از وارد کردن یا خارج کردن ماژول منبع تغذیه 51196653-200 از شاسی 5-شیاره، منابع اصلی برق میدانی را خاموش کنید.
- ریل‌های راهنمای لبه ماژول را با دقت با مسیرهای راهنمای رک 5-شیاره هم‌راستا کنید.
- ماژول منبع تغذیه را داخل شیار بلغزانید تا کانکتور 3 پین پشتی، کاملاً روی سوکت برق باس پشتی شاسی قرار گیرد.
- پیچ‌های نگهدارنده پنل جلویی را محکم کنید تا اتصال زمین شاسی برقرار بماند و از شل‌شدن ناشی از لرزش جلوگیری شود.
- بررسی کنید سیم‌های ورودی برق AC با مشخصات 102-264 V RMS مطابقت داشته باشند و اتصال صحیح به زمین حفاظتی برقرار شود تا نویز مد مشترک در حلقه‌های میدانی متصل به حداقل برسد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
