جزئیات محصول

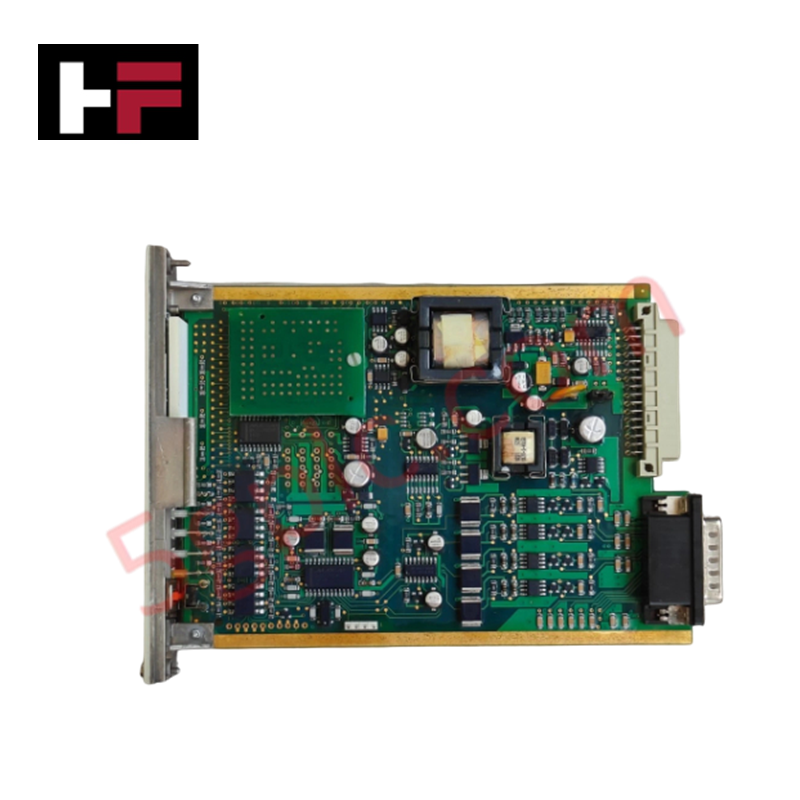

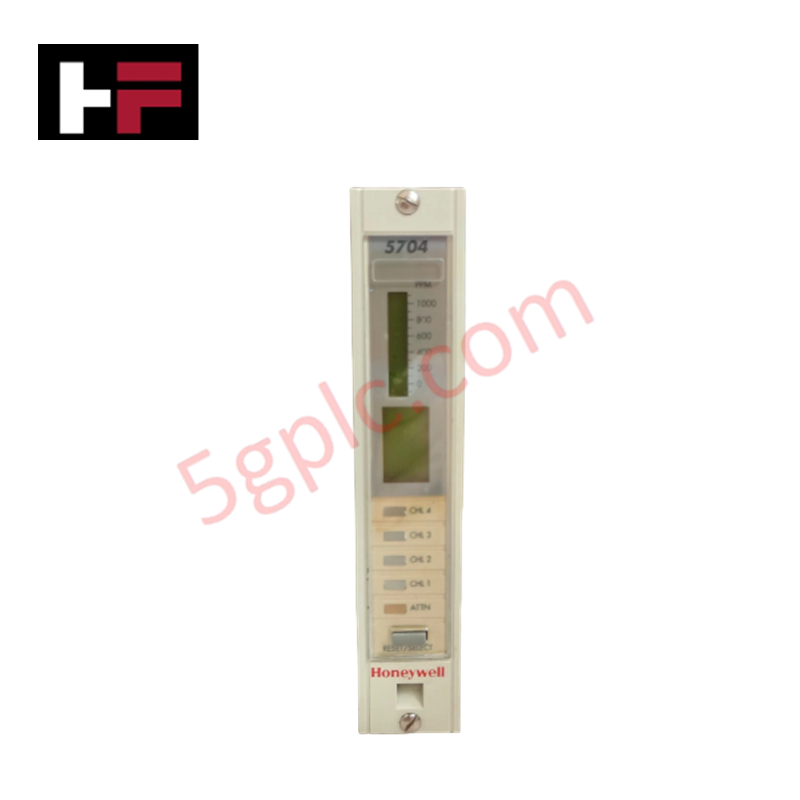

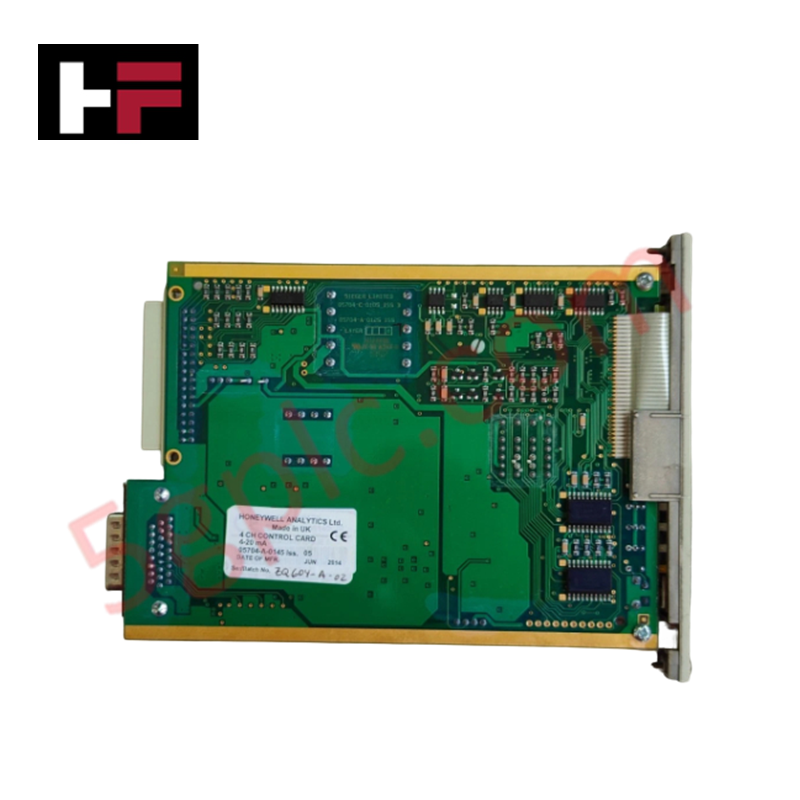

کارت کنترل چهار کاناله Honeywell 05704-A-0145 که با شماره 05704-A-0145 نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای چندکاناله آشکارساز گاز و مدیریت هشدارها در بستر سیستمهای کنترل توزیعشده عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 05704-A-0145 |
| برند | Honeywell |
| مبدا | مشخص نشده |
| وزن | 0.17 کیلوگرم |
| ابعاد | 132 × 25 × 172 میلیمتر |
| دمای کاری | مشخص نشده |
| مصرف برق | 7.5 W (معمولی) / 8.3 W (حداکثر) |
| تعداد کانال | 4 |
| دامنه سیگنال | 0 تا 25 میلیآمپر (خطی) |
| تأمین برق حلقه | 24 ولت ایزوله ± 5% (حداکثر 25 میلیآمپر) |
کنترل فرآیند DCS و اتصالپذیری
کارت 05704-A-0145 پردازش سیگنال با دقت بالا برای حلقههای آشکارسازی گاز را از طریق معماری تأمین برق ایزوله 24 ولت DC فراهم میکند. برای حفظ صحت اندازهگیری، کارت ایزولاسیون کانال به کانال و حفاظت کامل حلقه در برابر اتصال کوتاه تا ±50 ولت را ارائه میدهد. طراحی این کارت از ورودی جریان خطی تا 25 میلیآمپر پشتیبانی میکند که با ابزارهای پروتکل حلقه HART استاندارد 4-20 میلیآمپر سازگار است. جبران اتصال سرد (CJC) برای این ورودیهای حلقه جریان لازم نیست؛ با این حال، مدار داخلی ماژول فیلتر فعال برای کاهش نویز حالت مشترک انجام میدهد تا امکانات هشدار تنها در صورت تغییرات معتبر غلظت گاز فعال شوند.
سؤالات متداول
س: آیا این کارت کنترل از تعویض داغ (hot-swapping) در رک کارت پشتیبانی میکند؟
ج: تعویض داغ توصیه نمیشود مگر اینکه توسط سیستم توزیع برق بکپلین رک خاص پشتیبانی شود. خارج کردن یا وارد کردن کارت در حالت روشن ممکن است باعث ایجاد پالسهای گذرا در جریان شود که میتواند منجر به فعال شدن هشدار ناخواسته یا آسیب به مقاومتهای حسگر جریان ورودی شود.
س: محدودیتهای مقاومت سیمکشی میدانی چیست؟
ج: حداکثر مقاومت مجاز خط برای حلقه حسگر، شامل خود حسگر، 500 اهم است. عبور از این حد باعث افت ولتاژ میشود که کارت را از تأمین برق 24 ولت لازم برای حلقه بازمیدارد و منجر به عدم دقت اندازهگیری یا خرابی ارتباط حسگر میشود.
راهنمای نصب میدانی
- اطمینان حاصل کنید که رک کارت کنترل قبل از وارد کردن کارت 05704-A-0145 خاموش است.
- بررسی کنید که تمام سیمکشی میدانی به ترمینالهای رک متصل شده باشد؛ اطمینان حاصل کنید که شیلد کابل به زمین شاسی متصل است تا تداخل الکترومغناطیسی (EMI) کاهش یابد.
- تأیید کنید که حسگر به عنوان منبع جریان پیکربندی شده است، زیرا این کارت انتظار دریافت سیگنالهای مبتنی بر جریان را دارد.
- پس از وارد کردن کارت، پیچهای صفحه جلویی را محکم کنید تا اتصال زمین و تراز مکانیکی صحیح در رک تضمین شود.
- با تزریق سیگنال شبیهسازی شده 4-20 میلیآمپر در نقطه ترمینال میدانی، عملکرد کارت را بررسی کرده و پاسخ نمایش و هشدار در رابط سیستم کنترل را تأیید کنید.
