ماژول مرکزی HIMA F 8650E | کنترل‌کننده سامانه ایمنی HIMatrix

بررسی فنی

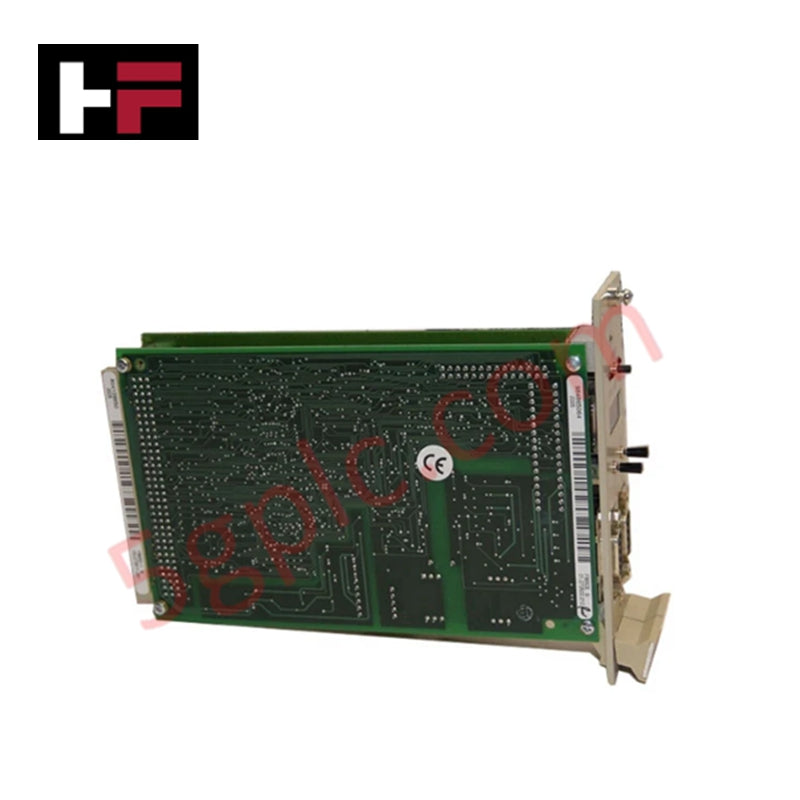

مدل F 8650E (شماره قطعه: F 8650E) به عنوان هسته پردازش با اطمینان بالا برای سامانه‌های اتوماسیون ایمنی مرتبط با HIMA عمل می‌کند. این ماژول مرکزی که برای پایداری طراحی شده است، تمامی اجرای منطق، اسکن ورودی/خروجی و رویه‌های تشخیصی لازم برای حفظ استانداردهای عملیاتی SIL 3 را مدیریت می‌کند. ساختار دو بردی آن بهینه‌سازی پردازش سیگنال و افزونگی سخت‌افزاری را فراهم می‌آورد و آن را به جزئی حیاتی برای کاربردهای خاموشی اضطراری (ESD) و کنترل فرآیند که نیازمند پایداری بی‌وقفه هستند، تبدیل می‌کند.

مشخصات دقیق

داده‌های فنی زیر معماری سخت‌افزاری و پارامترهای عملیاتی پردازنده F 8650E را تعریف می‌کنند:

• پردازنده اصلی: پردازنده ۳۲ بیتی تعبیه‌شده Intel 386EX

• سرعت کلاک پردازش: ۲۵ مگاهرتز

• معماری حافظه: ۱ مگابایت حافظه فلش-EPROM اختصاصی برای سیستم‌عامل و ذخیره برنامه کاربر

• درگاه‌های ارتباطی: دو رابط سریال RS-485 با جداسازی کامل الکتریکی گالوانیکی

• تشخیص بصری: نمایشگر الفبایی-عددی چهار رقمی یکپارچه برای گزارش وضعیت سیستم و کدهای خطا در زمان واقعی

• طراحی سخت‌افزاری: شامل دو برد استاندارد اروپایی به علاوه یک برد ثانویه اختصاصی برای منطق نمایشگر

• عرض فیزیکی: ۸ واحد استاندارد (SU) / ۴۰.۶ میلی‌متر

• ابعاد: ۴.۱ سانتی‌متر × ۱۸.۷ سانتی‌متر × ۱۲.۸ سانتی‌متر

• وزن دستگاه: ۰.۳۴ کیلوگرم

• نیازمندی‌های برق: ۵ ولت مستقیم با مصرف اسمی ۲ آمپر

• توانایی تشخیص: امکان انتخاب نمایش اطلاعات برای تحلیل خطاهای محلی

منطق عملکردی و کاربرد

ماژول مرکزی F 8650E برای کنترل ایمنی محلی طراحی شده است. معماری ۳۲ بیتی آن امکان انجام محاسبات پیچیده ممیز شناور و حل سریع منطق را فراهم می‌آورد که برای موارد زیر ضروری است:

• قفل‌گذاری با سرعت بالا: اجرای خاموشی‌های ایمنی در بازه‌های میلی‌ثانیه‌ای.

• ارتباط ایزوله: استفاده از دو درگاه RS-485 برای انتقال داده‌های ایمنی به دستگاه‌های پیرامونی بدون خطر تداخل حلقه زمین.

• پایش سیستم: بهره‌گیری از نمایشگر الفبایی-عددی داخلی برای مهندسان حاضر در محل جهت تأیید سلامت سیستم بدون نیاز به رایانه متصل.

پرسش‌های متداول

چگونه نرم‌افزار داخلی F 8650E به‌روزرسانی می‌شود؟ نرم‌افزار داخلی و منطق ایمنی از طریق حافظه ۱ مگابایتی فلش-EPROM مدیریت می‌شود. به‌روزرسانی‌ها معمولاً با استفاده از ابزارهای مهندسی HIMA ELOP II یا SILworX انجام می‌گیرند که بسته به نسخه سیستم و بازنگری سخت‌افزاری متفاوت است.

معنای پسوند «E» در مدل F 8650E چیست؟ پسوند «E» معمولاً نشان‌دهنده قابلیت‌های ارتباطی بهبود یافته یا بازنگری‌های سخت‌افزاری خاصی است که برای سازگاری با شبکه امن SafeEthernet در اکوسیستم گسترده‌تر HIMA طراحی شده‌اند.

مقایسه ماژول‌های سیستم

• F 8650E: معماری ۳۲ بیتی اینتل، ۲۵ مگاهرتز، ۱ مگابایت فلش، عمدتاً برای حل منطق مرکزی.

• F 8651: فرم ظاهری مشابه اما معمولاً با تخصیص‌های حافظه یا اولویت‌های رابط متفاوت.

• F 8650: نسخه استاندارد بدون بهبودهای خاص پسوند «E»، استفاده شده در پیکربندی‌های پایه رک ایمنی.
