جزئیات محصول

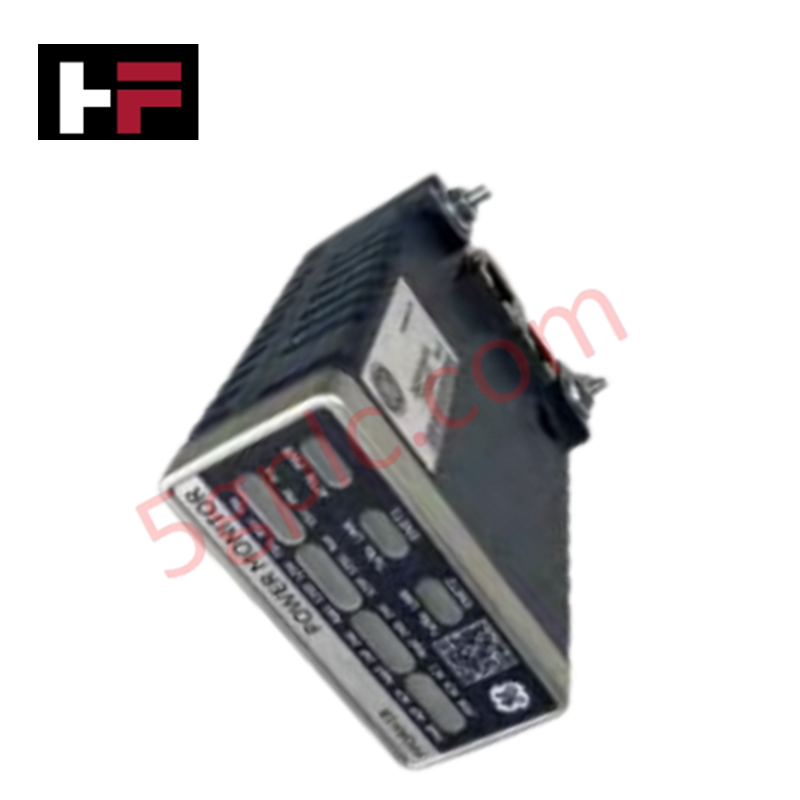

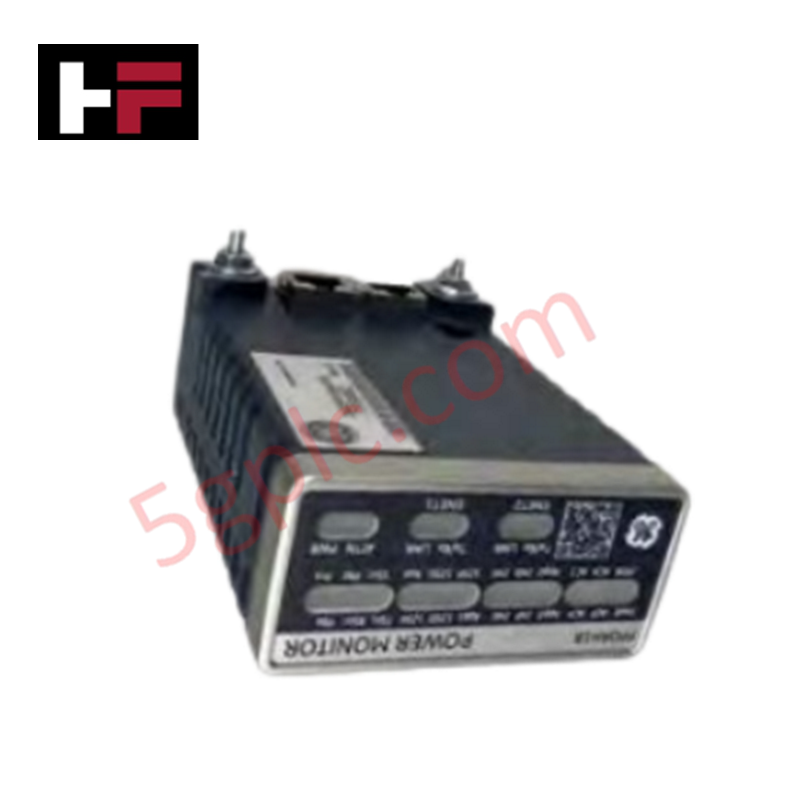

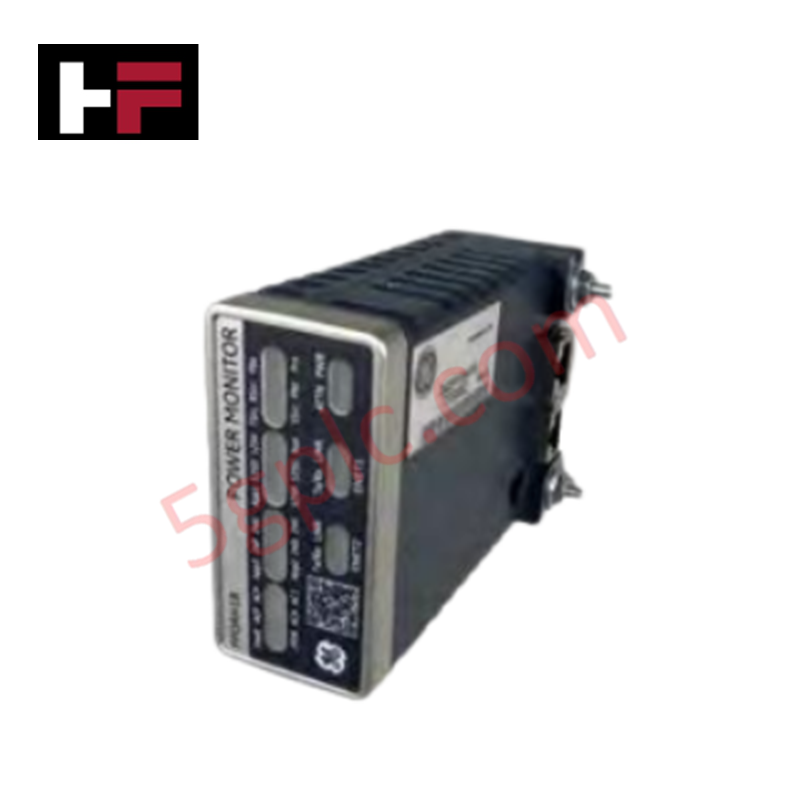

کارت توزیع توان DC GE IS410JPDDG1A (IS410JPDDG1A) که برای مدیریت منبع تغذیه در پلتفرمهای کنترل Mark VIe پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS410JPDDG1A |
| برند | GE |
| ساخت | ایالات متحده آمریکا |
| ابعاد | ۱۶.۵۱ سانتیمتر در ۱۷.۸ سانتیمتر |
| دمای کاری | منفی ۳۰ درجه سانتیگراد تا مثبت ۶۵ درجه سانتیگراد |
| مصرف توان | غیرفعال (هاب توزیع) |
| نوع توزیع | ۲۸ ولت DC (کنترل)، ۴۸ ولت DC / ۲۴ ولت DC (مرطوبکننده) |
ویژگیهای کنترل صنعتی و درایوها
کارت IS410JPDDG1A به عنوان هاب اصلی توزیع توان در معماری Mark VIe عمل میکند و چندین حوزه ولتاژ DC را مدیریت میکند. این کارت دارای مدارهایی برای نظارت بر دو کانال توزیع AC است و از باس توان مرطوبکننده DC شناور پشتیبانی میکند که از طریق شبکههای مقاومت اختصاصی به زمین ارجاع داده شده است. بازخورد ولتاژ از طریق رابط PPDA ارسال میشود که به سیستم کنترل اجازه میدهد خطاهای زمین را به صورت خودکار شناسایی و ایزوله کند. تحویل توان قطعی با طراحی ساختاری برد حفظ میشود که سازگاری با سرعت ارتباط باس بکپلین موجود و نیازهای توان ماژولهای ورودی/خروجی را تضمین میکند.
سؤالات متداول
س: آیا کارت JPDG در حالی که سیستم روشن است، از تعویض داغ پشتیبانی میکند؟
ج: خیر. کارت JPDG به عنوان یک گره توزیع حیاتی برای چندین ریل توان عمل میکند. برداشتن یا نصب کارت در حین بارگذاری، توان را به اجزای کنترل پاییندستی و ماژولهای ورودی/خروجی قطع میکند که احتمالاً باعث قطع سیستم میشود. همیشه قبل از تعویض برد، ورودیهای تغذیه را خاموش کنید.
س: چگونه باس توان مرطوبکننده DC شناور برای جلوگیری از خطاهای زمین مدیریت میشود؟
ج: این باس از طریق شبکههای مقاومتی به زمین متمرکز شده است. این پیکربندی به مدارهای نظارتی اجازه میدهد تغییرات پتانسیل بین باس و زمین را اندازهگیری کنند که سپس از طریق PPDA گزارش شده و شرایط خطا شناسایی و مکانیابی میشود.
راهنمای نصب در محل
- نصب: برد را با استفاده از گیرههای نصب یکپارچه روی ریل DIN محکم کنید. اطمینان حاصل کنید که ریل DIN به درستی به قاب کابینت زمین شده است تا نیازهای مرجع زمین برد پشتیبانی شود.
- سیمکشی: کابلهای ورودی و توزیع توان را با استفاده از سرکابلهای مناسب و با ظرفیت کافی متصل کنید. اطمینان حاصل کنید که ضخامت سیم برای جریان کل مدارهای توزیع شده کافی است تا از گرمشدن موضعی جلوگیری شود.
- زمین کردن: مقاومت مقاومتهای ارجاع به زمین را در زمان راهاندازی بررسی کنید تا اطمینان حاصل شود باس شناور به درستی به زمین سیستم ارجاع شده است.
- جداکردن کابلها: کابلهای توزیع توان را به صورت فیزیکی از سیمکشی سطح سیگنال جدا نگه دارید تا تداخل الکترومغناطیسی کاهش یافته و پایداری سیگنالهای بازخورد ولتاژ گزارش شده به PPDA تضمین شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
