جزئیات محصول

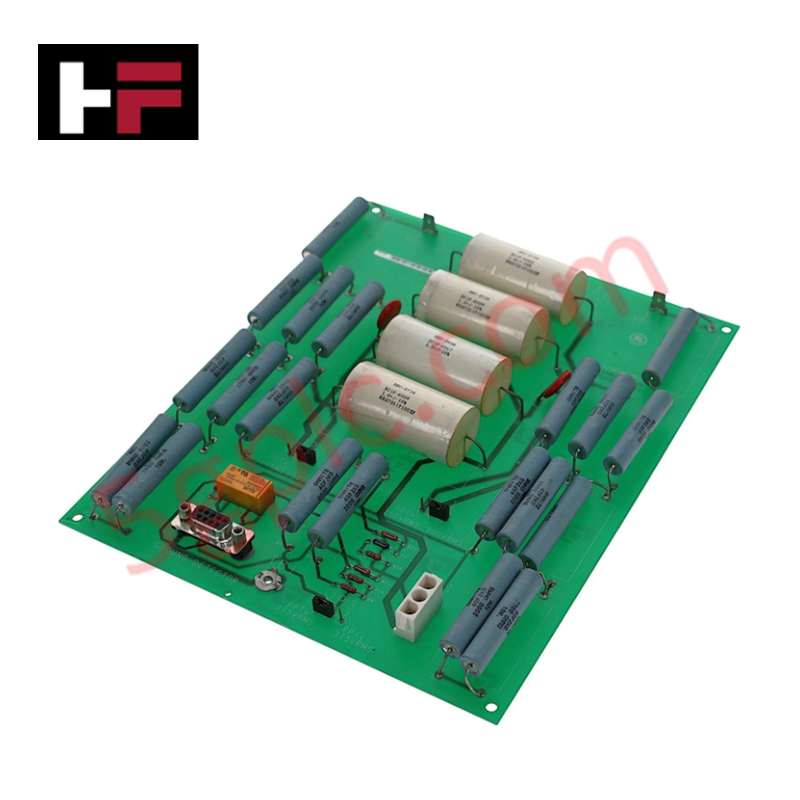

ماژول General Electric IS200EXAMG1AAB (ماژول تضعیف تحریک IS200EXAMG1AAB) که برای تضعیف سیگنالهای ولتاژ بالا و رابط تشخیص زمین در سیستمهای تحریک EX2100 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی کاهش ولتاژ باس میدان و تنظیم بازخورد سیگنال را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200EXAMG1AAB |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| دمای کاری | ۰ درجه سانتیگراد تا ۴۰ درجه سانتیگراد |
| کانالها | ۱۳ |
| فرکانس ورودی AC | حداکثر ۴۸۰ هرتز |
| محدوده ولتاژ میدان | ۱۲۵ ولت DC تا ۱۰۰۰ ولت DC |
| محدوده ولتاژ PPT | ۱۲۰ ولت AC تا ۱۳۰۰ ولت AC RMS |
کنترل تحریک و پاسخ بازخورد
ماژول IS200EXAMG1AAB برای تنظیم جریان میدان و بازخورد ولتاژ با تضعیف سیگنالهای پل ولتاژ بالا به سطوح سازگار با ماژول تشخیص زمین تحریک (EGDM) طراحی شده است. این ماژول از اتصال شبکه قطعی از طریق بَکپلین تغذیه تحریک (EPBP) پشتیبانی میکند و با استفاده از رابط ۹ پین، انتقال بازخورد با تأخیر کم را تضمین میکند. معماری داخلی آن با بخشهای کنترل تکمسیر و سهگانه افزونه (TMR) سازگار است و تنها به یک واحد EXAM در هر سیستم نیاز دارد، صرفنظر از پیکربندی افزونگی. مدار تضعیف ماژول از طریق تنظیمات جامپر (JP1 و JP2) قابل انتخاب در میدان است تا محدوده ولتاژ خط به خط ترانسفورماتور توان بالقوه (PPT) خاص را پشتیبانی کند و پایداری سیگنال در رویدادهای گذرای تحریک را تضمین نماید.
سؤالات متداول (FAQ)
س: ماژول EXAM چگونه به ماژول تشخیص زمین تحریک (EGDM) متصل میشود؟
ج: هر دو واحد EXAM و EGDM از طریق بَکپلین تغذیه تحریک (EPBP) متصل میشوند. EXAM از طریق کابل ۹ پین و EGDM از طریق کانکتور ۹۶ پین P2 روی همان بَکپلین متصل میشوند.
س: معیارهای انتخاب تنظیمات جامپر JP1 و JP2 چیست؟
ج: تنظیمات جامپر باید بر اساس ولتاژ خط به خط PPT پیکربندی شود. برای ولتاژهای کمتر از ۷۵۰ ولت RMS از تنظیمات خاص و برای ولتاژهای بالاتر از ۷۵۰ ولت RMS از تنظیمات جداگانه استفاده کنید تا ویژگیهای تضعیف مناسب تضمین شود.
راهنمای نصب در محل
- محل نصب در کابینت: این ماژول برای نصب در بخش رابط ولتاژ بالا (HVI) کابینت کمکی طراحی شده است. اطمینان حاصل کنید که فضای کافی برای مسیر کابل ۹ پین وجود دارد تا از تداخل سیگنال جلوگیری شود.
- تأیید جامپرها: قبل از اعمال برق به پل، موقعیت جامپرهای JP1 و JP2 را مطابق با نیازهای ولتاژ ورودی PPT سیستم بررسی کنید. تنظیمات نادرست ممکن است باعث اشباع سیگنال یا آسیب به اجزای EGDM پاییندستی شود.
- زمین و شیلدینگ: برای حفظ دقت نظارت بازخورد، اطمینان حاصل کنید که بدنه ماژول بهطور محکم به زمین کابینت متصل شده است. برای تمام ورودیهای گرفته شده از باس میدان از کابلهای شیلددار استفاده کنید تا تداخل فرکانس بالا کاهش یابد.
- یکپارچگی اتصال: اطمینان حاصل کنید که کابل ۹ پین به EPBP کاملاً متصل شده است. با توجه به ماهیت ولتاژ بالای سیگنالهای ورودی، تمام اتصالات ترمینال را محکم کنید تا از جرقه و گرم شدن مقاومتی جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
