جزئیات محصول

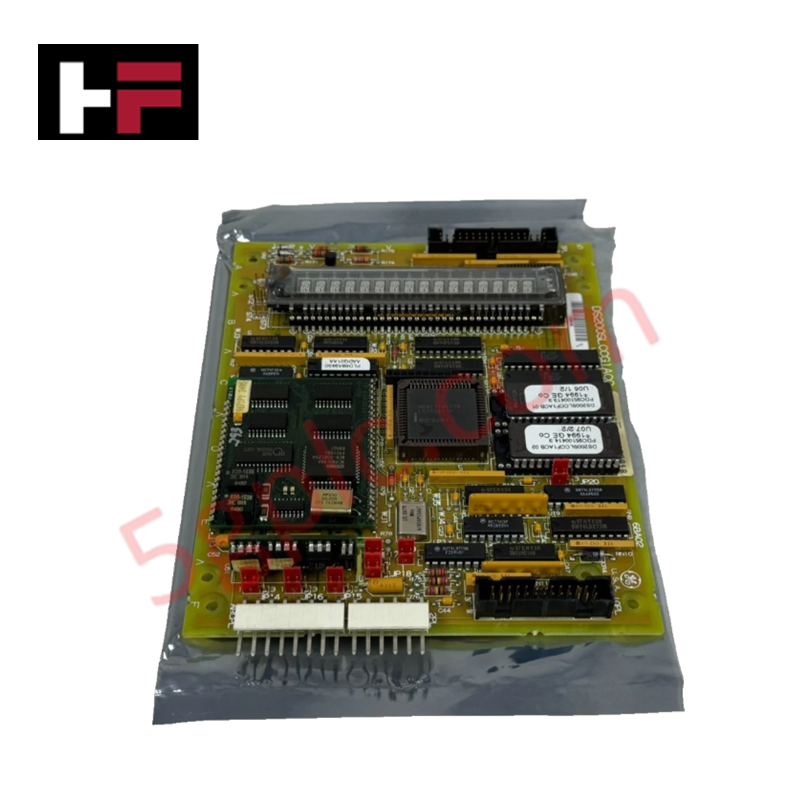

پیکربندی شده برای رابط شبکه در پلتفرم‌های کنترل درایو و توربین Mark V، GE DS200SLCCG1ACC (کارت ارتباطی LAN DS200SLCCG1) تبادل داده فیزیکی مستقیم و پردازش کنترل محلی را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200SLCCG1ACC |
| برند | جنرال الکتریک |
| وظیفه اصلی | ارتباط LAN و رابط پردازنده |
سازگاری کنترل صنعتی و فریمور
DS200SLCCG1ACC یک پردازنده کنترل LAN (LCP) را ادغام کرده و از حافظه RAM دوپورت برای تسهیل تبادل داده قطعی با برد کنترل درایو میزبان استفاده می‌کند. برای عملکرد پایدار سیستم، سرعت ارتباط باس بک‌پلین باید با چرخه پردازش LCP همگام باشد تا از ایجاد گلوگاه داده جلوگیری شود. پارامترهای مرتبط با فریمور از طریق دو ماژول حافظه EPROM روی برد مدیریت می‌شوند؛ این اجزا باید نسخه‌ای هماهنگ با فریمور کنترلر میزبان داشته باشند تا مقیاس‌بندی درست چگالی ورودی/خروجی و پایداری عملیاتی تضمین شود. این ماژول از کانال‌های ارتباطی ایزوله و غیرایزوله پشتیبانی می‌کند و نیازمند رعایت دقیق استانداردهای پیکربندی سخت‌افزاری است تا از انتقال نویز الکتریکی از شبکه به باس کنترل جلوگیری شود.
سؤالات متداول
س: ماژول چگونه با کنترلر درایو میزبان ارتباط برقرار می‌کند؟
ج: این برد از حافظه RAM دوپورت برای ایجاد یک بافر حافظه مشترک بین LCP و برد کنترل درایو استفاده می‌کند. این امکان دسترسی همزمان و مستقل هر دو میکروپروسسور را برای انتقال داده با سرعت بالا بدون نیاز به نظرسنجی خارجی فراهم می‌آورد.
س: کاربرد صفحه‌کلید الفبایی-عددی قابل اتصال چیست؟
ج: نمایشگر ۱۶ موقعیتی الفبایی-عددی رابط فیزیکی برای کاربران فراهم می‌کند تا به تنظیمات کنترل سیستم دسترسی داشته و عیب‌یابی محلی را مستقیماً روی ماژول ارتباطی انجام دهند، که ارزیابی سریع وضعیت را تسهیل می‌کند.
راهنمای نصب میدانی
- نصب فیزیکی: اطمینان حاصل کنید کارت در شکاف مشخص شده در کابینت درایو قرار گرفته است. بررسی کنید که تمام کانکتورهای بک‌پلین به طور کامل متصل شده باشند تا از بروز خطاهای ارتباطی متناوب که می‌توانند باعث خطاهای کنترلی در کل سیستم شوند، جلوگیری شود.
- سایه‌بان و اتصال زمین: ماژول شامل مدارهای ایزوله و غیرایزوله است. اطمینان حاصل کنید کابل‌کشی شبکه خارجی به درستی محافظت شده و زمین کابینت به طور محکم متصل است. عدم ایزوله‌سازی صحیح مسیر سیگنال می‌تواند منجر به ایجاد حلقه‌های زمین و تأثیر بر صحت داده‌ها شود.
- مدیریت حافظه: هنگام تعویض یا سرویس ماژول‌های حافظه EPROM، از روش‌های ایمن در برابر تخلیه الکترواستاتیک (ESD) استفاده کنید. جهت نصب صحیح را رعایت کنید تا از آسیب به U1 LCP و منطق پشتیبانی پیرامونی آن جلوگیری شود.
- تأیید عیب‌یابی: پس از نصب، صفحه‌کلید ۱۶ موقعیتی را به پورت مشخص شده متصل کنید تا راه‌اندازی را تأیید نمایید. کدهای خطا یا پیام‌های وضعیت را برای اطمینان از برقراری ارتباط موفق بین کارت و کنترلر درایو میزبان پایش کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
