جزئیات محصول

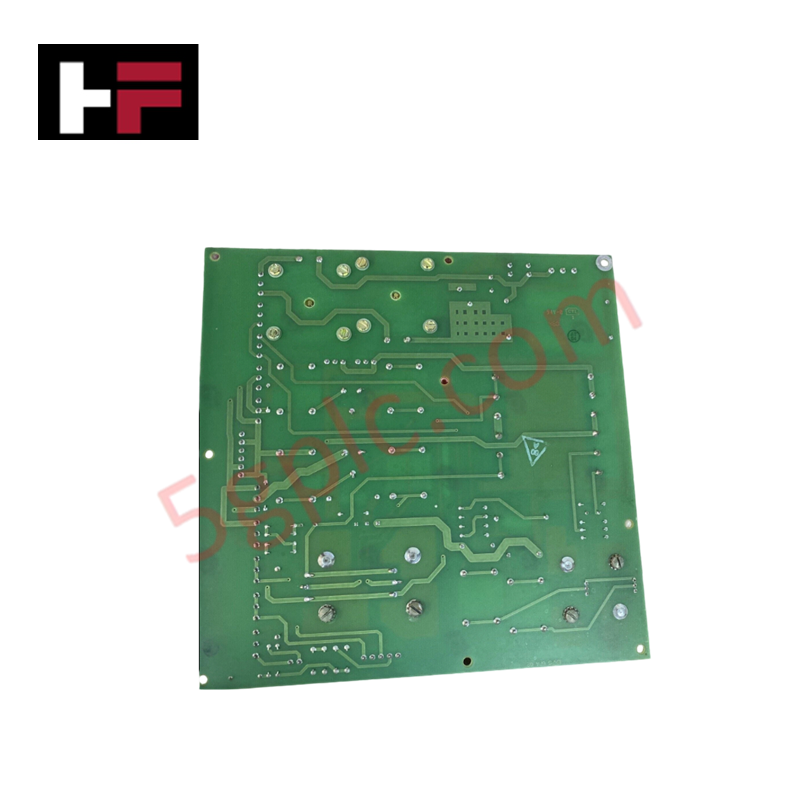

پیکربندی شده برای تنظیم توان و تشخیص سیستم در محیطهای کنترل توربین Mark V، GE DS200EXPSG1ACB (برد منبع تغذیه DS200EXPSG1) توزیع الکتریکی فیزیکی مستقیم و نظارت بر وضعیت را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200EXPSG1ACB |
| برند | جنرال الکتریک |
| قطعات اصلی | ۱ LED، ۳ فیوز، ۱ دکمه ریست، ۳ کانکتور ۹ پین |
سازگاری با کنترل صنعتی و فریمور
برد DS200EXPSG1ACB توزیع توان محلی را با استفاده از دستگاه منطق برنامهپذیر 5C060 برای کنترل تنظیم سیستم مدیریت میکند. برای حفظ ثبات عملکرد، این برد از ادغام در معماری Mark V Speedtronic پشتیبانی میکند تا سرعت ارتباط باس بکپلین در چرخههای کنترل توربین با تقاضای بالا پایدار بماند. LED تشخیصی روی برد به عنوان شاخص اصلی وضعیت عمل میکند؛ روشنایی سبز ثابت نشاندهنده موفقیتآمیز بودن تستهای خودآزمایی روشن شدن است. در حالی که برد شامل جامپر نوع برگ JP1 برای تست کارخانهای است، از بهروزرسانی فریمور فلش قابل تنظیم در محل پشتیبانی نمیکند؛ منطق سیستم در دستگاه 5C060 پیشبرنامهریزی شده ثابت باقی میماند.
سؤالات متداول
س: وقتی LED سبز روی برد روشن نمیشود، چه معنایی دارد؟
ج: روشن نشدن LED نشان میدهد که برد تستهای تشخیصی راهاندازی را پاس نکرده یا دچار خطای توان است. تکنسینها باید از نقاط تست مشخص شده روی برد برای بررسی ولتاژهای مدار به صورت جداگانه طبق دستورالعمل کتابچه GEI-100168 استفاده کنند.
س: آیا میتوان جامپر JP1 را برای تغییر عملکرد برد تغییر داد؟
ج: خیر. جامپر نوع برگ JP1 صرفاً برای اهداف تست کارخانهای است. هرگونه تلاش برای تغییر یا جابجایی این جامپر ممکن است منطق تنظیم شده کارخانه را مختل کند و برای استفاده در محل مجاز نیست.
راهنمای نصب در محل
- جداسازی توان: قبل از نصب یا جداسازی، تمام منابع تغذیه را از مجموعه جدا کنید. برای جلوگیری از آسیب به مدارهای مجتمع حساس به ولتاژ، اطمینان حاصل کنید که در تمام نقاط اتصال ولتاژ صفر باشد.
- مدیریت کانکتورها: تمام کانکتورهای ۹ پین را مطابق با توالیهای تعریف شده در دفترچه فنی GEI-100168 جدا کنید. هنگام نصب مجدد، اطمینان حاصل کنید که کانکتورها محکم قرار گرفتهاند تا از نوسانات موقتی توان جلوگیری شود.
- احتیاط در جابجایی: برد شامل قطعات حساس نصب سطحی است. آن را از لبهها یا سختافزار نصب شده نگه دارید تا از تخلیه الکترواستاتیک (ESD) یا تماس تصادفی با ولتاژهای خطرناک سطح PCB پایه جلوگیری شود.
- تأیید تشخیصی: پس از نصب، وضعیت LED سبز را کنترل کنید. از نقاط تست برد برای تأیید تطابق ریلهای ولتاژ خروجی با نیازهای سیستم قبل از بازگرداندن کامل منطق کنترل به پردازنده توربین استفاده کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
