جزئیات محصول

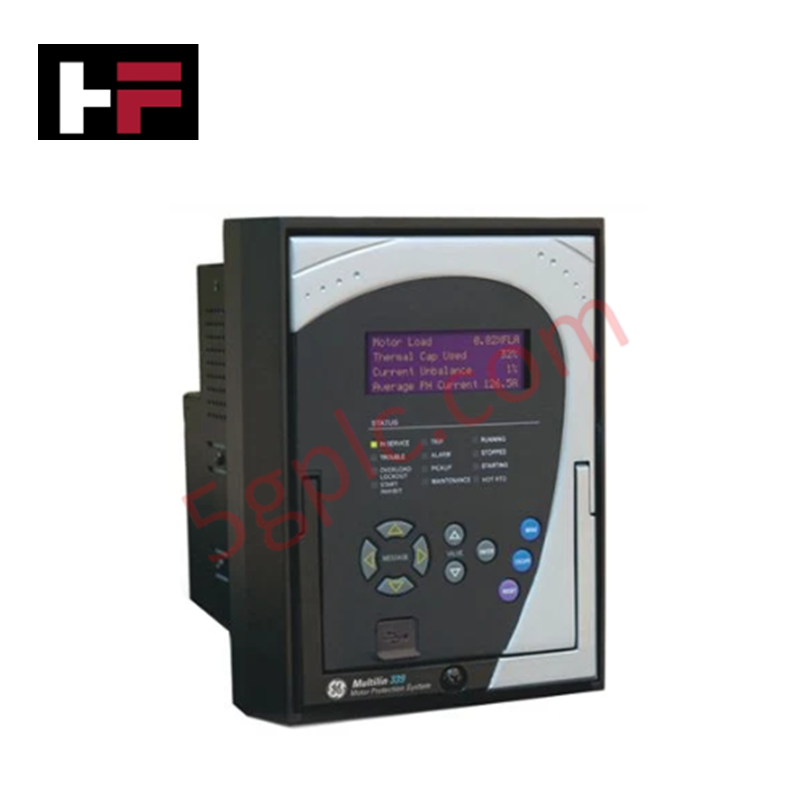

این تجهیز که برای پایش جریان، مدیریت اضافه‌بار حرارتی و تشخیص خطا در شبکه‌های سیستم حفاظت موتور 339 پیکربندی شده است، GE 339-E-P1-G1-H-E-S-N-P-3E-D-N (رله حفاظت موتور GE 339) اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند.
تفکیک پسوند و ماتریس مدل
کد کاتالوگ سخت‌افزاری الفبایی‌عددی 339-E-P1-G1-H-E-S-N-P-3E-D-N گزینه‌های دقیق سخت‌افزاری و پیکربندی‌های الکتریکی را مشخص می‌کند:
- 339: سخت‌افزار پایه سری سیستم حفاظت موتور 339.
- E: پیکربندی رابط نمایش انگلیسی، بدون LEDهای قابل برنامه‌ریزی.
- P1: ورودی‌های جریان سه‌فاز 1 آمپر.
- G1: ورودی جریان زمین 1 آمپر.
- H: منبع تغذیه یونیورسال ولتاژبالا (110 تا 250 VDC / 110 تا 230 VAC).
- E: برد توسعه I/O با 10 ورودی کنتاکتی و 7 خروجی کنتاکتی (2 عدد Form A و 5 عدد Form C).
- S: مجموعه استاندارد حفاظت جریان (37، 46، 48، 49، 50P، 50G/SG، 50N، 50L، 51R، 66، 86، 51N، 51P، 50BF).
- N: بدون گزینه انتخابی اضافی.
- P: عملکرد استاندارد پلتفرم.
- 3E: رابط اترنت پیشرفته (مسی + فیبر MTRJ) با پشتیبانی از Modbus TCP/IP، DNP3.0، IEC 60870-5-104 و IEC 61850.
- D: رله حفاظتی محصور در شاسی کشویی.
- N: گزینه پوشش استاندارد برای محیط‌های سخت (هیچ‌کدام).
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 339-E-P1-G1-H-E-S-N-P-3E-D-N |
| برند | GE Multilin |
| مبدأ | USA |
| وزن | 5.0 kg |
| ابعاد | 177 x 218 x 205 mm |
| دمای کاری | -40 تا 60 deg C |
| مصرف توان | 15 W |
| سری سیستم | سیستم حفاظت موتور 339 |
| منبع تغذیه | 110 تا 250 VDC / 110 تا 230 VAC |
| ورودی‌های جریان | CT فاز 1 آمپر (سه‌فاز) / CT زمین 1 آمپر |
| ورودی‌ها/خروجی‌های کنتاکتی | 10 ورودی کنتاکتی / 7 خروجی رله (2 عدد Form A و 5 عدد Form C) |
| درگاه‌های ارتباطی | اترنت مسی + فیبر (MTRJ) |
| پروتکل‌ها | Modbus TCP/IP، DNP3.0، IEC 60870-5-104، IEC 61850 |
| نوع محفظه | شاسی با طراحی کشویی |
سرعت ارتباط گذرگاه بک‌پلین و سازگاری فلش میان‌افزار
مدل 339-E-P1-G1-H-E-S-N-P-3E-D-N دارای دو لایه سخت‌افزاری اترنت (مسی و فیبر نوری MTRJ) است تا فرمان‌های حفاظتی پرسرعت را در شبکه‌های اتوماسیون پست پردازش کند. معماری‌های گذرگاه داخلی پرسرعت، سرعت بالای ارتباط گذرگاه بک‌پلین را هنگام ارزیابی بلادرنگ عناصر حفاظتی (50P، 50G، 51P، 50BF) حفظ می‌کنند. بلوک‌های حافظه ریزپردازنده، سازگاری فلش میان‌افزار را در میان پشته‌های پروتکل شبکه حفظ می‌کنند و در نتیجه، تأخیرهای قطعی پیام‌رسانی IEC 61580 GOOSE و به‌روزرسانی‌های تله‌متری Modbus TCP را تضمین می‌کنند.
سؤالات متداول
س: برای این پیکربندی مدل، چه رده‌هایی از ثانویه ترانسفورماتور جریان موردنیاز است؟
پ: این کد سفارش مشخص رله به ترانسفورماتورهای جریان فاز با ثانویه 1 آمپر (P1) و یک ترانسفورماتور جریان زمین با ثانویه 1 آمپر (G1) نیاز دارد.
س: آیا می‌توان واحد کشویی را بدون ایجاد اختلال در حلقه‌های جریان خارجی، با ایمنی خارج کرد؟
پ: بله، طراحی شاسی کشویی (D) دارای مکانیزم‌های اتصال کوتاه خودکار CT است که پیش از قطع اتصال پین‌های ترمینال داخلی هنگام خارج‌کردن واحد کشویی فعال می‌شوند.
س: کدام پروتکل‌های شبکه در گزینه ارتباطی اترنت 3E فعال هستند؟
پ: گزینه 3E پشته‌های پروتکل Modbus TCP/IP، DNP3.0، IEC 60870-5-104 و IEC 61850 را در هر دو درگاه اترنت مسی و فیبر MTRJ فعال می‌کند.
راهنمای نصب در محل
پیش از قرار دادن یا سیم‌کشی مجموعه پایه کشویی، اطمینان حاصل کنید که منابع تغذیه کمکی (110 تا 250 VDC / 110 تا 230 VAC) بی‌برق هستند. ترمینال اختصاصی اتصال زمین در پشت محفظه کشویی را مستقیماً با استفاده از تسمه اتصال زمین مسی با سطح مقطع بالا به شینه ارت اصلی تابلو متصل کنید. هنگام اتصال سیم‌کشی CT به ترمینال‌های پشتی، مطمئن شوید پیچ‌های ترمینال با گشتاور تعیین‌شده توسط سازنده سفت شده‌اند. اطمینان حاصل کنید که همه کانکتورهای فیبر نوری MTRJ تا زمان اتصال نهایی کابل پچ، با درپوش‌های محافظ گردوغبار پوشانده شده باشند.
