جزئیات محصول

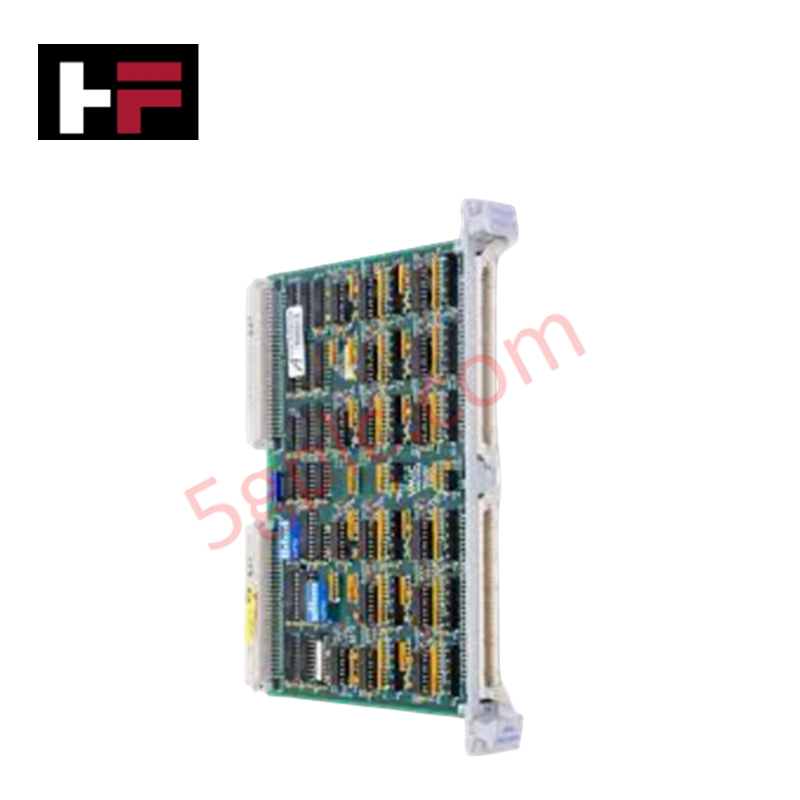

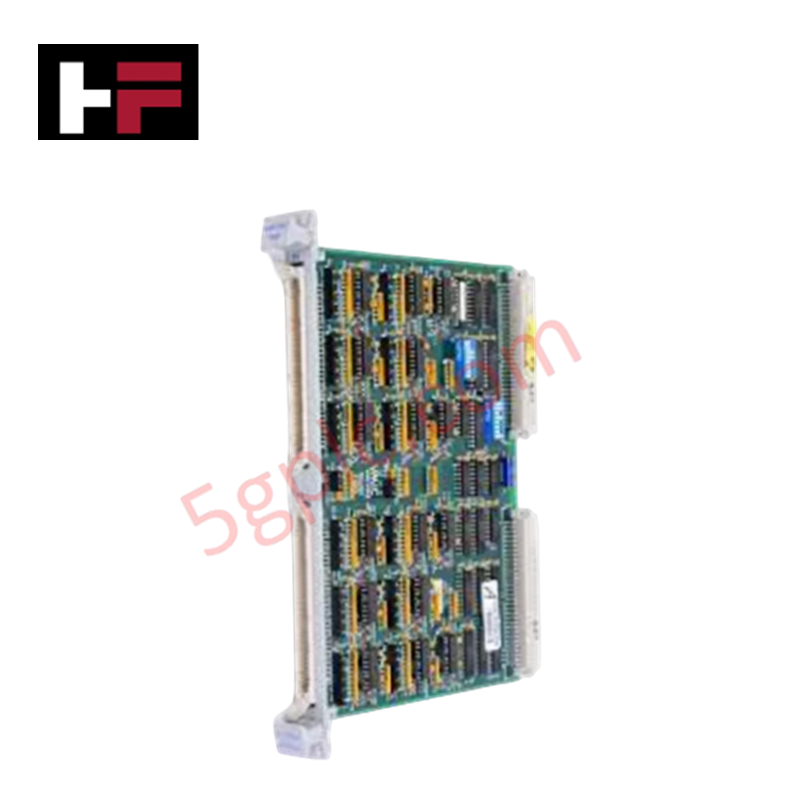

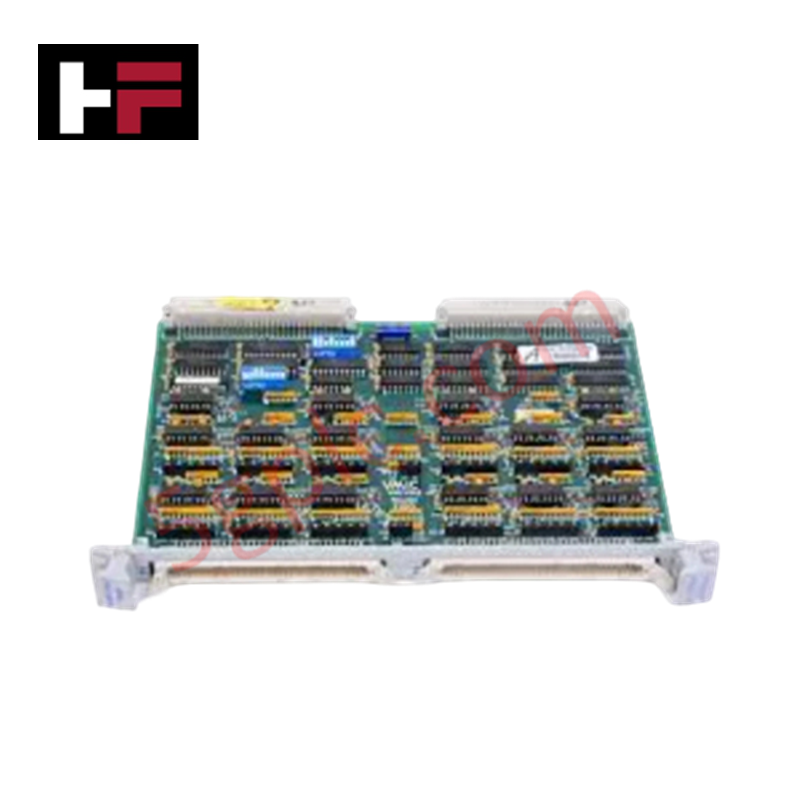

GE VMIVME-1150 332-001150-120 که به‌عنوان VMIVME-1150 برد ورودی دیجیتال نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پردازش وضعیت‌های ولتاژ گسسته در شبکه‌های معماری VMEbus عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | VMIVME-1150 332-001150-120 |
| برند | GE Fanuc |
| مبدأ | ایالات متحده |
| وزن | 0.52 کیلوگرم |
| ابعاد | 483 میلی‌متر × 203 میلی‌متر × 279 میلی‌متر |
| دمای کاری | 0 - 55 درجه سانتی‌گراد |
| مصرف برق | وابسته به باس پشتی VMEbus |
| کانال‌های ورودی | 64 کانال ایزوله نوری |
| محدوده ولتاژ ورودی | 5 - 48 ولت DC |
| نوع ایزولاسیون | اپتوکوپلر |
| فرم فاکتور | VME Double Eurocard |
مقیاس‌پذیری چگالی ورودی/خروجی و ارتباطات باس پشتی
این سخت‌افزار از آرایه‌ای 64 کاناله برای دستیابی به مقیاس‌پذیری چگالی بالا در قالب VME Double Eurocard استفاده می‌کند. ثبات‌های سیگنال میدانی گسسته به‌طور همزمان پیمایش شده و مستقیماً به رابط باس پشتی نوشته می‌شوند. برای جلوگیری از ایجاد حالت‌های منطقی نامعتبر ناشی از بازگشت سیگنال در انتقال داده‌های با سرعت بالا، ماژول مدارهای اپتوکوپلر را به‌کار می‌گیرد که حلقه‌های میدانی 5 - 48 ولت DC را از خطوط منطق TTL رک پردازش جدا می‌کند.
سؤالات متداول
س: آیا VMIVME-1150 332-001150-120 از تعویض داغ یا وارد کردن زنده پشتیبانی می‌کند؟
ج: خیر. معماری موازی VMEbus استفاده‌شده در این برد دارای پین‌های تغذیه مرحله‌ای نیست. وارد کردن یا خارج کردن کارت در حالی که باس پشتی فعال است، باعث ایجاد گذراهای ولتاژ می‌شود که می‌تواند داده‌ها را خراب کرده یا درایورهای باس را از بین ببرد.
س: چگونه می‌توان کانال‌های ورودی را برای سنسورهای میدانی مختلف پیکربندی کرد؟
ج: طراحی برد از تنظیمات مدار انعطاف‌پذیر پشتیبانی می‌کند و اجازه می‌دهد کانال‌ها برای حسگرهای بسته‌شدن تماس، تأمین ولتاژ یا عملیات جذب جریان با تنظیم جامپرهای سیم‌کشی میدانی خارجی سیم‌کشی شوند.
راهنمای نصب میدانی
- تأیید جایگاه مکانیکی: ماژول را در راهنمای شکاف‌های مشخص‌شده در شاسی VME وارد کنید. دسته‌های دوگانه تزریق/خروج را همزمان فشار دهید تا اطمینان حاصل شود که پین‌ها کاملاً با کانکتورهای باس پشتی هم‌تراز شده‌اند، سپس پیچ‌های پنل را محکم کنید.
- ایزولاسیون کابل میدانی: تمام مسیرهای سیم‌کشی ورودی 5 - 48 ولت DC را از طریق مسیرهای سیم جداگانه و متمایز عبور دهید و آن‌ها را از خطوط جریان متناوب پرقدرت یا کابل‌های درایو فرکانس متغیر دور نگه دارید تا نویز الکترومغناطیسی کاهش یابد.
- ادامه‌دار بودن زمین شیلد: شیلدهای خطوط سیگنال خارجی را به نوار زمین مرکزی و بدون رنگ بدنه متصل کنید. از اتصال شیلد کابل به زمین در هر دو انتها خودداری کنید تا از ایجاد جریان‌های حلقه زمین مشکل‌ساز جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
