جزئیات محصول
توضیحات محصول

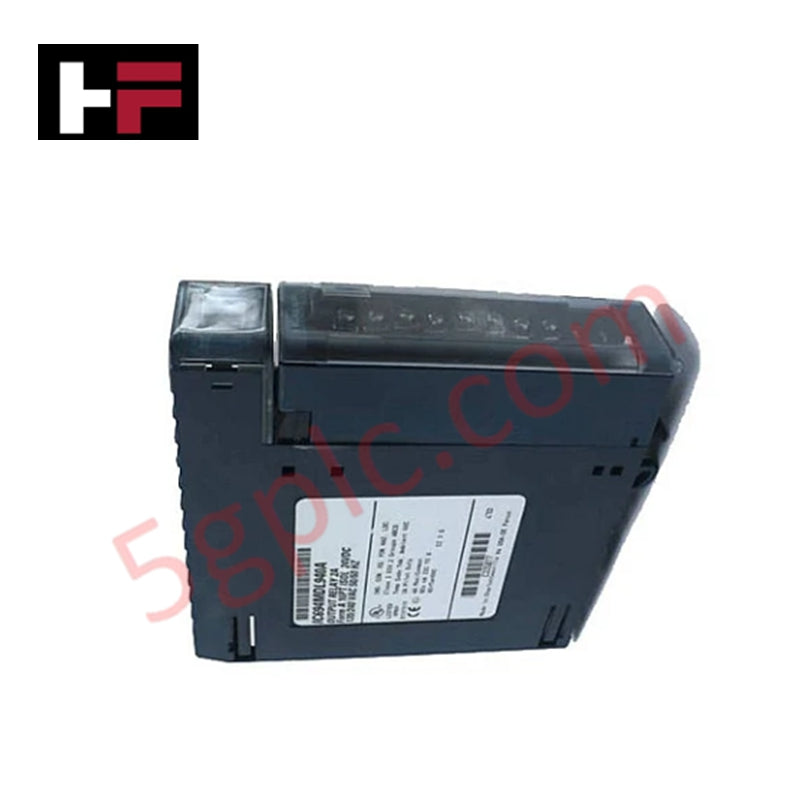

ماژول خروجی رله IC694MDL940 از سری PACSystems RX3i شرکت GE Fanuc برای ارائه قابلیت‌های سوئیچینگ AC/DC انعطاف‌پذیر در سیستم‌های اتوماسیون صنعتی طراحی شده است. با خروجی‌های ایزوله شده به صورت جداگانه، درجه‌بندی‌های ایزولاسیون قوی و عمر طولانی کنتاکت رله، این ماژول عملکرد قابل اطمینانی در محیط‌های کنترل پرتقاضا تضمین می‌کند.
مشخصات فنی
-
سازنده: GE Fanuc
-
خط تولید: PACSystems RX3i
-
شماره قطعه: IC694MDL940
-
نوع محصول: ماژول خروجی رله
-
وضعیت: نو / مازاد استفاده نشده
-
تعداد کانال‌ها: ۸ خروجی رله
-
ظرفیت ورودی/خروجی: ۱۶ کنتاکت باز معمولی (Form A) ایزوله شده به صورت جداگانه
-
گروه‌ها: ۴ گروه هر کدام شامل ۴ خروجی
-
ولتاژ کاری: ۵–۳۰ ولت DC یا ۵–۲۵۰ ولت AC (۵۰/۶۰ هرتز)
-
ولتاژ نامی: ۲۴ ولت DC؛ ۱۲۰/۲۴۰ ولت AC
-
جریان سوئیچینگ: حداکثر ۲ آمپر برای هر نقطه خروجی
-
حداکثر بار: ۲ آمپر بار راه‌اندازی برای هر خروجی؛ ۴ آمپر حداکثر برای مشترک
-
رتبه جریان لحظه‌ای: ۵ آمپر
-
زمان پاسخ: ≤ ۱۵ میلی‌ثانیه
-
حداقل بار: ۱۰ میلی‌آمپر
-
ایزولاسیون: ۲۵۰ ولت AC پیوسته؛ تحمل ۱۵۰۰ ولت AC به مدت ۱ دقیقه (از میدان به بک‌پلین و زمین فریم)
-
ایزولاسیون نقطه به نقطه: بله
-
عمر کنتاکت رله: بین ۱۰۰,۰۰۰ تا ۱,۰۰۰,۰۰۰ عملیات بسته به ولتاژ و نوع بار
-
جریان کشیده شده از بک‌پلین: ۷ میلی‌آمپر از باس ۵ ولت (تمام خروجی‌ها روشن)؛ ۱۳۵ میلی‌آمپر از باس رله ۲۴ ولت (تمام خروجی‌ها روشن)
-
نمایشگرهای LED: ۳۲ LED شماره‌گذاری شده جداگانه برای پایش وضعیت
-
محل نصب: اسلات‌های ورودی/خروجی PLC سری PACSystems RX3i
-
وزن: ۰.۳۷ کیلوگرم
سناریوهای کاربردی
-
سیستم‌های کنترل صنعتی که نیاز به سوئیچینگ رله AC/DC دارند
-
کاربردهایی که نیاز به خروجی‌های ایزوله برای ایمنی و اطمینان دارند
-
محیط‌هایی که عمر طولانی کنتاکت رله و LEDهای تشخیصی ضروری است
سؤالات متداول
س: چند خروجی در این ماژول موجود است؟ ج: ۸ کانال رله با ۱۶ کنتاکت باز معمولی ایزوله شده.
س: چه بازه‌های ولتاژی پشتیبانی می‌شود؟ ج: ۵–۳۰ ولت DC و ۵–۲۵۰ ولت AC با فرکانس ۵۰/۶۰ هرتز.
س: حداکثر بار هر خروجی چقدر است؟ ج: ۲ آمپر بار راه‌اندازی برای هر خروجی، با ۴ آمپر حداکثر برای مشترک.
س: آیا ماژول ایزولاسیون ارائه می‌دهد؟ ج: بله، ایزولاسیون پیوسته ۲۵۰ ولت AC و تحمل ۱۵۰۰ ولت AC به مدت ۱ دقیقه.
س: عمر مورد انتظار کنتاکت رله چقدر است؟ ج: بین ۱۰۰,۰۰۰ تا ۱,۰۰۰,۰۰۰ عملیات بسته به ولتاژ و نوع بار.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
