جزئیات محصول
توضیحات محصول

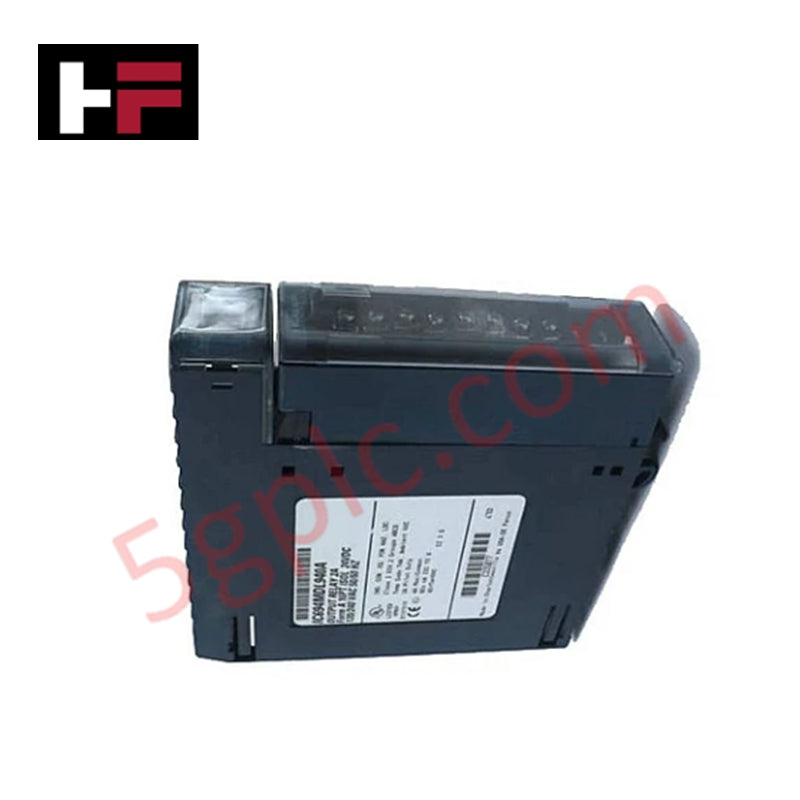

ماژول خروجی رله IC694MDL916 از سری PACSystems RX3i شرکت GE Fanuc، شانزده خروجی رله جداشده به صورت فرم A (معمولاً باز) ارائه می‌دهد. این ماژول برای سوئیچینگ انعطاف‌پذیر AC/DC طراحی شده و از دامنه ولتاژ وسیع و ایزولاسیون قوی پشتیبانی می‌کند، که آن را برای سیستم‌های اتوماسیون صنعتی که نیاز به کنترل مطمئن مبتنی بر رله دارند، مناسب می‌سازد.
مشخصات فنی
-
سازنده: GE Fanuc Emerson
-
خط تولید: PACSystems RX3i
-
شماره قطعه: IC694MDL916
-
نوع محصول: ماژول خروجی رله
-
تعداد کانال‌ها: ۱۶ خروجی رله جداشده
-
فرم تماس: فرم A (معمولاً باز)
-
دامنه ولتاژ کاری: ۰–۱۲۵ ولت DC / ۵–۲۵۰ ولت AC
-
ولتاژ خروجی نامی: ۵/۲۴/۱۲۵ ولت DC؛ ۱۲۰–۲۴۰ ولت AC
-
جریان خروجی هر کانال:
-
حداقل: ۱۰ میلی‌آمپر
-
حداکثر: ۴ آمپر (۵–۲۵۰ ولت AC مقاومتی/عمومی)
-
حداکثر: ۴ آمپر (۵–۳۰ ولت DC مقاومتی)
-
حداکثر: ۲۰۰ میلی‌آمپر (۱۲۵ ولت DC مقاومتی)
-
بار هدایت: ۲ آمپر به ازای هر خروجی (۵–۳۰ ولت DC، ۵–۲۵۰ ولت AC)
-
بار لامپ: ۲ آمپر به ازای هر خروجی (۵–۳۰ ولت DC، ۵–۲۵۰ ولت AC)
-
جریان سوئیچینگ: حداکثر ۴ آمپر
-
فرکانس سوئیچینگ: حداکثر ۲۰ سیکل در دقیقه
-
زمان پاسخ‌دهی: ≤ ۱۰ میلی‌ثانیه
-
طول عمر تماس رله: بین ۲۰۰,۰۰۰ تا ۱,۰۰۰,۰۰۰ عملیات بسته به نوع بار
-
ایزولاسیون (از میدان به بک‌پلین و زمین قاب): ۲۵۰ ولت AC پیوسته؛ تحمل ۱۵۰۰ ولت AC به مدت ۱ دقیقه
-
ایزولاسیون (نقطه به نقطه): بله
-
ایزولاسیون (گروه به گروه): ۲۵۰ ولت AC پیوسته؛ تحمل ۱۵۰۰ ولت AC به مدت ۱ دقیقه
-
جریان کشیده شده از بک‌پلین: ۳۰۰ میلی‌آمپر در ۵ ولت DC (تمام خروجی‌ها روشن)؛ ۱۵۰ میلی‌آمپر در ۲۴ ولت DC برای تغذیه رله (تمام خروجی‌ها روشن)
-
گزینه‌های بلوک ترمینال: IC694TBB032 (نوع جعبه‌ای)، IC694TBB132 (نوع جعبه‌ای توسعه یافته)، IC694TBS032 (نوع فنری)، IC694TBS132 (نوع فنری توسعه یافته)
-
نصب: اسلات‌های ورودی/خروجی PLC سری RX3i PACSystems
-
نرم‌افزار پیکربندی: Proficy Machine Edition نسخه ۵.۵ SP2 یا بالاتر
-
وزن: ۰.۶۹ پوند (۰.۳۱ کیلوگرم)
-
وضعیت چرخه عمر: فعال
سناریوهای کاربردی
-
سیستم‌های اتوماسیون صنعتی که نیاز به سوئیچینگ رله AC/DC دارند
-
کاربردهایی که نیاز به خروجی‌های جداشده برای ایمنی و اطمینان دارند
-
محیط‌هایی که سوئیچینگ بار هدایت و بار لامپ رایج است
سؤالات متداول
س: این ماژول چند خروجی رله ارائه می‌دهد؟ ج: ۱۶ خروجی رله جداشده به صورت فرم A (معمولاً باز).
س: دامنه‌های ولتاژ پشتیبانی شده چیست؟ ج: ۰–۱۲۵ ولت DC و ۵–۲۵۰ ولت AC.
س: حداکثر جریان سوئیچینگ چقدر است؟ ج: ۴ آمپر برای بارهای مقاومتی در ۵–۲۵۰ ولت AC یا ۵–۳۰ ولت DC.
س: طول عمر تماس رله چقدر است؟ ج: بین ۲۰۰,۰۰۰ تا ۱,۰۰۰,۰۰۰ عملیات بسته به ولتاژ و نوع بار.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
