جزئیات محصول

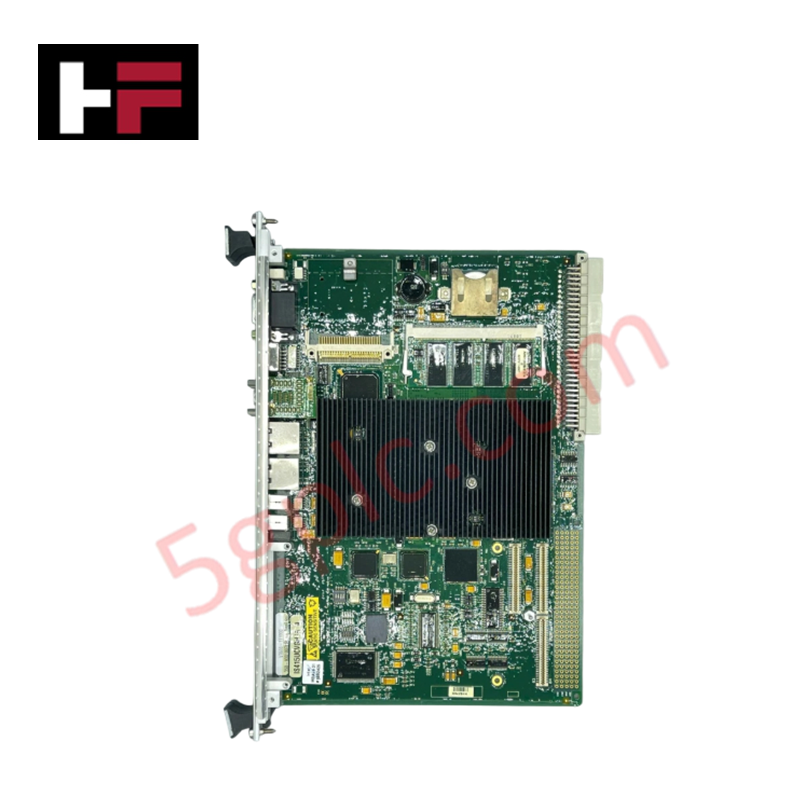

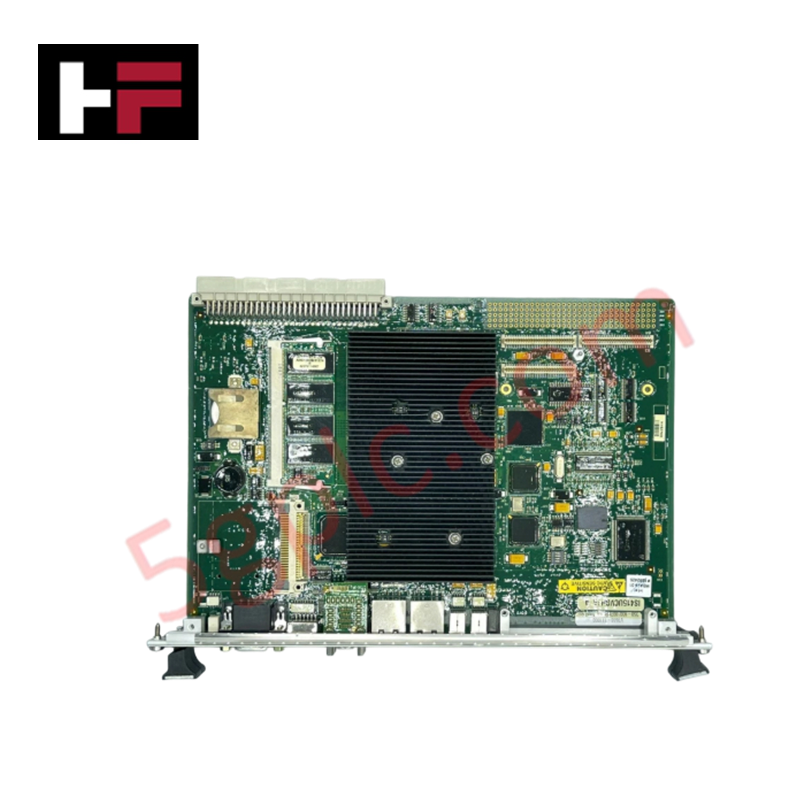

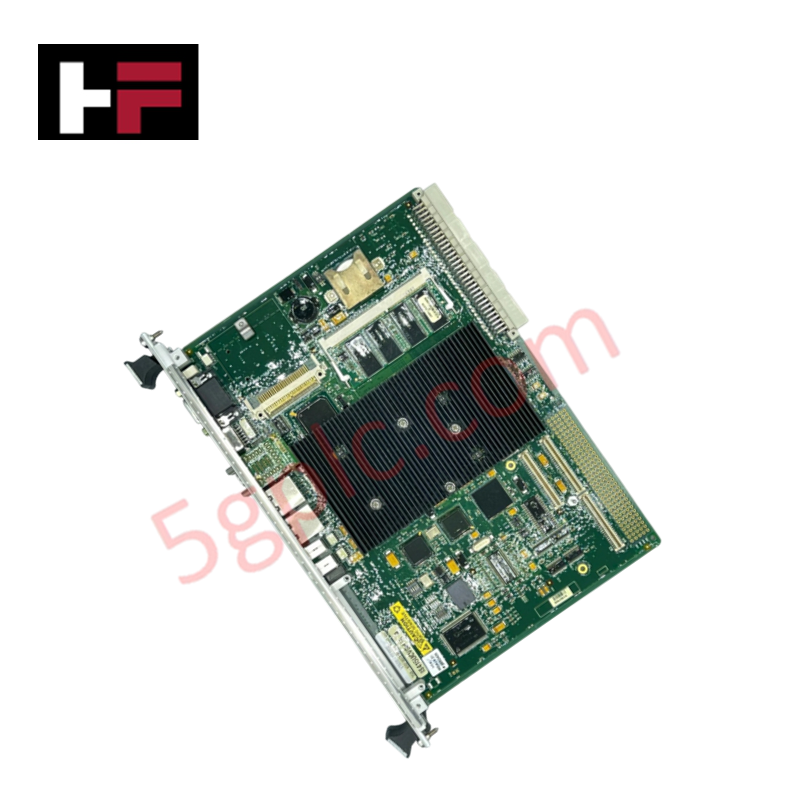

پیکربندی شده برای تنظیم توربین در زمان واقعی در پلتفرمهای Mark VI، GE IS415UCVGH1A (کارت کنترلر VME IS415UCVGH1A) اجرای مستقیم فیزیکی/الکتریکی پردازش منطق و ارتباط شبکه را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS415UCVGH1A |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| وزن | مشخص نشده |
| ابعاد | VME تک اسلات |
| دمای کاری | ۰ درجه سانتیگراد تا ۷۰ درجه سانتیگراد |
| مصرف برق | +۵ ولت DC |
| ریزپردازنده | Intel Celeron با ولتاژ بسیار پایین و فرکانس ۶۵۰ مگاهرتز |
| حافظه | ۱۲۸ مگابایت SDRAM / ۱۲۸ مگابایت فلش |
شبکههای تعیینشده Profinet / EtherNet/IP
کارت IS415UCVGH1A از دو پورت اترنت 10BaseT/100BaseTX برای حفظ ارتباط تعیینشده در سراسر معماری رک Mark VI استفاده میکند. پورت اصلی پیکربندی UDH و تبادل داده همتا به همتا را تسهیل میکند، در حالی که پورت ثانویه شبکههای اختصاصی EGD یا پروتکلهای Modbus را روی زیرشبکههای منطقی جدا شده فعال میسازد. سازگاری فلش فریمور در هر بار روشن شدن بررسی میشود، جایی که کنترلر پیکربندی داخلی جعبه ابزار را با سرعت ارتباط باس سختافزار پشتصفحه و چگالی ورودی/خروجی فیزیکی تطبیق میدهد تا هماهنگی سیستم بهطور کامل حفظ شود.
سؤالات متداول
س: آیا IS415UCVGH1A از بهروزرسانی فریمور در حالت زنده پشتیبانی میکند؟
ج: بهروزرسانی فریمور نیازمند یک چرخه کنترلشده برق در رک VME است. کنترلر پس از راهاندازی مجدد، تطابق سختافزار و نرمافزار را بررسی میکند؛ تغییرات غیرمجاز فریمور مانع از انتقال کنترلر به حالت «اجرا» خواهد شد.
س: آیا کنترلر از تعویض داغ (hot-swapping) در رک VME پشتیبانی میکند؟
ج: خیر. به دلیل وابستگی به هماهنگی باس پشتصفحه و رجیسترهای حالت فرّار، IS415UCVGH1A نباید در حالی که رک روشن است، خارج یا وارد شود. خارج کردن نادرست باعث اختلال در شبکه تعیینشده و ممکن است باعث قطع کلی سیستم شود.
راهنمای نصب در محل
- تراز کردن اسلات VME: اطمینان حاصل کنید کارت در اسلات مشخص شده برای کنترلر اصلی وارد شده است. پینهای کانکتور لبهای را از نظر اکسیداسیون بررسی کنید تا از تماس با مقاومت بالا که میتواند سرعت ارتباط باس پشتصفحه را کاهش دهد، جلوگیری شود.
- زمین کردن: شاسی VME باید به زمین مشترک متصل شود. پیچهای پنل جلویی را محکم کنید تا صفحه هادی ماژول به شاسی رک متصل شده و محافظت مؤثری در برابر تداخل الکترومغناطیسی ایجاد شود.
- کابلکشی اترنت: از کابلهای اترنت محافظتشده دسته ۵e (یا بالاتر) برای تمام اتصالات شبکه استفاده کنید. اطمینان حاصل کنید شعاع خم کابل از مشخصات سازنده تجاوز نکند تا یکپارچگی سیگنالهای داده 100BaseTX حفظ شود.
- پیکربندی جعبه ابزار: پس از نصب فیزیکی، از نرمافزار GE Toolbox برای بررسی پیکربندی IP شبکه استفاده کنید. کنترلر در صورت عدم تطابق سختافزار فیزیکی شناسایی شده با پارامترهای ذخیره شده در پروژه پیکربندی، خطای ناسازگاری ثبت خواهد کرد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
