جزئیات محصول
مروری بر محصول

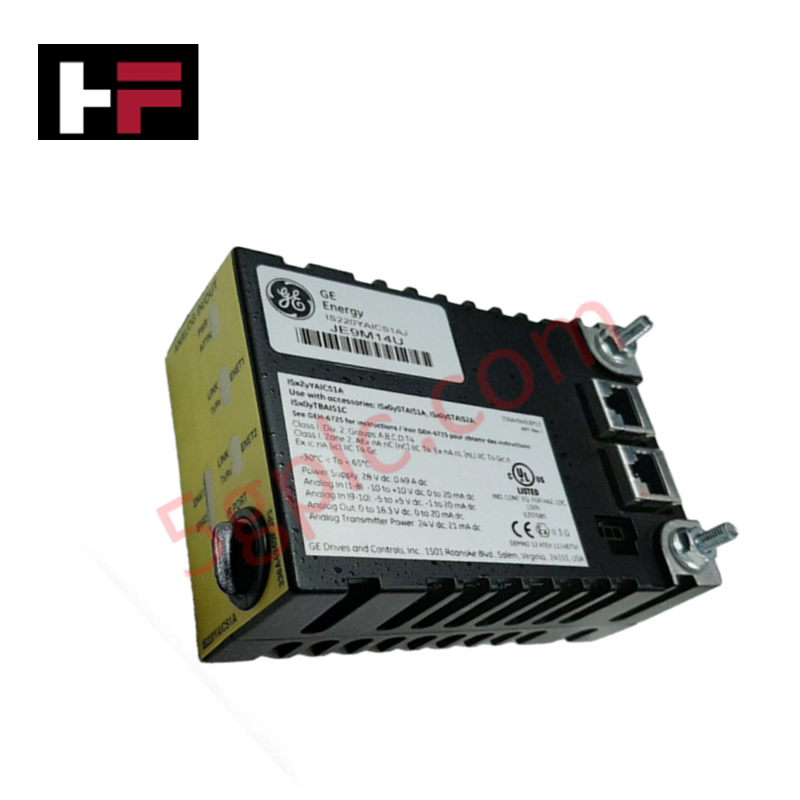

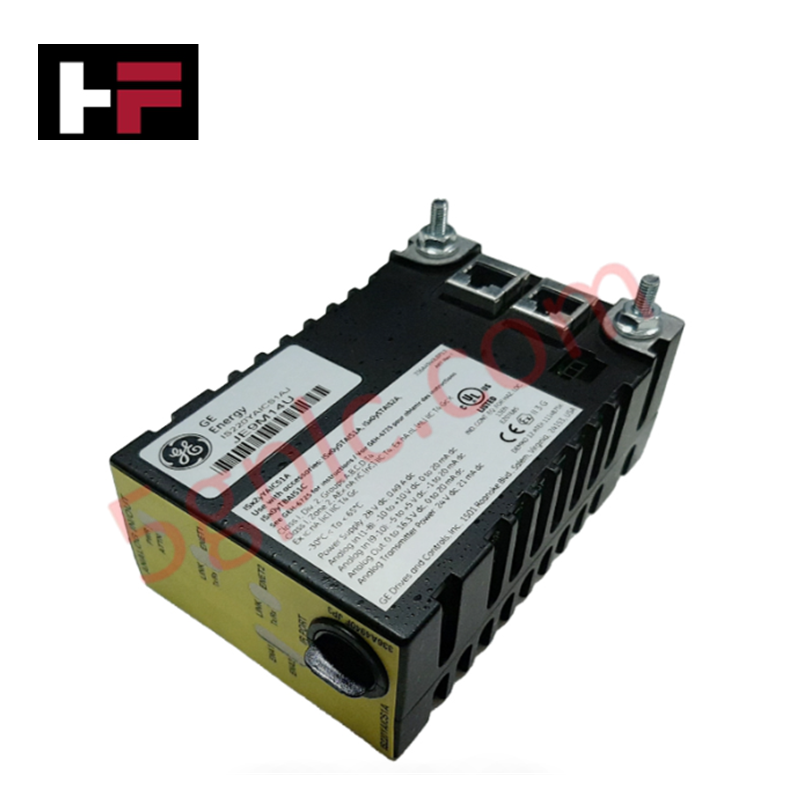

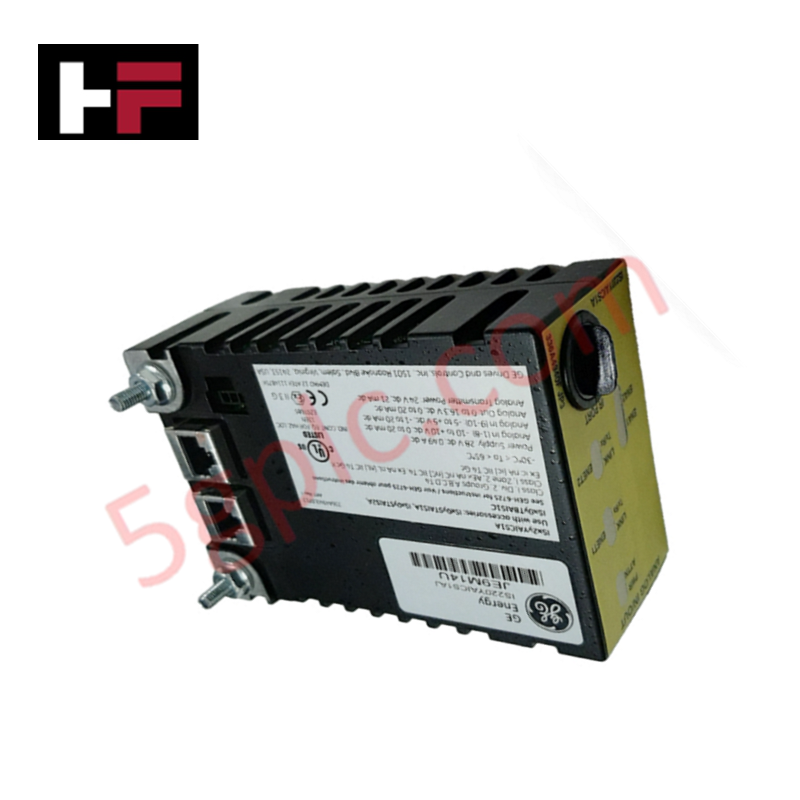

ماژول GE IS220YAICS1A به عنوان یک ماژول ورودی/خروجی آنالوگ با دقت بالا در پلتفرمهای کنترل توربین Mark VIe و Mark VIeS عمل میکند. این قطعه از سری YAIC رابط حیاتی بین ابزارهای میدانی و کنترلر را مدیریت میکند و بهطور همزمان ۸ کانال ورودی آنالوگ و ۸ کانال خروجی آنالوگ را پردازش مینماید. این واحد را به صورت کاملاً نو و اصل عرضه میکنیم تا سیستم کنترل توزیعشده (DCS) شما دقت و زمانبندی سختگیرانه لازم برای ایمنی و عملکرد توربین را حفظ کند.
مشخصات فنی
ماژول IS220YAICS1A شرایط سیگنال صنعتی با کیفیت بالا را همراه با قابلیتهای ارتباط دیجیتال یکپارچه ارائه میدهد.
| ویژگی | مشخصه فنی |
| سازنده | جنرال الکتریک (GE) |
| سری | Mark VIe / Mark VIeS |
| کانالهای ورودی | ۸ کانال (۰-۱۰ ولت DC، ۴-۲۰ میلیآمپر DC) |
| کانالهای خروجی | ۸ کانال |
| وضوح سیگنال | ۱۲-۱۶ بیت (قابل تنظیم نرمافزاری) |
| دقت سیستم | ±۰.۱٪ از کل مقیاس |
| ولتاژ کاری | ۲۴ ولت DC |
| ارتباطات | Modbus RTU / ASCII |
| ایزولاسیون | کانال به کانال و سطح سیستم |
| وزن | ۲.۰ کیلوگرم (۴.۴۱ پوند) |
| ابعاد | ۱۲۵ × ۱۰۰ × ۳۰ میلیمتر |
مزایای مهندسی
-
یکپارچگی برتر سیگنال: این ماژول دارای ایزولاسیون کامل کانال به کانال است. این مانع سختافزاری از ایجاد حلقههای زمین جلوگیری کرده و تداخل بین سنسورهای میدانی را حذف میکند، به طوری که خرابی در یک حلقه کل بانک ورودی/خروجی را تحت تأثیر قرار ندهد.
-
اندازهگیری با دقت بالا: با دقت سیستم ±۰.۱٪ از کل مقیاس، IS220YAICS1A دادههای دقیق لازم برای کنترل حلقه PID دقیق را فراهم میکند. این دقت به بهینهسازی مصرف سوخت و پایداری سرعت توربین کمک میکند.
-
هوشمندی داخلی: تستهای خودکار و الگوریتمهای تشخیص خطا به صورت لحظهای سلامت برد را پایش میکنند. این ماژول مدارهای باز، اتصال کوتاه و خرابیهای سختافزاری را فوراً شناسایی کرده و تشخیصها را به کنترلر Mark VIe گزارش میدهد تا پروتکلهای ایمنی فعال شوند.
-
یکپارچگی انعطافپذیر: پشتیبانی از پروتکلهای Modbus RTU/ASCII امکان ارتباط این ماژول با انواع دستگاههای صنعتی ثالث را فراهم میکند. این قابلیت، ادغام تجهیزات جانبی در معماری کنترل اصلی GE را ساده میسازد.
-
فرم فاکتور مقاوم: عمق فشرده ۳۰ میلیمتری نصب در تابلوهای کنترل شلوغ را آسان میکند. معماری ۲۴ ولت DC این ماژول با توزیع برق صنعتی استاندارد هماهنگ است و نیاز به سختافزارهای خاص تصحیح برق را کاهش میدهد.
سؤالات متداول
-
آیا IS220YAICS1A از سیگنالهای ولتاژ و جریان پشتیبانی میکند؟
بله. این ماژول سیگنالهای ولتاژ ۰-۱۰ ولت DC و حلقههای جریان استاندارد ۴-۲۰ میلیآمپر DC را پشتیبانی میکند. هر یک از ۸ کانال ورودی را میتوانید به صورت مستقل از طریق نرمافزار سیستم برای تطابق با دستگاههای میدانی خود تنظیم کنید.
-
وضوح ۱۲-۱۶ بیت چگونه بر عملکرد تأثیر میگذارد؟
وضوح به تنظیمات خاص شما بستگی دارد. تنظیمات با وضوح بالا (۱۶ بیت) جزئیات حداکثری برای حلقههای کنترل حیاتی را فراهم میکند، در حالی که تنظیم ۱۲ بیت پردازش سریعتر سیگنال را ممکن میسازد که در آن زمان پاسخ سریعتر نسبت به دقت مطلق اولویت دارد.
-
آیا این ماژول با سیستم ایمنی Mark VIeS سازگار است؟
کاملاً. IS220YAICS1A با سری GE Mark VIeS کاملاً سازگار است و برای کاربردهای ایمنی عملکردی و لایههای حفاظتی حیاتی توربین مناسب میباشد.
-
چگونه میتوانم وضعیت «کاملاً نو» بودن را تأیید کنم؟
ماژول IS220YAICS1A را در بستهبندی اصلی کارخانه GE ارسال میکنیم. هر واحد دارای شماره سریال قابل تأیید و مهر سازنده است که تضمین میکند سختافزار هرگز استفاده یا بازسازی نشده است.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
