جزئیات محصول
مروری بر محصول

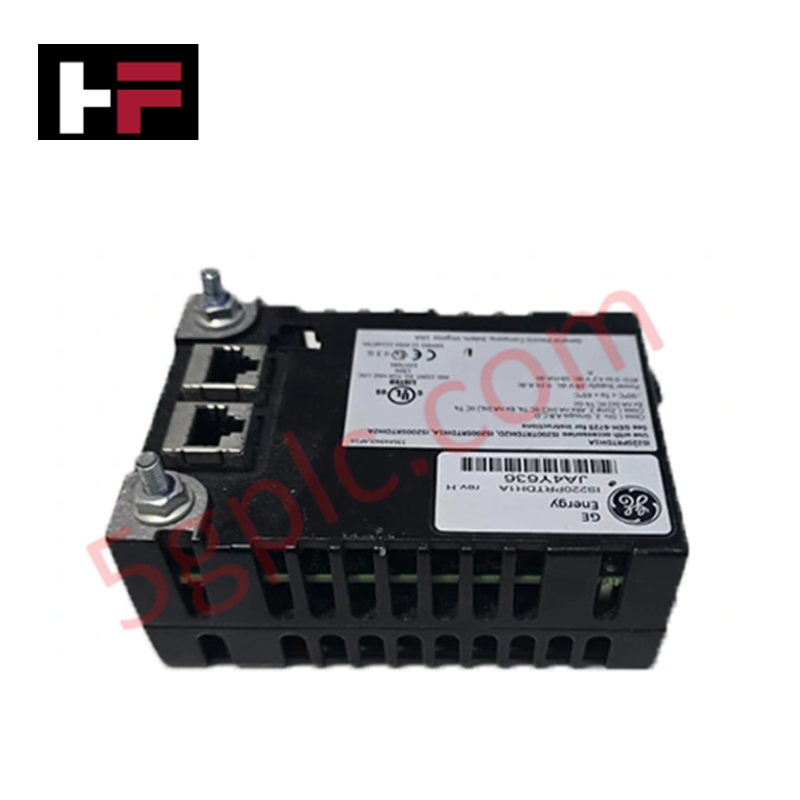

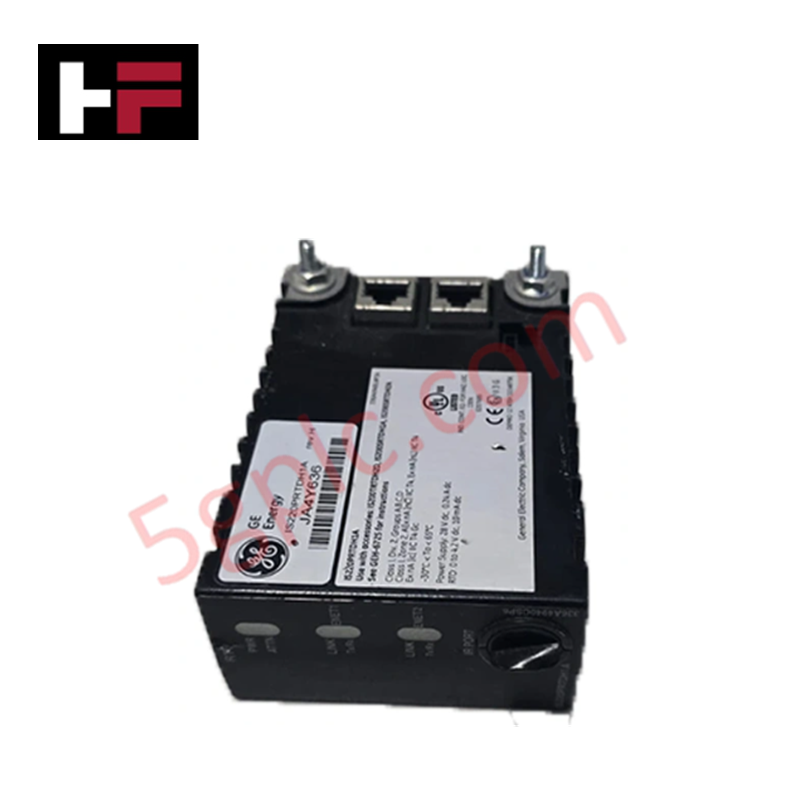

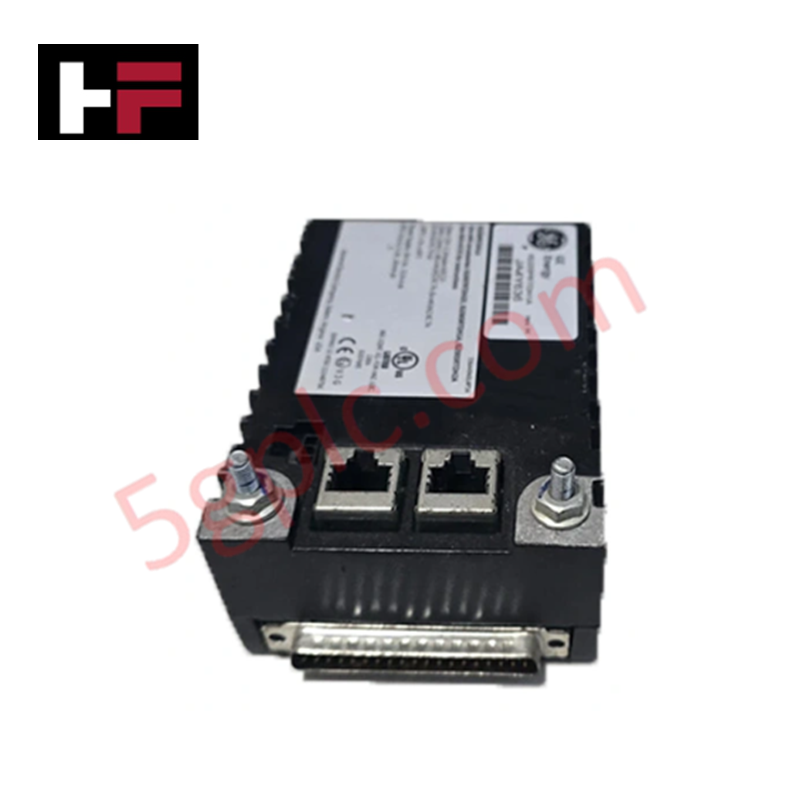

ماژول GE IS220PRTDH1A به عنوان یک بسته ورودی/خروجی RTD با دقت بالا طراحی شده است که به طور خاص برای سیستم کنترل توزیع شده Mark VIe ساخته شده است. این ماژول با حسگرهای مقاومت دما (RTD) ارتباط برقرار میکند تا دادههای حرارتی حیاتی برای یاتاقانهای توربین، سیمپیچهای استاتور و گازهای خروجی را فراهم کند. ما این واحد را به صورت کاملاً نو و اصل عرضه میکنیم تا اطمینان حاصل شود که سیستم کنترل شما از سختافزار اصل ساخت آمریکا برای اندازهگیری دمای حیاتی استفاده میکند. با ۸ کانال ایزوله و دامنه اندازهگیری گسترده، IS220PRTDH1A در محیطهای پر نویز الکتریکی تولید برق، یکپارچگی سیگنال برتر را حفظ میکند.
مشخصات فنی
IS220PRTDH1A از تبدیل پیشرفته آنالوگ به دیجیتال و ایزولاسیون تقویتشده استفاده میکند تا دقت آزمایشگاهی را به محیط صنعتی بیاورد.
| ویژگی | مشخصات فنی |
| سازنده | GE (جنرال الکتریک) |
| سری | Mark VIe |
| کانالهای ورودی | ۸ ورودی RTD ایزوله |
| نوع حسگرها | PT100 (IEC-751)، PT1000 (اختیاری) |
| پیکربندی سیمکشی | ۲، ۳ یا ۴ سیم (قابل انتخاب توسط نرمافزار) |
| دامنه اندازهگیری | –۲۰۰ درجه سانتیگراد تا +۸۵۰ درجه سانتیگراد |
| دقت | ± ۰.۱ درجه سانتیگراد (در ۰ درجه سانتیگراد) |
| وضوح | ۰.۰۱ درجه سانتیگراد |
| نرخ نمونهبرداری | ۱۰ نمونه در ثانیه برای هر کانال |
| ایزولاسیون | ایزولاسیون تقویتشده بین کانالها و زمین |
| دمای کاری | –۳۰ درجه سانتیگراد تا +۶۵ درجه سانتیگراد |
| ابعاد | ۱۷۸ × ۳۳۰ × ۱۶۰ میلیمتر |
مزایای مهندسی
-
ایزولاسیون گالوانیکی تقویتشده: این ماژول ایزولاسیون تقویتشدهای بین کانالها و زمین دارد. این ساختار از ایجاد حلقههای زمین جلوگیری کرده و شبکه کنترل را در برابر گذراهای ولتاژ بالا محافظت میکند، به طوری که خرابی در یک حسگر کل رک ورودی/خروجی را تحت تأثیر قرار نمیدهد.
-
توپولوژی سیمکشی انعطافپذیر: مهندسان میتوانند به صورت جداگانه برای هر کانال پیکربندی ۲، ۳ یا ۴ سیم را از طریق نرمافزار انتخاب کنند. این انعطافپذیری به ماژول اجازه میدهد مقاومت سیمهای رابط را به طور خودکار جبران کند و امکان استفاده از حسگرها در فواصل طولانی بدون کاهش دقت اندازهگیری را فراهم میکند.
-
ردیابی حرارتی با وضوح بالا: وضوح ۰.۰۱ درجه سانتیگراد و نرخ نمونهبرداری ۱۰ نمونه در ثانیه به کنترلر اجازه میدهد تا روندهای حرارتی بسیار کوچک را تشخیص دهد. این حساسیت امکان هشدار زودهنگام در مورد سایش یاتاقان یا ناکارآمدی سیستم خنککننده را قبل از رسیدن به آستانههای هشدار بحرانی فراهم میکند.
-
حفاظت مقاوم ورودی: گیرههای داخلی بیشولتاژ از مدار در برابر نوسانات ±۳۵ ولت محافظت میکنند، در حالی که حفاظت از قطبیت معکوس از آسیب در هنگام راهاندازی میدانی جلوگیری میکند. این محافظتهای سختافزاری خطر خرابی برد به دلیل سیمکشی اشتباه را به حداقل میرسانند.
-
اتصال بهینه میدانی: هدر PCB با زاویه راست به طور محکم به بلوک ترمینال قابل اتصال ۵۲ پین متصل میشود. این طراحی نگهداری را ساده میکند و به تکنسینها اجازه میدهد بسته ورودی/خروجی را بدون دست زدن به سیمکشی میدانی تعویض کنند که به طور قابل توجهی میانگین زمان تعمیر (MTTR) را کاهش میدهد.
سؤالات متداول
-
آیا IS220PRTDH1A از حسگرهای PT1000 پشتیبانی میکند؟
بله. در حالی که PT100 پیکربندی استاندارد است، سختافزار ماژول از حسگرهای PT1000 به عنوان گزینه پشتیبانی میکند. شما باید نوع حسگر خاص را در نرمافزار Mark VIe Toolbox تنظیم کنید تا خطیسازی و مقیاسبندی صحیح انجام شود.
-
آیا میتوانم حسگرهای ۳ سیم و ۴ سیم را روی یک برد ترکیب کنم؟
قطعاً. IS220PRTDH1A اجازه میدهد پیکربندی سیمکشی به صورت مستقل برای هر کانال انجام شود. این ویژگی به ویژه در کاربردهای بازسازی که زیرساخت موجود از استانداردهای سیمکشی RTD مختلف استفاده میکند، مفید است.
-
ماژول چگونه از نظر سختافزاری نویز را کاهش میدهد؟
برد از فیلتر/ضد لرزش سختافزاری ۴ میلیثانیهای روی ورودیها استفاده میکند. این فیلتر تداخل الکترومغناطیسی فرکانس بالا (EMI) که معمولاً توسط موتورهای نزدیک یا تجهیزات کلیدزنی ولتاژ بالا ایجاد میشود را سرکوب میکند و سیگنال تثبیتشدهای به پردازنده میرساند.
-
چگونه میتوانم اطمینان حاصل کنم که این واحد کاملاً نو است؟
ما هر IS220PRTDH1A را در بستهبندی اصلی کارخانهای مهر و موم شده GE تحویل میدهیم. هر بسته دارای شماره سریال منحصربهفرد ساخت آمریکا و برچسب نسخه "H1A" است که تضمین میکند قطعهای اصل، استفادهنشده و با طول عمر مطابق مشخصات کارخانه دریافت میکنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
