جزئیات محصول

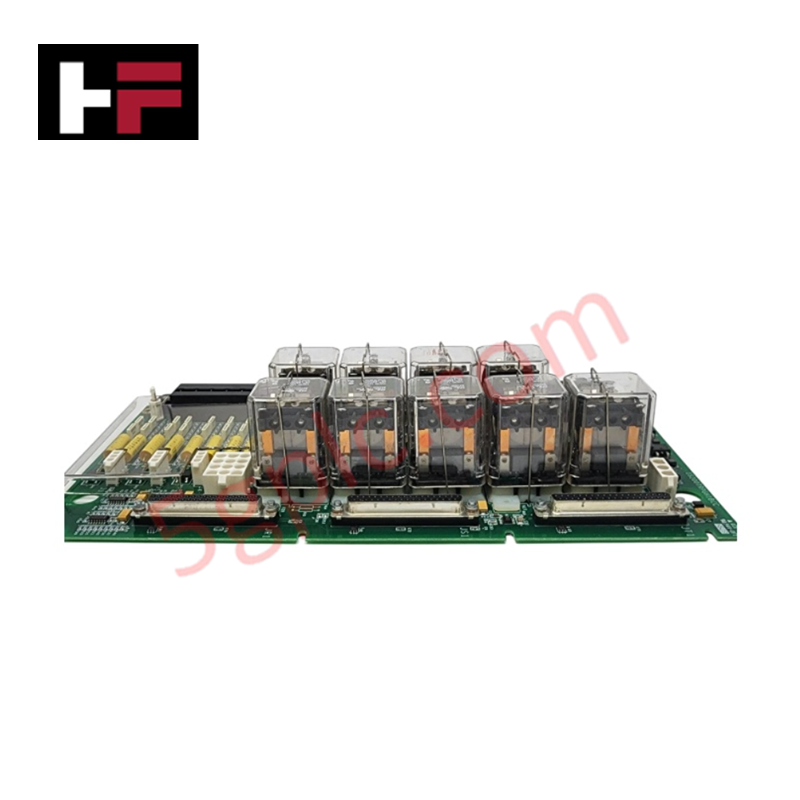

برد ترمینال General Electric IS200TRPGH1B، که بهعنوان IS200TRPGH1B نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای اجرای منطق ایمنی و تریپ توربین در پلتفرمهای کنترل Mark VI عمل میکند. این برد اجرای فیزیکی مستقیم رابط سولنوئید، شرایطدهی سیگنال تشخیص شعله و مدیریت مدار رأیگیری را فراهم میکند و پاسخ تریپ قطعی را در معماریهای کنترل توربین گازی تضمین مینماید.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200TRPGH1B |
| برند | General Electric |
| مبدأ | ایالات متحده |
| ابعاد | فرم فاکتور استاندارد برد ترمینال |
| دمای کاری | محدوده محیط صنعتی استاندارد |
| مصرف برق | 28 ولت (کویل رله)؛ 125 ولت DC (سولنوئید) |
| سولنوئیدهای تریپ | 3 |
| دتکتورهای شعله | 8 (نوع Geiger-Mueller) |
معماری رأیگیری TMR و منطق تریپ
برد IS200TRPGH1B از معماری TMR (تکرار سهگانه مدولار) 2oo3 برای تضمین اجرای تریپ با صحت بالا استفاده میکند. این برد شامل نه رله مغناطیسی است که در سه مدار رأیگیری سازماندهی شدهاند و مستقیماً با سه سولنوئید تریپ، که بهعنوان دستگاههای تریپ الکتریکی (ETD) نیز شناخته میشوند، ارتباط دارند. این پیکربندی افزونه تضمین میکند که مکانیزم ایمنی حتی در صورت خرابی یک جزء، به کار خود ادامه دهد. سرکوب جریان از طریق وارستورهای اکسید فلزی (MOV) روی برد مدیریت میشود تا از افزایش ناگهانی جریان هنگام خاموش شدن سولنوئید جلوگیری کند. برای پایش شعله، برد ورودیهایی از حداکثر هشت دتکتور Geiger-Mueller را میپذیرد که نیازمند ولتاژ تغذیه 335 ولت DC خاصی هستند. TRPG همراه با برد ترمینال TREG کار میکند تا رابط کامل اولیه و اضطراری برای سیستمهای ETD را تشکیل دهد.
سؤالات متداول
س: آیا میتوان از IS200TRPGH1B در کاربردهای کنترل ساده (simplex) استفاده کرد؟
ج: خیر. نسخه H1B بهطور خاص برای کاربردهای TMR با سه رله رأیگیری برای هر سولنوئید طراحی شده است. کاربردهای ساده به نسخههای H2A یا H2B نیاز دارند که از یک رله برای هر سولنوئید استفاده میکنند.
س: هدف از وارستورهای اکسید فلزی (MOV) روی این برد چیست؟
ج: MOVها برای سرکوب جریان سولنوئیدهای تریپ نصب شدهاند. آنها گذراهای ولتاژ بالا را که توسط ثابت زمانی L/R (0.1 ثانیه) سیمپیچهای سولنوئید در هنگام خاموشی سریع ایجاد میشود، جذب میکنند.
راهنمای نصب در محل
- نصب: برد را به پایههای کابینت محکم کنید. اطمینان حاصل کنید که همه ترمینالهای الکتریکی برای سیمکشی و تستهای تشخیصی در دسترس باشند.
- سیمکشی: جداسازی دقیق بین خطوط دتکتور شعله با ولتاژ بالا (335 ولت DC) و سیگنالهای کنترل با ولتاژ پایین (28 ولت) را حفظ کنید. برای همه ورودیهای دتکتور از کابلهای شیلددار استفاده کنید تا از ایجاد شعلههای کاذب ناشی از نویز جلوگیری شود.
- اتصالات سولنوئید: اطمینان حاصل کنید که خطوط تغذیه 125 ولت DC به سولنوئیدهای تریپ در منبع بهدرستی فیوز شدهاند. همچنین مطمئن شوید که پیچهای بلوک ترمینال با گشتاور مناسب بسته شدهاند تا از اتصالات با مقاومت بالا که ممکن است باعث پاسخدهی ناپایدار سولنوئید شود، جلوگیری شود.
- زمین کردن: همه شیلدهای کابل را در نقطه ورود به نوار زمین کابینت متصل کنید. شیلدها را بین بردهای ترمینال بهصورت زنجیرهای متصل نکنید؛ هر مسیر سیگنال باید مرجع زمین اختصاصی و با امپدانس پایین داشته باشد تا صحت منطق رأیگیری حفظ شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
