جزئیات محصول

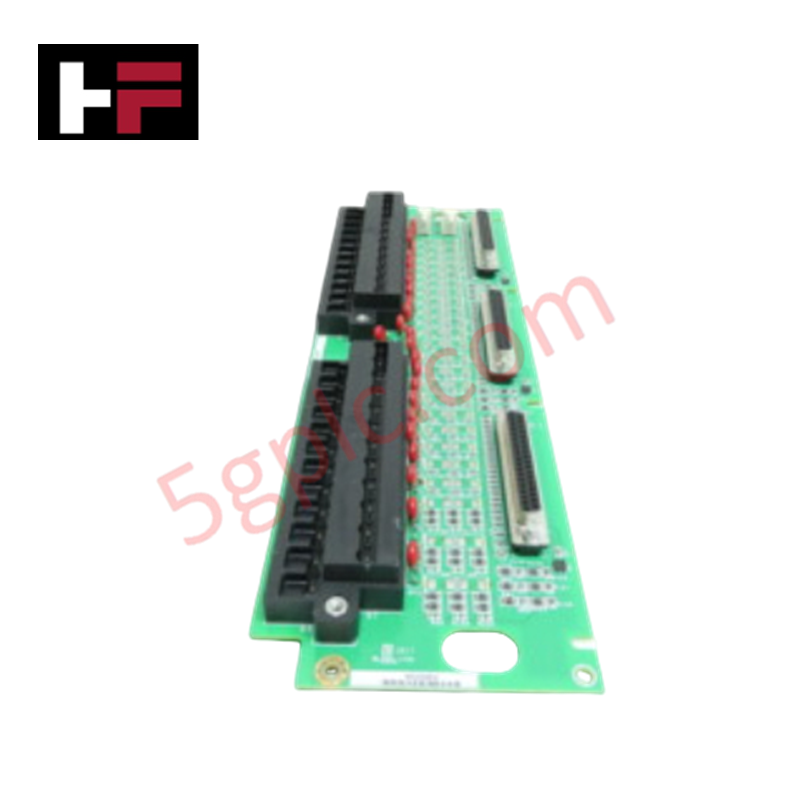

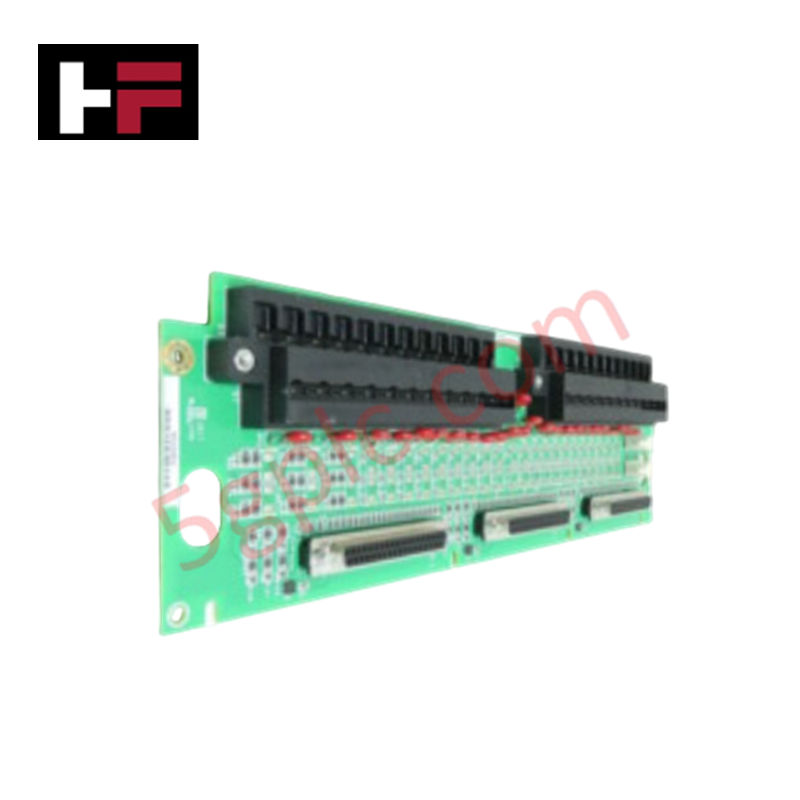

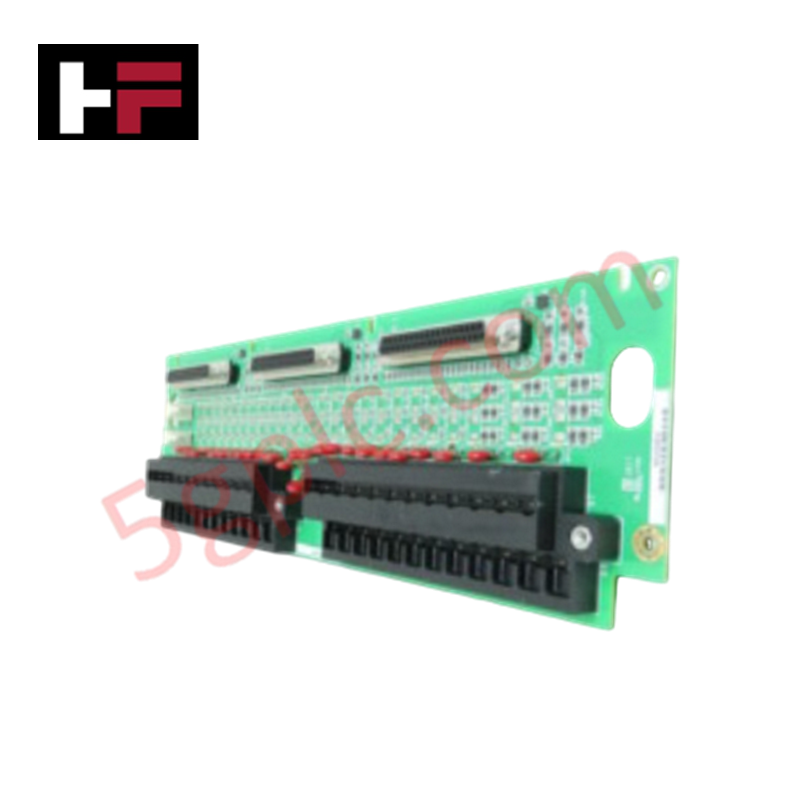

پیکربندی شده برای دریافت سیگنال گسسته در پلتفرمهای کنترل Mark VI، GE IS200TBCIH1C (برد ترمینال ورودی تماس IS200TBCIH1C) اجرای فیزیکی/الکتریکی مستقیم نظارت بر تماس خشک با چگالی بالا را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200TBCIH1C |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| وزن | مشخص نشده |
| ابعاد | مشخص نشده |
| دمای کاری | منفی ۳۰ درجه سانتیگراد تا ۶۵ درجه سانتیگراد |
| مصرف برق | 20.6 W |
| تعداد کانال | ۲۴ کانال ورودی ولتاژ تماس |
| ولتاژ ورودی | ۱۲۵ ولت DC |
سرعت ارتباط باس بکپلین و سازگاری فرمویر
IS200TBCIH1C به عنوان رابط اصلی برای ورودیهای تماس خشک عمل میکند و اتصال به رک VME را از طریق کابلکشی محافظتشده فراهم میکند. این برد مدارهای سرکوب نویز در سطح سختافزار را برای محافظت در برابر گذراها و نوسانات فرکانس بالا روی ۲۴ کانال ورودی ادغام میکند. از طریق ارتباط باس بکپلین قطعی، برد ترمینال وضعیت تماسها را به بردهای پردازنده VCCC یا VCRC گزارش میدهد. همچنین با حفظ سازگاری فرمویر فلش، معماری عملکردی نسخههای قبلی برد (TBCIH1B/2B) را بازتاب میدهد تا ادغام بدون مشکل در پیکربندیهای سیستم Mark VI تکمسیر و سهگانه افزونگی مدولار (TMR) تضمین شود.
سؤالات متداول
س: آیا این برد ترمینال با پیکربندیهای TMR سازگار است؟
ج: بله، IS200TBCIH1C برای پشتیبانی از معماریهای سیستم تکمسیر و TMR در پلتفرم کنترل Mark VI طراحی شده است. این برد از اتصالات کابل قالبگیری شده برای حفظ توازن سیگنال در رابطهای پردازنده افزونه استفاده میکند.
س: چه احتیاطهایی باید در مورد ولتاژ تر شدن ۱۲۵ ولت DC رعایت شود؟
ج: برد به منبع خارجی ۱۲۵ ولت DC برای تحریک ورودیهای تماس خشک نیاز دارد. اطمینان حاصل کنید که منبع به درستی فیوز شده و سیمکشی به بلوکهای ترمینال نوع مانع برای ولتاژ مشخص شده مناسب است تا از خرابی عایق جلوگیری شود.
راهنمای نصب در محل
- نصب: اطمینان حاصل کنید که برد ترمینال به طور محکم در داخل کابینت نصب شده است. بررسی کنید که لَگهای اتصال زمین به درستی به شاسی کابینت متصل شدهاند تا اثربخشی مدارهای سرکوب نویز روی برد حفظ شود.
- سیمکشی: تماسهای خشک میدانی را به دو بلوک ترمینال نوع مانع متصل کنید. از کابلکشی جفتپیچیده محافظتشده برای کاهش نویز القایی استفاده کنید، بهویژه زمانی که مسیرهای سیگنال در نزدیکی خطوط AC با ولتاژ بالا قرار دارند.
- اتصال کابل: اطمینان حاصل کنید که کانکتورهای قالبگیری شده که با رک VME ارتباط دارند، به طور کامل جا رفتهاند. قبل از اتصال، پینها را از نظر تراز بودن به صورت بصری بررسی کنید تا از آسیب به رابط بکپلین جلوگیری شود.
- نگهداری: به طور دورهای سفتی پیچهای بلوک ترمینال نوع مانع را بررسی کنید تا از ایجاد اتصالات با مقاومت بالا جلوگیری شود. اتصالات با مقاومت بالا در حلقههای تماس ۱۲۵ ولت DC میتوانند گرمای موضعی ایجاد کرده و منجر به گزارش وضعیت سیگنال ناپایدار شوند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
