جزئیات محصول

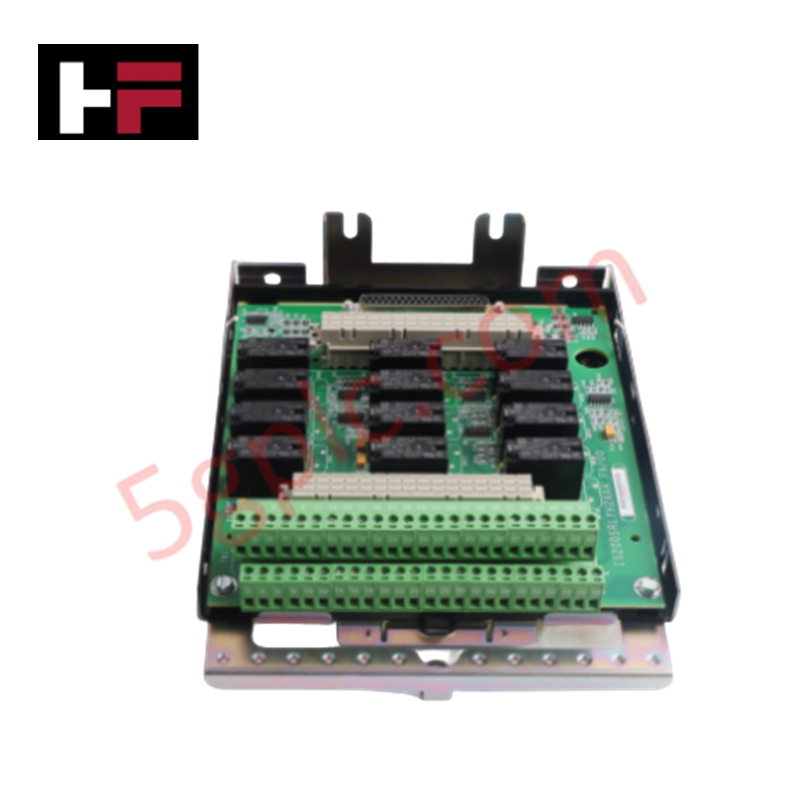

پیکربندی شده برای دریافت سیگنال گسسته در سیستم‌های کنترل توزیع‌شده Mark VIe، GE IS200STCIH4A (برد ورودی تماس ساده IS200STCIH4A) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این برد ترمینال ورودی‌های گسسته ۴۸ ولت DC را پردازش کرده و با ماژول IS230STCIH4A برای تسهیل نظارت بر وضعیت تماس در توپولوژی‌های سیستم ساده همکاری می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200STCIH4A |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| وزن | مشخص نشده |
| ابعاد | فرم فاکتور استاندارد برد ترمینال Mark VIe |
| دمای کاری | محدوده استاندارد صنعتی |
| مصرف برق | بسته به بار ورودی گسسته |
| ولتاژ ورودی | ۴۸ ولت DC |
| نصب | ریل DIN یا نصب مسطح |
ویژگی‌های فنی کنترل صنعتی و درایوها
برد IS200STCIH4A به عنوان نقطه پایان فیزیکی برای ورودی‌های تماس عمل می‌کند و همراه با یک پک I/O مدل PDIA کار می‌کند. معماری برد از پیکربندی‌های سیستم ساده پشتیبانی می‌کند و اطمینان می‌دهد که وضعیت سیگنال به صورت قطعی از طریق پک I/O مرتبط دریافت شود. عملکرد صحیح سیستم نیازمند سازگاری فریمور فلش تأیید شده بین پک I/O PDIA و پردازنده کنترل است تا نگاشت دقیق تصویر I/O حفظ شود. مقیاس‌پذیری تراکم I/O محدود به ظرفیت فیزیکی برد ساده است؛ کاربران باید اطمینان حاصل کنند که خطوط مشترک ورودی گسسته و سیگنال به گونه‌ای مسیریابی شده‌اند که جداسازی گالوانیکی کافی فراهم شده و تداخل سیگنال در سراسر برد به حداقل برسد.
سؤالات متداول
س: آیا IS200STCIH4A برای کاربردهای افزونه (TMR) مناسب است؟
ج: خیر. IS200STCIH4A به طور خاص برای پیکربندی‌های سیستم ساده طراحی شده است. کاربردهای افزونه نیازمند انواع سخت‌افزاری متفاوت برد ترمینال هستند که با پک‌های I/O سازگار با TMR کار می‌کنند.
س: آیا می‌توان این برد را برای ولتاژهای سیگنال غیر از ۴۸ ولت DC استفاده کرد؟
ج: خیر. این برد برای ورودی گسسته ۴۸ ولت DC طراحی شده است. اتصال ولتاژهای بالاتر یا پایین‌تر ممکن است منجر به تشخیص نادرست وضعیت یا آسیب سخت‌افزاری شود.
راهنمای نصب در محل
- نصب: برد از نصب روی ریل DIN و سطح صاف پشتیبانی می‌کند. برای کاربردهای ریل DIN، اطمینان حاصل کنید که سخت‌افزار نصب به‌طور محکم درگیر شده است. برای نصب مسطح، از پایه‌های شاسی ارائه شده استفاده کنید تا فاصله کافی ایجاد شده و از اتصال کوتاه الکتریکی بین سمت مسیر برد و صفحه پشتی محفظه جلوگیری شود.
- سیم‌کشی: ورودی‌های گسسته میدانی را به بلوک‌های ترمینال نوع مانع متصل کنید. اطمینان حاصل کنید که ضخامت سیم متناسب با رتبه ترمینال است و همه اتصالات طبق مشخصات سازنده محکم شده‌اند.
- زمین‌کردن: شاسی برد ترمینال را به نقطه زمین مشترک متصل کنید. این کار برای حفظ یکپارچگی مرجع سیگنال و فراهم کردن مسیر تخلیه گذرای ولتاژهای ناگهانی که توسط مدار برد سرکوب می‌شوند، ضروری است.
- محیط: برد با پوشش محافظ ارائه شده است. مجموعه را از لبه‌ها نگه دارید تا از سایش فیزیکی یا آلودگی پوشش جلوگیری شود، زیرا این موارد می‌توانند اثربخشی آن را در محیط‌های خورنده یا با رطوبت بالا کاهش دهند.
