جزئیات محصول

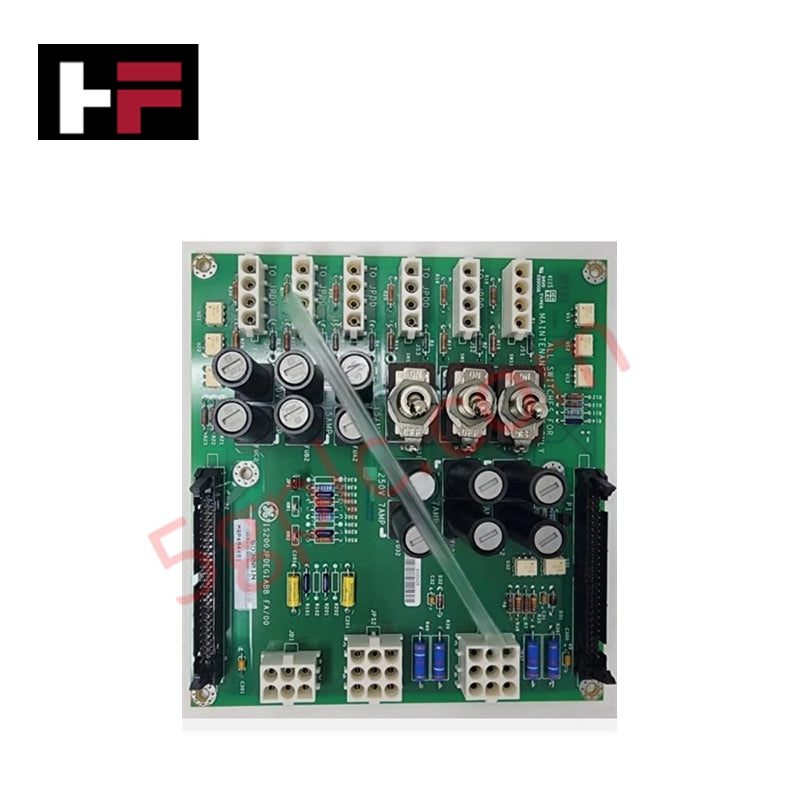

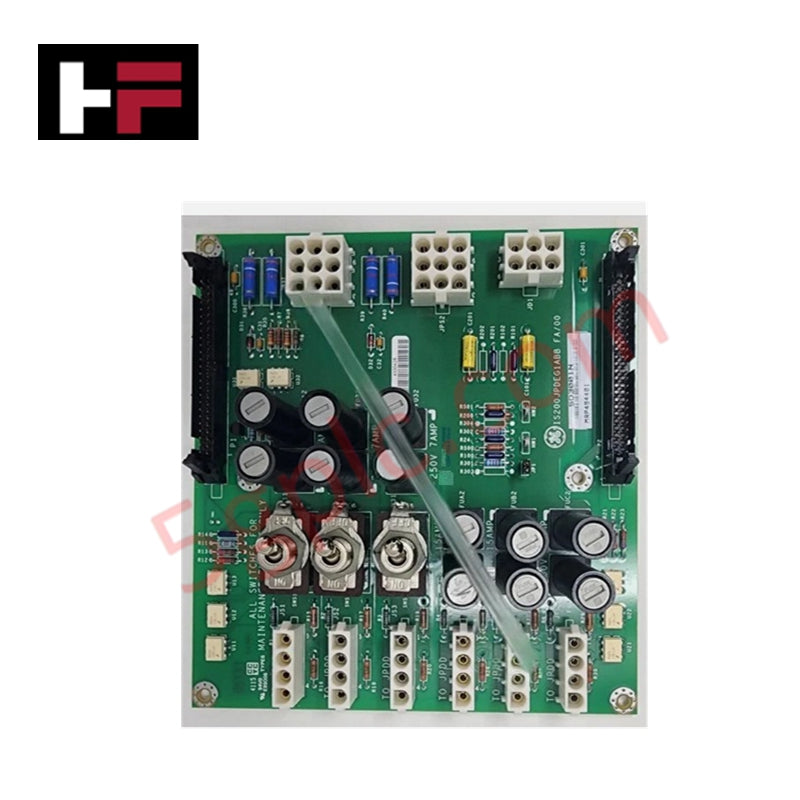

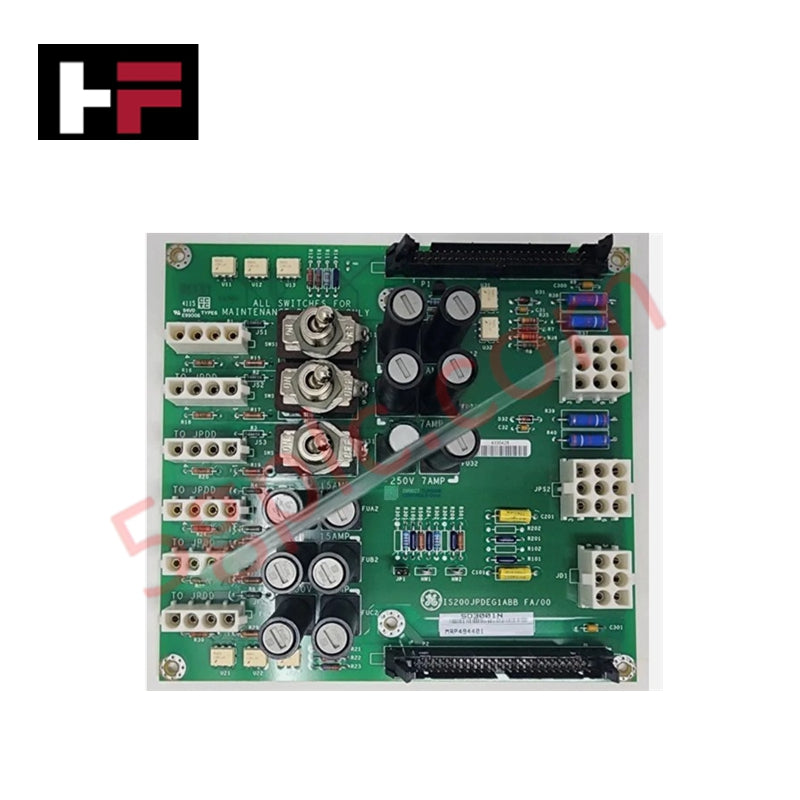

پیکربندی شده برای مدیریت توان در سیستمهای کنترل توربین Mark VIe، GE IS200JPDEG1A (برد توزیع توان باتری DC مدل IS200JPDEG1A) اجرای فیزیکی مستقیم توزیع توان DC به بارهای برد ترمینال را فراهم میکند. این قطعه سختافزاری بهعنوان رابط اصلی توزیع در مجموعه درایو سبک PDM عمل میکند و تحویل پایدار توان و انتقال سیگنالهای بازخورد تشخیصی را تسهیل مینماید.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200JPDEG1A |
| برند | GE |
| ابعاد | شامل براکت فلزی نصب یکپارچه |
| دمای کاری | محدوده محیط صنعتی استاندارد |
| عملکرد اصلی | فیلتر ورودی ۳۰ آمپر؛ قطعکننده مدار DC؛ ۲ کانکتور تشخیصی ۵۰ پین |
ارتباط باس بکپلین و شبکههای تعیینشده
برد IS200JPDEG1A سرعت ارتباط باس بکپلین و تحویل توان را با واسط به بسته ورودی/خروجی PPDA تنظیم میکند. اتصال از طریق دو کانکتور تشخیصی ۵۰ پین (P1 و P2) برقرار میشود که انتقال سیگنال بازخورد در زمان واقعی برای نظارت بر سیستم را ممکن میسازند. این برد شامل فیلتر ورودی ۳۰ آمپر و قطعکننده مدار DC یکپارچه است تا پروفایلهای خروجی پایدار را در شرایط بار متغیر حفظ کند. هنگام تعویض این برد نسخه A، باید سازگاری با فلش فریمور بررسی شود تا اطمینان حاصل شود که منطق حاکم بر توالیهای توزیع توان با فریمور کنترلر میزبان Mark VIe هماهنگ باقی میماند. تکنسینها باید اطمینان حاصل کنند که مسیر ارتباطی از طریق کانکتورهای تشخیصی بدون ناسازگاری امپدانس است تا دقت حلقههای بازخورد گزارش شده به بستههای I/O حفظ شود.
سؤالات متداول
س: آیا IS200JPDEG1A در حین کار توربین از قابلیت تعویض داغ (hot-swapping) پشتیبانی میکند؟
ج: خیر. این برد یک قطعه توزیع توان است؛ باید قبل از خارج کردن کاملاً از برق قطع شده و از ورودی باتری یا منبع تغذیه ایزوله شود تا از جرقه الکتریکی یا آسیب به مدار توزیع جلوگیری شود.
س: عملکرد کانکتورهای نه پین Mate-n-lock چیست؟
ج: دو کانکتور نه پین Mate-n-lock ورودی اصلی تغذیه DC به برد را فراهم میکنند. اطمینان حاصل کنید که این کانکتورها بهطور محکم قفل شدهاند تا از قطع و وصل مکرر توان به بردهای ترمینال پاییندستی جلوگیری شود.
راهنمای نصب در محل
- نصب: برد باید با استفاده از براکت فلزی نصب یکپارچه در مجموعه درایو سبک PDM نصب شود. اطمینان حاصل کنید که براکت بهطور محکم به رک متصل شده است تا هم پایداری مکانیکی و هم مسیر لازم برای ترمینال خروجی زمین فراهم شود.
- زمین کردن: اطمینان حاصل کنید که ترمینال خروجی زمین روی براکت فلزی به باس زمین محفظه با استفاده از هادی کممقاومت متصل شده است تا نویز حالت مشترک کاهش یابد.
- سیمکشی: کابلهای ورودی تغذیه متصل به کانکتورهای Mate-n-lock باید مطابق با جریان ۳۰ آمپر فیلتر ورودی سایز شوند. از عبور کابلهای تغذیه نزدیک مسیرهای سیگنال تشخیصی خودداری کنید تا از القای نویز به کانالهای بازخورد P1 و P2 جلوگیری شود.
- پیکربندی: از کلیدهای نگهداری روی برد برای ایزوله کردن مدارهای خروجی خاص در حین سرویس استفاده کنید. قبل از اعمال توان ورودی، موقعیت کلیدها را بررسی کنید تا از روشن شدن ناخواسته قطعات پاییندستی جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
