جزئیات محصول

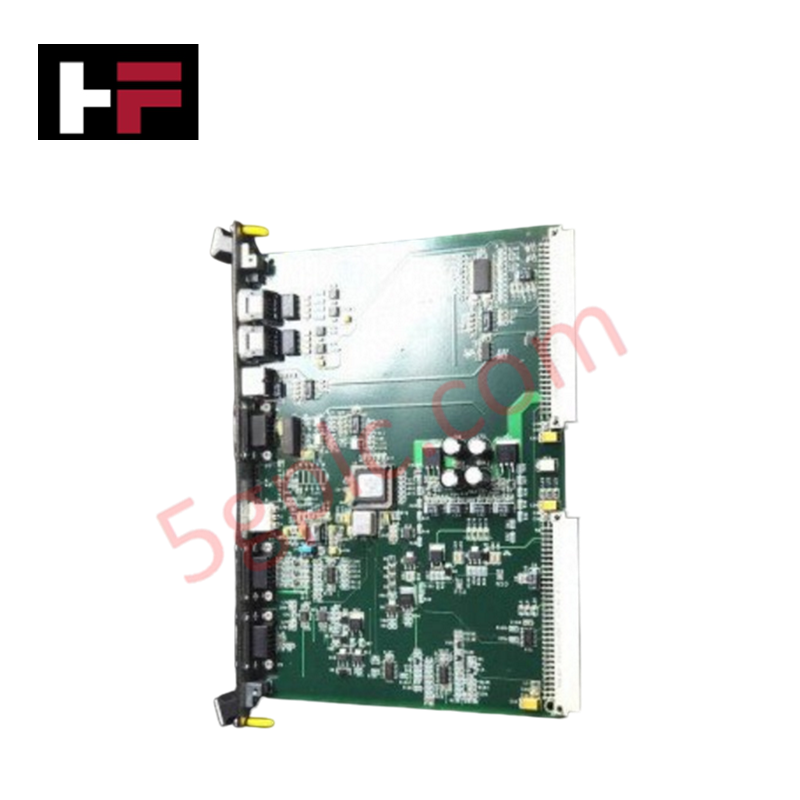

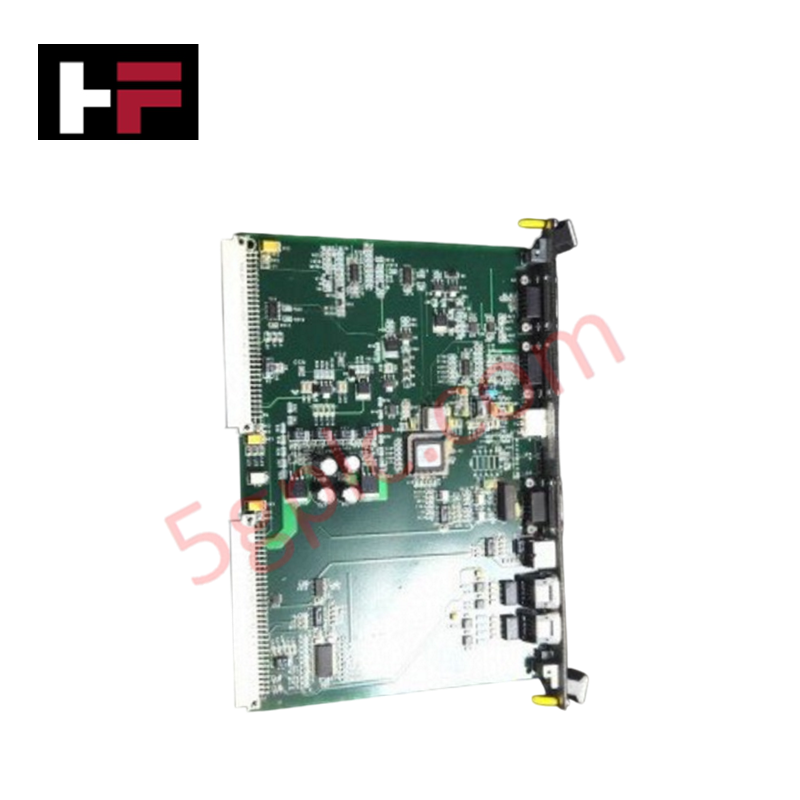

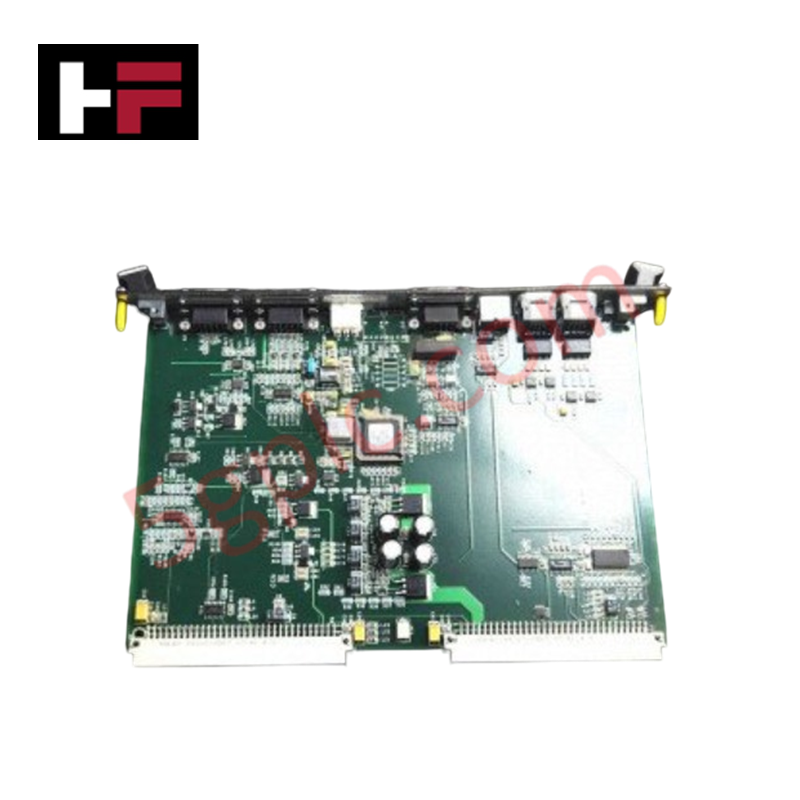

کارت گزینههای تنظیمکننده تحریک GE IS200EROCH1A (IS200EROCH1A) که برای پشتیبانی از عملکرد تنظیمکننده در سیستمهای کنترل تحریک EX2100 پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200EROCH1A |
| برند | GE |
| مبدأ | ایالات متحده آمریکا |
| ابعاد | ۱۵.۹ سانتیمتر در ۱۷.۸ سانتیمتر |
| دمای کاری | ۰ درجه سانتیگراد تا +۴۵ درجه سانتیگراد |
| مصرف برق | مشخص نشده |
| تعداد کانالها | ۲۴ کانال |
ویژگیهای کنترل صنعتی و درایوها
کارت IS200EROCH1A به عنوان یک برد توسعه عملکردی در معماری کنترل تنظیمکننده EX2100 عمل میکند و از پیکربندیهای ساده و افزونه پشتیبانی میکند. این کارت به طور مستقیم با بَکپلین IS200ERBP یا IS200ERRB ارتباط برقرار میکند و از دستگاه شناسایی برد (ID) یکپارچه برای برقراری ارتباط با پردازندههای کنترل M1 یا M2 استفاده میکند. EROC وظایف حیاتی سیستم از جمله تشخیص زمین، اتصال صفحهکلید/ابزار و توزیع برق برد ترمینال را مدیریت میکند. عملکرد قطعی از طریق LED سبز نصبشده روی برد که وضعیت روشن بودن برق را به صورت بصری تأیید میکند، تضمین میشود. معماری برد برای پردازش سیگنال با چگالی بالا در ۲۴ کانال آن بهینه شده است و کیفیت سیگنال لازم برای تنظیم دقیق تحریک را حفظ میکند.
سؤالات متداول
س: آیا IS200EROCH1A در حالی که سیستم تحریک فعال است، قابلیت تعویض داغ (hot-swappable) دارد؟
ج: خیر. نصب و جداسازی باید در حالت خاموش بودن سیستم انجام شود. EROC با مسیرهای ارتباطی حیاتی بَکپلین و پردازندههای کنترل در ارتباط است؛ تعویض داغ باعث بروز خطاهای ارتباطی و احتمال از دست رفتن کنترل تحریک میشود.
س: چگونه میتوانم تأیید کنم که پردازنده کنترل EROC را شناسایی کرده است؟
ج: دستگاه شناسایی برد (ID) نسخه سختافزار و شماره سریال را ذخیره میکند که توسط کنترلر M1 یا M2 هنگام روشن شدن سیستم پرسوجو میشود. اگر برد به درستی نصب شده و LED روشن بودن برق روشن باشد، کنترلر به طور خودکار EROC را شناسایی کرده و عملکردهای رابط آن را راهاندازی میکند.
راهنمای نصب در محل
- نصب در بَکپلین: کارت را با راهنماهای موجود در شکاف بَکپلین IS200ERBP یا IS200ERRB تراز کنید. اطمینان حاصل کنید که پینهای کانکتور به طور کامل درگیر شدهاند و با فشار یکنواخت و محکم کارت را تا رسیدن به لبه بَکپلین قرار دهید.
- دستکاری قطعات: هنگام دست زدن به EROC از محافظت مناسب در برابر تخلیه الکترواستاتیک (ESD) استفاده کنید تا از آسیب به دستگاه ID و مدارهای یکپارچه جلوگیری شود.
- تأیید رابط: پس از نصب، اطمینان حاصل کنید که LED وضعیت سبز روی صفحه جلویی روشن است. اگر LED خاموش باقی ماند، بررسی کنید که بَکپلین برق ورودی دریافت میکند و برد به طور کامل نصب شده است.
- محیط: اطمینان حاصل کنید که سیستم خنککننده کابینت فعال است، زیرا کارت برای محیط کاری تا +۴۵ درجه سانتیگراد طراحی شده است. دمای محیط بالا ممکن است باعث پیری زودرس قطعات یا ناپایداری عملکرد شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
