جزئیات محصول

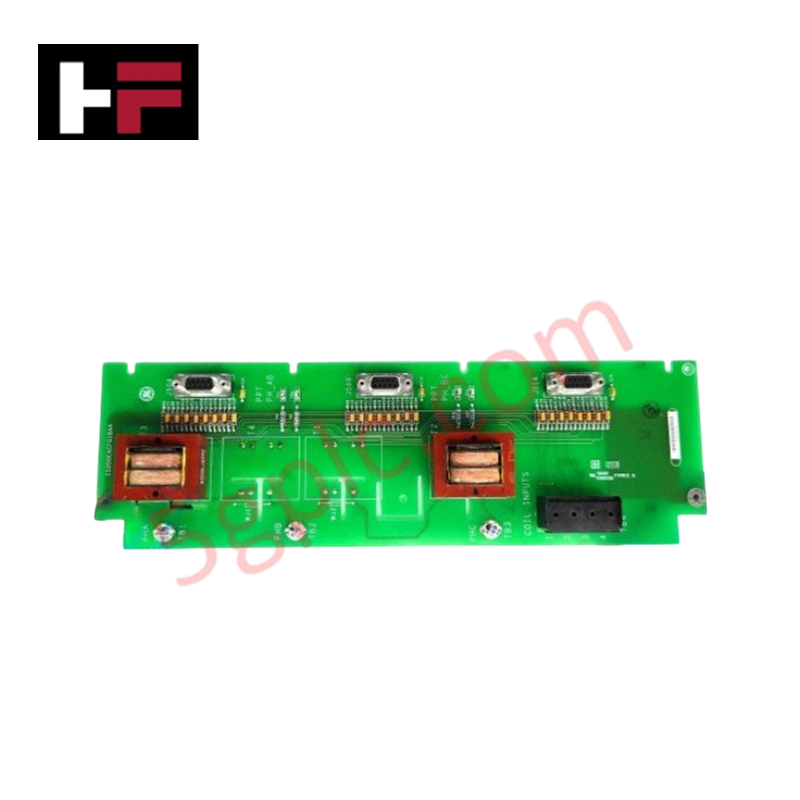

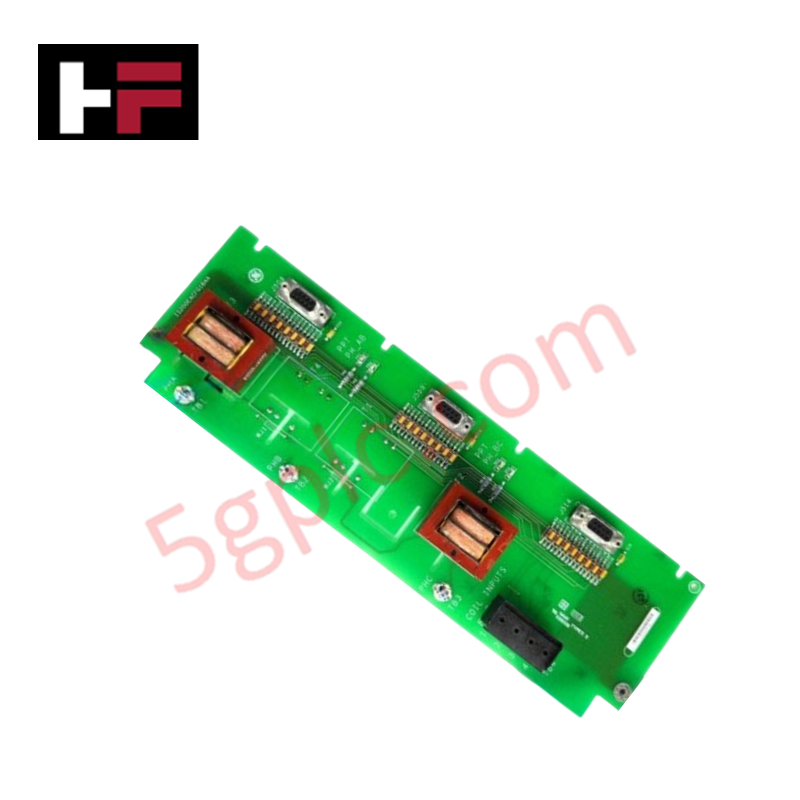

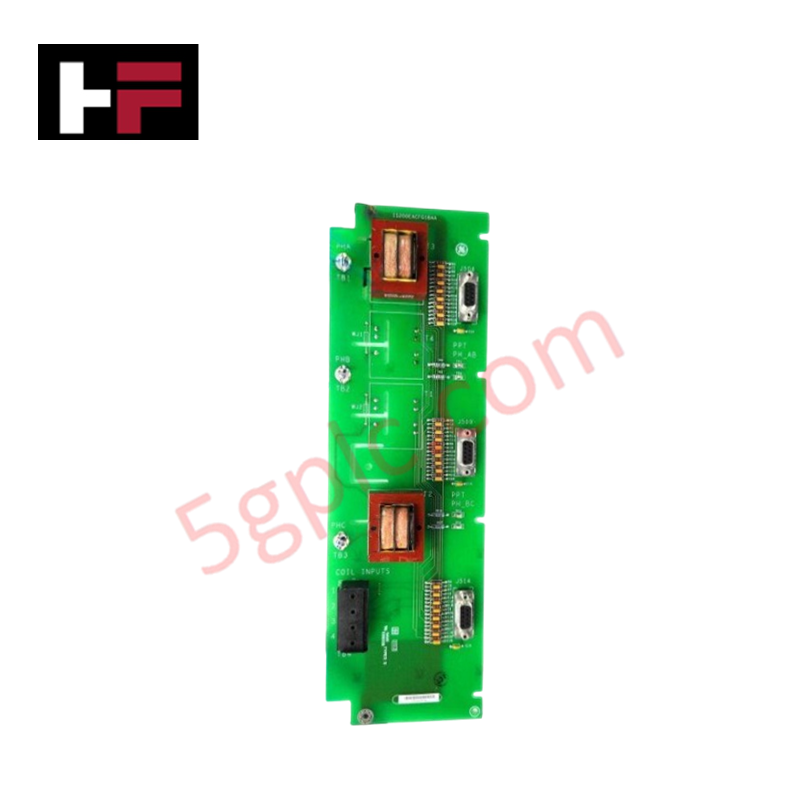

پیکربندی شده برای نظارت بر تغذیه تحریککننده در پلتفرمهای کنترل تحریک EX2100، GE IS200EACFG1B (برد بازخورد AC IS200EACFG1B) اجرای فیزیکی/الکتریکی مستقیم اندازهگیری ولتاژ و جریان AC را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200EACFG1B |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| ورودیهای اندازهگیری | ولتاژ و جریان تغذیه AC تحریککننده PPT |
سرعت ارتباط باس بکپلین و سازگاری با فریمور
برد IS200EACFG1B به عنوان رابط دریافت سیگنال در معماری کنترل EX2100 عمل میکند. این برد ولتاژ فاز خروجی گرفته شده از ترانسفورماتورهای پتانسیل را نمونهبرداری کرده و آنها را به رجیسترهای داخلی سیستم نگاشت میکند. ارتباط قطعی از طریق باس بکپلین تضمین میکند که دادههای بازخورد ولتاژ همزمان با نیازهای حلقه کنترل پردازش شوند. سازگاری فلش فریمور از طریق کنترلر اصلی مدیریت میشود که امکان تنظیم کالیبراسیون مقیاس اندازهگیری ولتاژ را برای تطبیق با نسبتهای مختلف ترانسفورماتور پتانسیل در سیستم تحریککننده فراهم میآورد.
سؤالات متداول
س: چگونه ورودیهای ولتاژ ترانسفورماتور پتانسیل (PT) روی برد تأیید میشوند؟
ج: تأیید از طریق حلقههای تست ولتاژ TP1 تا TP4 انجام میشود. ولتاژ فاز به فاز AB بین TP1 و TP2، BC بین TP3 و TP4، و CA بین TP4 و TP1 اندازهگیری میشود. اطمینان حاصل کنید که از ابزار اندازهگیری با امپدانس بالا استفاده شود تا از بارگذاری مدارهای ثانویه PT جلوگیری شود.
س: آیا میتوان این برد را بدون کالیبره مجدد حلقههای کنترل تحریک جایگزین کرد؟
ج: با توجه به اینکه این برد به عنوان رابط بازخورد آنالوگ عمل میکند، هر جایگزینی فیزیکی نیازمند تأیید مقیاسبندی بازخورد ولتاژ در نرمافزار پیکربندی EX2100 است تا اطمینان حاصل شود که مقادیر اندازهگیری شده با ورودیهای واقعی سمت اولیه مطابقت دارند.
راهنمای نصب در محل
- بازرسی پیش از نصب: برد را از نظر آسیب فیزیکی به حلقههای تست و کانکتورهای لبه بررسی کنید. اطمینان حاصل کنید که سطح PCB عاری از گرد و غبار رسانا یا آلودگیهایی است که ممکن است باعث جرقه در ولتاژ ورودی PT شود.
- سیمکشی سیگنال: سیمکشی ثانویه PT باید به گونهای انجام شود که از کابلهای خروجی جریان بالا فاصله داشته باشد. جهت فاز در هنگام اتصال به ورودیهای برد باید ثابت نگه داشته شود تا از خطاهای تغییر فاز در منطق بازخورد جلوگیری شود.
- زمینکردن: PCB باید به طور محکم در شکاف مشخص شده در رک EX2100 قرار گیرد تا اتصال صحیح به صفحه زمین شاسی برقرار شود. این امر برای پایداری مرجع اندازهگیری آنالوگ به دیجیتال ضروری است.
- نگهداری: به طور دورهای اتصال ترمینالها را بررسی کنید تا از محکم بودن آنها اطمینان حاصل شود و از ایجاد نقاط تماس با مقاومت بالا که میتواند نویز حرارتی ایجاد کرده و نسبت سیگنال به نویز اندازهگیریهای بازخورد AC را کاهش دهد، جلوگیری شود.
