جزئیات محصول

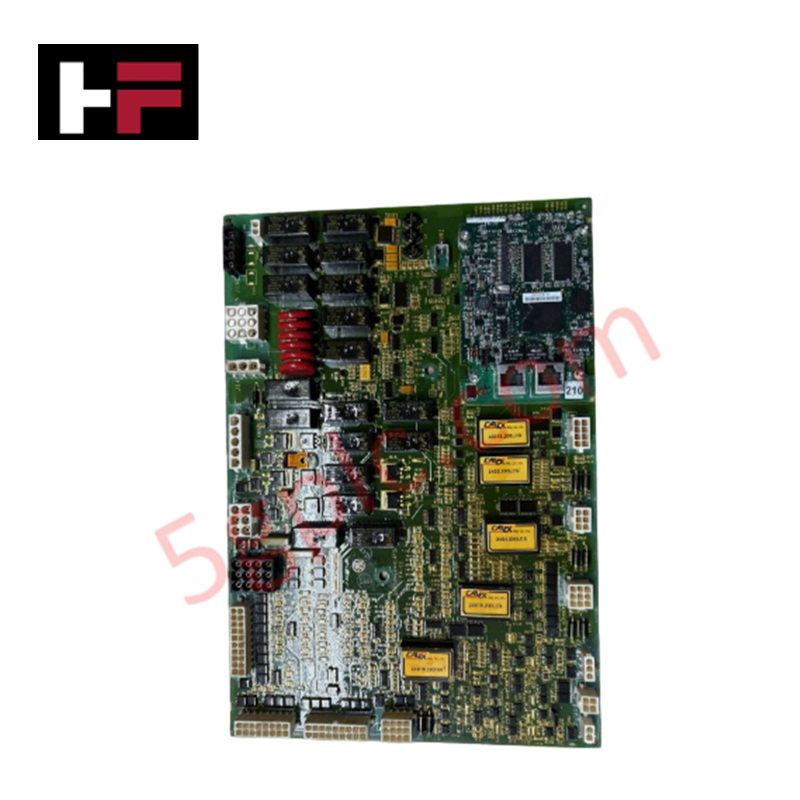

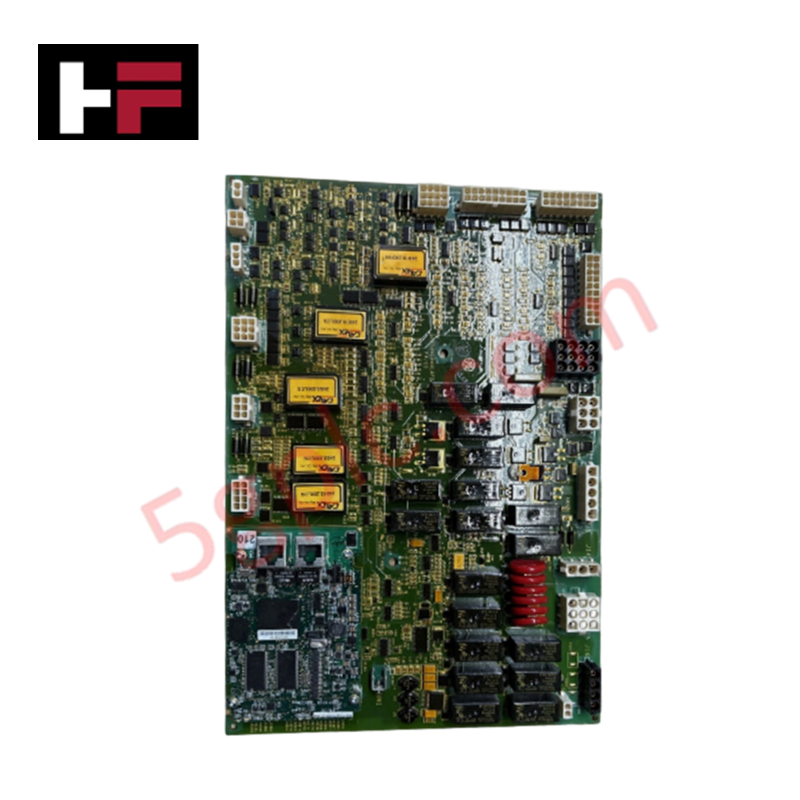

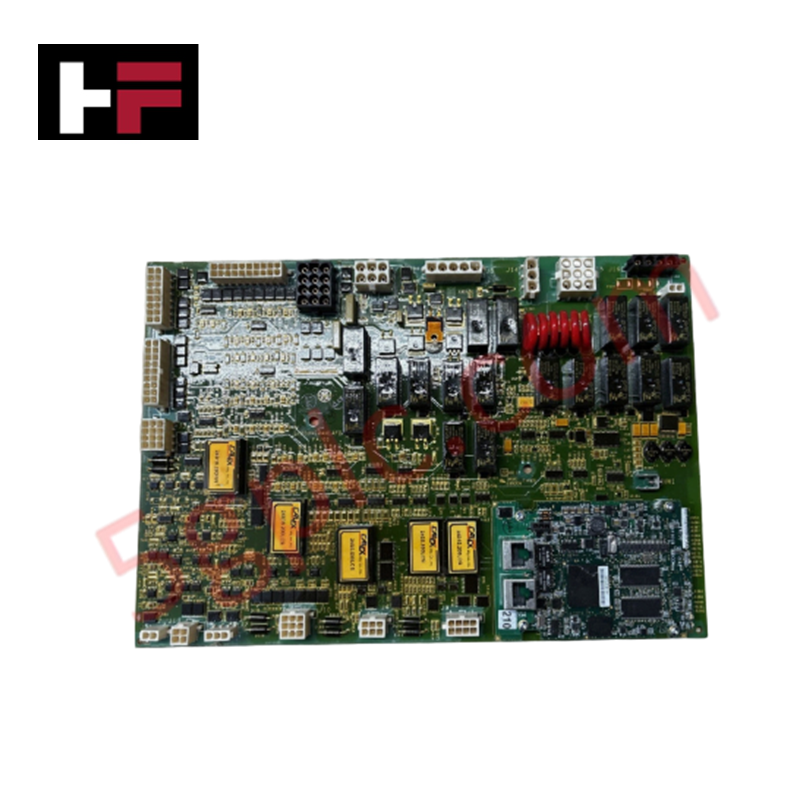

GE IS200AEPAH1AEC که با نام IS200AEPAH1A نیز فهرست شده است، به‌عنوان برد محور گام انرژی جایگزین (AEPA)، یک قطعه سخت‌افزاری اختصاصی برای تنظیم گام پره‌های توربین بادی و اجرای حرکت در پلتفرم‌های کنترلی GE Mark VIe عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200AEPAH1AEC |
| برند | GE Energy |
| مبدأ | USA |
| وزن | 0.85 kg |
| ابعاد | 280 x 210 x 45 mm |
| دمای کاری | -30 تا 65 درجه سانتی‌گراد |
| مصرف توان | 15 W (نامی) |
| پوشش برد | پوشش کانفورمال |
| بازنگری عملکردی | رده بازنگری A |
| ورودی‌های آنالوگ | 8 کانال |
| خروجی‌های آنالوگ | 1 کانال |
| ورودی‌های گسسته | 20 کانال |
| خروجی‌های گسسته | 1 کانال |
| خروجی‌های رله | 8 کانال (در مجموع 12 رله روی برد) |
| پشتیبانی از انکودر | 1 ورودی انکودر افزایشی، 1 ورودی انکودر مطلق |
| رابط‌های سریال | 2 رابط RS-485 |
| کنترل تخصصی | 1 خروجی کنترل ترمز |
| حفاظت در برابر گذراها | 6 وریستور اکسید فلزی (MOV) به‌صورت درون‌خطی |
ارتباط گذرگاه بک‌پلین و سازگاری فلش میان‌افزار
IS200AEPAH1AEC از طریق دو ردیف پین نر که در بخش بالایی-چپ مجموعه قرار دارند، مستقیماً با موتور پردازش اصلی ارتباط برقرار می‌کند. انتقال پرسرعت سیگنال در گذرگاه داخلی رک به همگام‌سازی زمان‌بندی قطعی متکی است تا از ایجاد تأخیر فاز در حلقه سروو هنگام تنظیم گام جلوگیری شود. سازگاری فلش میان‌افزار در سطح برد، اجرای یکپارچه مجموعه دستورالعمل‌ها را در نسخه‌های مختلف سیستم Mark VIe تضمین می‌کند. کانال‌های سیگنال دیجیتال دارای فیلتر داخلی هستند تا نویز الکتریکی گذرای ناشی از درایوهای پرقدرت گام توربین بادی را کاهش دهند و در رویدادهای ناپایدار شبکه، حلقه‌های بازخورد حالت پایدار را حفظ کنند.
پرسش‌های متداول
س: برد کمکی چگونه از نظر فیزیکی روی مجموعه اصلی AEPA نصب می‌شود؟
پ: برد کمکی با استفاده از فاصله‌دهنده‌های مکانیکی و پیچ‌های رزوه‌دار به PCB اصلی محکم می‌شود. پیوستگی الکتریکی بین بردها از طریق هدرهای چندپین اختصاصی برقرار می‌شود تا از وارد شدن فشار به نقاط لحیم جلوگیری شود.
س: چه سازوکارهایی از کانال‌های I/O در برابر جهش‌های اضافه‌ولتاژ محافظت می‌کنند؟
پ: شش وریستور اکسید فلزی (MOV) درون‌خطی، جهش‌های ولتاژ گذرا را در پایانه‌های سیم‌کشی میدانی محدود می‌کنند. این مقاومت‌های متغیر غیرخطی، پس‌زنی القایی ناشی از ماژول‌های ترمز دینامیکی و کنتاکتورهای میدانی را سرکوب می‌کنند.
س: آیا کانکتورهای روی برد برای چگالی‌های خاص سیم‌کشی میدانی پیکربندی شده‌اند؟
پ: هفده کانکتور عمودی با پین مادگی و آرایش‌هایی از 2 پین تا 20 پین، پیرامون PCB قرار گرفته‌اند و مسیرهای اختصاصی تخصیص پین را برای انکودرها، خطوط بازخورد گسسته و گذرگاه‌های سریال RS-485 فراهم می‌کنند.
راهنمای نصب در محل
پیش از نصب یا خارج کردن برد، ایزولاسیون کامل الکتریکی را برقرار کرده و صفر بودن پتانسیل در سراسر گذرگاه‌های توان را بررسی کنید. PCB را در یک کابینت درایو آب‌بندی‌شده و دارای کنترل دما، با استفاده از فاصله‌دهنده‌های فلزی نصب کنید تا مسیر اتصال زمین شاسی از طریق سوراخ‌های نصب آبکاری‌شده ایجاد شود. برای جلوگیری از تداخل متقابل سیگنال، اتصالات انکودر و بازخورد آنالوگ را با کابل‌های زوج‌تابیده شیلددار سیم‌کشی کنید. خطوط ارتباطی RS-485 با ولتاژ پایین را در مسیرهای لوله‌ای جداگانه و دور از کابل‌های موتور با جریان بالا عبور دهید. هنگام کار با بردهای بدون محفظه در زمان تعمیر و نگهداری، رویه‌های صحیح اتصال زمین ESD، از جمله استفاده از بند مچی متصل به زمین، را رعایت کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
