جزئیات محصول

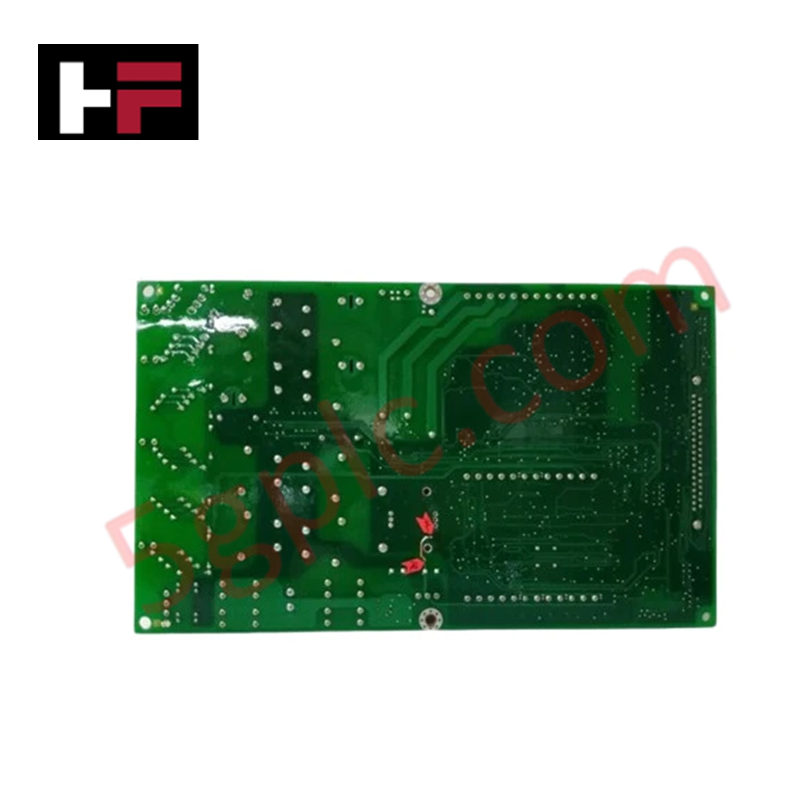

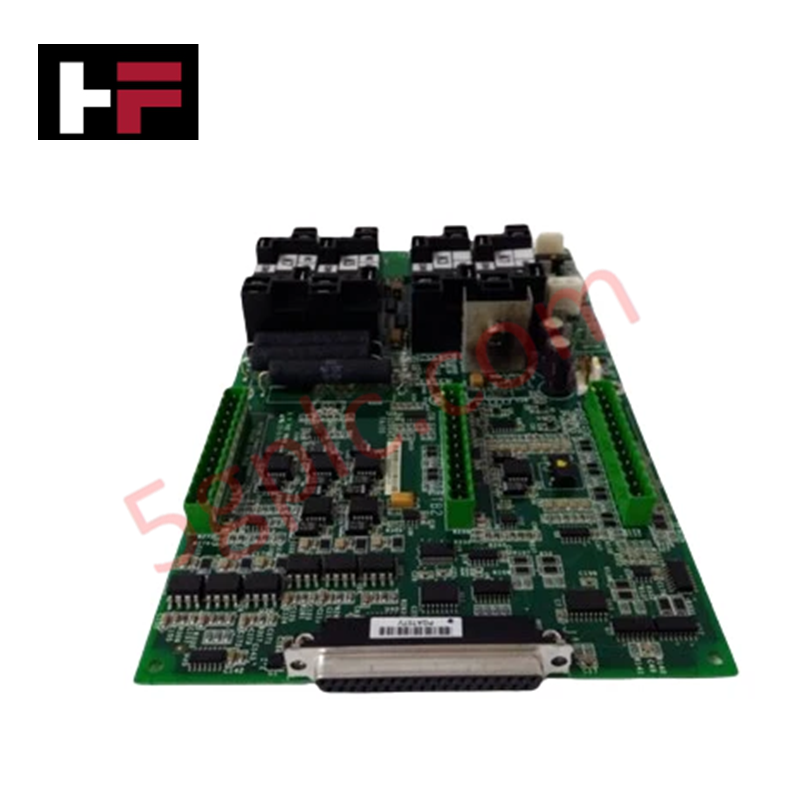

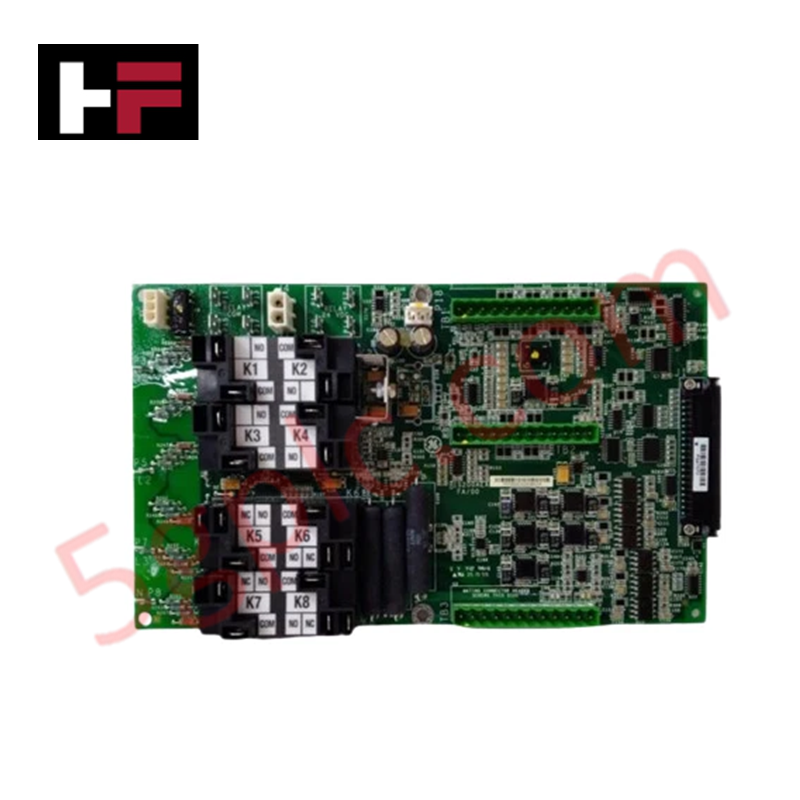

پیکربندی شده برای مدیریت سیگنال در پلتفرم‌های سیستم کنترل تحریک EX2100، GE IS200AEADH4A (IS200AEADH4A کاربرد انرژی جایگزین D) اجرای مستقیم فیزیکی/الکتریکی پردازش سیگنال آنالوگ چندکاناله را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200AEADH4A |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| وزن | مشخص نشده |
| ابعاد | ۲۶.۴۱ سانتی‌متر در ۲۱.۳۳ سانتی‌متر |
| دمای کاری | منفی ۳۰ درجه سانتی‌گراد تا ۶۵ درجه سانتی‌گراد |
| مصرف برق | مشخص نشده |
| تعداد کانال‌ها | ۶ |
| دامنه ورودی | ۱-۵ ولت DC |
| جریان خروجی | ۰-۲۰ میلی‌آمپر |
| نصب | نصب سطحی |
شبکه‌های تعیین‌شده Profinet / EtherNet/IP
ماژول IS200AEADH4A به عنوان یک رابط ورودی/خروجی با چگالی بالا عمل می‌کند و از ۶ کانال مجزا برای اتصال عناصر حسگر انرژی‌های تجدیدپذیر به هسته کنترل EX2100 استفاده می‌کند. این ماژول دامنه ورودی آنالوگ ۱-۵ ولت DC را پردازش کرده و خروجی‌های ۰-۲۰ میلی‌آمپر تنظیم‌شده را ارائه می‌دهد. از طریق ارتباط باس بک‌پلین تعیین‌شده، ماژول تضمین می‌کند که نمونه‌برداری سیگنال و به‌روزرسانی خروجی‌ها با حلقه‌های کنترل اصلی سیستم فاز-قفل باقی بمانند. سازگاری با فلش فریم‌ور در هنگام راه‌اندازی بررسی می‌شود و نقاط ورودی/خروجی را به آدرس‌های منطقی مورد نیاز برای ادغام پایدار شبکه و عملکردهای مدیریت میکروگرید نگاشت می‌کند.
سؤالات متداول
س: آیا این ماژول از تعویض داغ (hot-swapping) در رک EX2100 پشتیبانی می‌کند؟
ج: خیر. این برد از فناوری نصب سطحی استفاده می‌کند و در حلقه‌های کنترل تحریک فعال ادغام شده است؛ تعویض داغ مسیر سیگنال تعیین‌شده را مختل می‌کند و ممکن است باعث تغییر وضعیت کنترل‌نشده در دستگاه‌های میدانی متصل شود.
س: مقیاس‌بندی خروجی آنالوگ چگونه تنظیم می‌شود؟
ج: جریان خروجی ۰-۲۰ میلی‌آمپر بر اساس مقادیر رجیستر کنترل ارسال شده از کنترلر اصلی تنظیم می‌شود. تنظیمات مقیاس‌بندی باید از طریق نرم‌افزار پیکربندی سیستم انجام شود تا با نیازهای فرآیند پایین‌دستی یا تجهیزات رابط مطابقت داشته باشد.
راهنمای نصب میدانی
- محدودیت‌های محیطی: اطمینان حاصل کنید دمای محیط کابینت در بازه منفی ۳۰ درجه سانتی‌گراد تا ۶۵ درجه سانتی‌گراد باقی بماند. گرمای بیش از حد باعث ایجاد نویز حرارتی در مدارهای آنالوگ شده و دقت اندازه‌گیری را تحت تأثیر قرار می‌دهد.
- محافظت سیگنال: برای تمام مسیرهای ورودی و خروجی از کابل‌های جفت‌پیچیده و شیلددار استفاده کنید. شیلدها را به زمین مشترک مخصوص کابینت متصل کنید تا تداخل الکترومغناطیسی کاهش یافته و سیگنال‌های ۱-۵ ولت DC در محدوده دقت مشخص شده باقی بمانند.
- بازرسی کانکتورها: اتصالات رابط نصب سطحی را از نظر امنیت فیزیکی بررسی کنید. اطمینان حاصل کنید تمام کانکتورهای برد به رک محکم متصل شده‌اند تا از قطع و وصل شدن سیگنال که ممکن است به عنوان خطای فرآیند توسط منطق کنترل تفسیر شود، جلوگیری شود.
- یکپارچگی منبع تغذیه: اطمینان حاصل کنید توزیع برق به برد در پارامترهای نرمال باقی بماند، زیرا نوسانات ولتاژ می‌تواند از طریق مراحل تبدیل آنالوگ به دیجیتال و دیجیتال به آنالوگ منتقل شده و باعث ناپایداری سیگنال شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
