جزئیات محصول

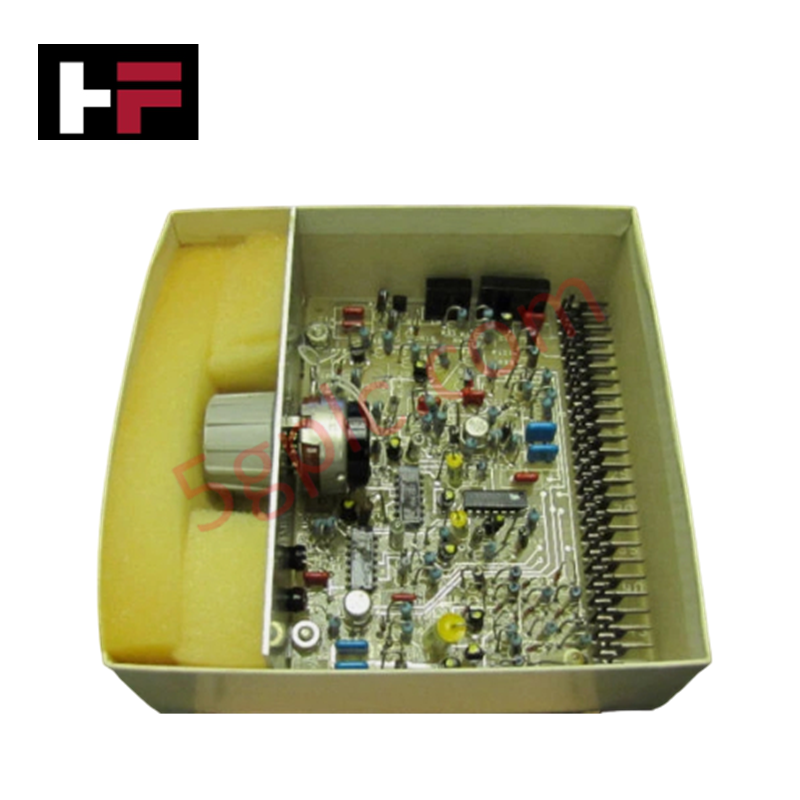

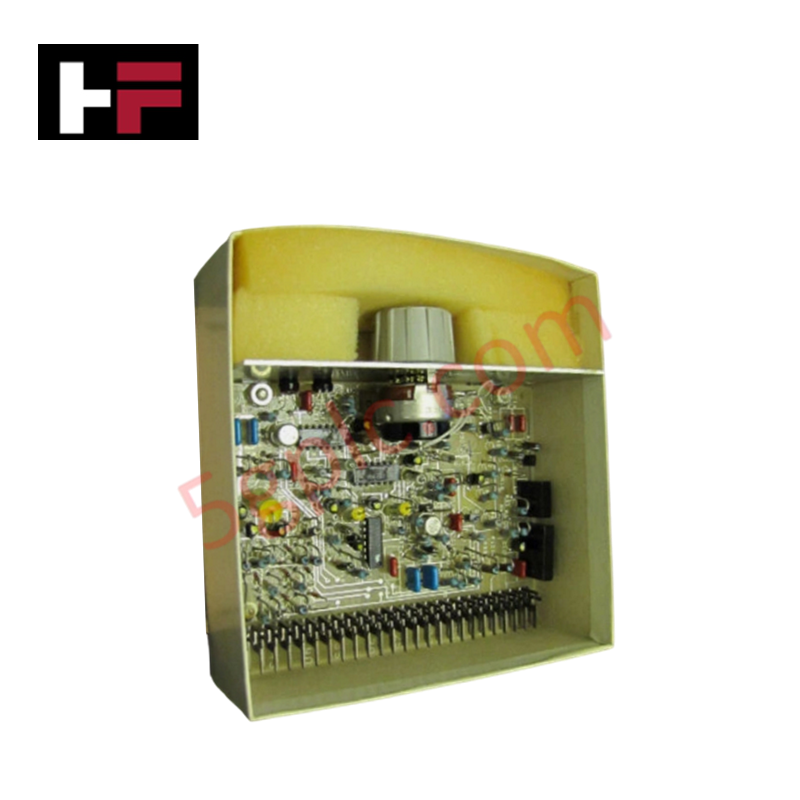

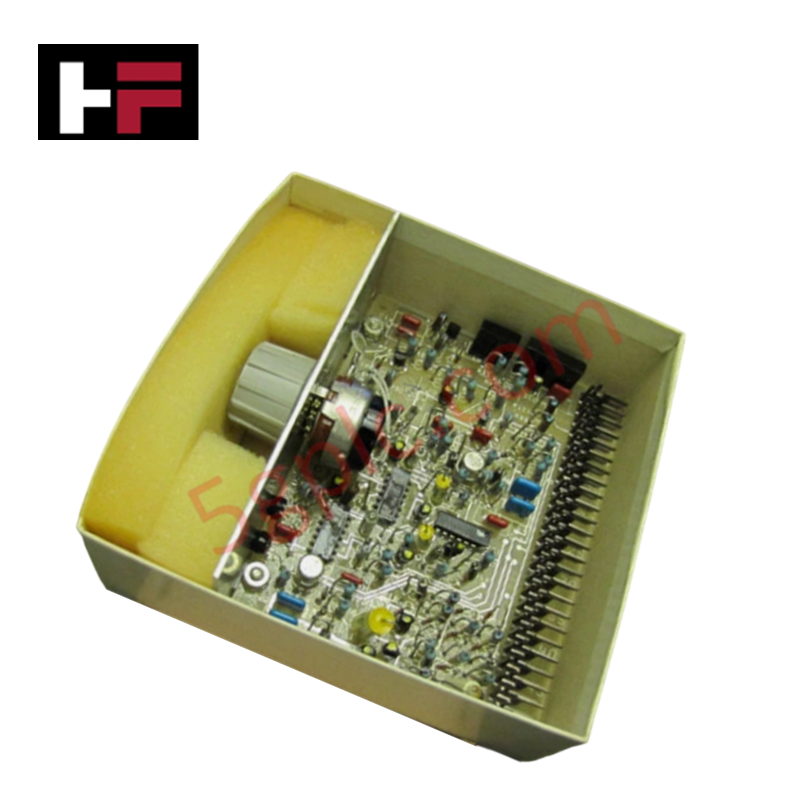

GE IC3600SHPC101C که با نام IC3600SHPC Circuit Board نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پردازش سیگنال آنالوگ و تنظیم پارامترها مبتنی بر پتانسیومتر در پلتفرم‌های Speedtronic Mark I-II عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IC3600SHPC101C |
| برند | General Electric |
| مبدأ | USA |
| وزن | 0.45 kg |
| ابعاد | 220 x 150 x 30 mm |
| دمای کاری | 0 تا 60 deg C |
| مصرف برق | 8 W |
| پلتفرم سیستم | Speedtronic Mark I / Mark II |
| اتصال لبه‌ای | پین‌های نری لبه کارت 51 پین (با شماره‌گذاری 1 تا 51) |
| تنظیمات روی برد | 1 x پتانسیومتر بزرگ، 1 x پتانسیومتر کوچک، 1 x ولوم خاکستری مرکزی |
| تعداد نیمه‌رساناها | 3 x مدار مجتمع، 4 x ترانزیستور فلزی |
| شبکه خازنی | خازن‌های استوانه‌ای زردرنگ (در اندازه‌های مختلف)، خازن‌های مربعی آبی‌رنگ |
| ساختار مکانیکی | براکت صفحه فلزی در سمت چپ |
سرعت ارتباط گذرگاه بک‌پلین و سازگاری فلش Firmware
IC3600SHPC101C از طریق رابط اتصال لبه‌ای 51 پین، مستقیماً با بک‌پلین رک کارت Mark I-II ارتباط برقرار می‌کند. مسیرکشی پرتراکم، مدارهای مجتمع و چهار ترانزیستور فلزی را به هم متصل می‌کند تا سرعت ارتباط پایدار گذرگاه بک‌پلین در حلقه‌های کنترلی آنالوگ مجزا حفظ شود. پتانسیومترهای روی برد امکان کالیبراسیون فیزیکی مستقیم نقاط تنظیم کنترلی را فراهم می‌کنند و سازگاری کامل فلش سخت‌افزاری Firmware را در نسخه‌های قدیمی رک کارت Speedtronic، بدون پیکربندی مجدد دیجیتال، تضمین می‌کنند.
سؤالات متداول
س: هنگام نصب ماژول، هم‌راستاسازی فیزیکی و اتصال زمین چگونه تضمین می‌شود؟
پ: برد برای هم‌راستا شدن با ریل‌های راهنمای محفظه کارت به براکت صفحه فلزی مستحکم در سمت چپ متکی است و تماس محکم هر 51 پین لبه‌ای را تضمین می‌کند.
س: آیا پتانسیومترهای روی برد برای کالیبراسیون نرم‌افزاری استفاده می‌شوند یا سخت‌افزاری؟
پ: پتانسیومترها و ولوم خاکستری مرکزی، تنظیم دقیق مستقیم مدار آنالوگ و کالیبراسیون سخت‌افزاری حلقه‌های پردازش سیگنال را فراهم می‌کنند.
س: برای پین‌های اتصال لبه‌ای 51 پین چه اقدامات احتیاطی مربوط به عایق‌کاری باید رعایت شود؟
پ: پین‌های لبه‌ای باید عاری از اکسیدشدگی و آلودگی باشند؛ پیش از قرار دادن برد در قاب اتصال بک‌پلین، کنتاکت‌ها را با الکل ایزوپروپیل تمیز کنید.
راهنمای نصب در محل
پیش از خارج کردن یا نصب برد، برق اصلی رک کارت Speedtronic را کاملاً قطع کنید. برای کاهش خطر تخلیه الکتریسیته ساکن روی مدارهای مجتمع و ترانزیستورهای فلزی روی برد، از بند مچی اتصال‌زمین‌شده‌ای استفاده کنید که به فولاد بدون رنگ محفظه متصل باشد. لبه‌های برد را با ریل‌های راهنمای کارت شاسی هم‌راستا کنید و ماژول را مستقیم به عقب بلغزانید تا اتصال لبه‌ای 51 پین کاملاً در سوکت بک‌پلین جا بیفتد. هرگونه تجهیزات مهارکننده پنل را با دست و بدون اعمال گشتاور اضافی سفت کنید. اطمینان حاصل کنید سیم‌کشی میدانی متصل به نقاط خارجی لبه کارت، با خطوط برق AC ولتاژبالا جداسازی دقیق داشته باشد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
