جزئیات محصول

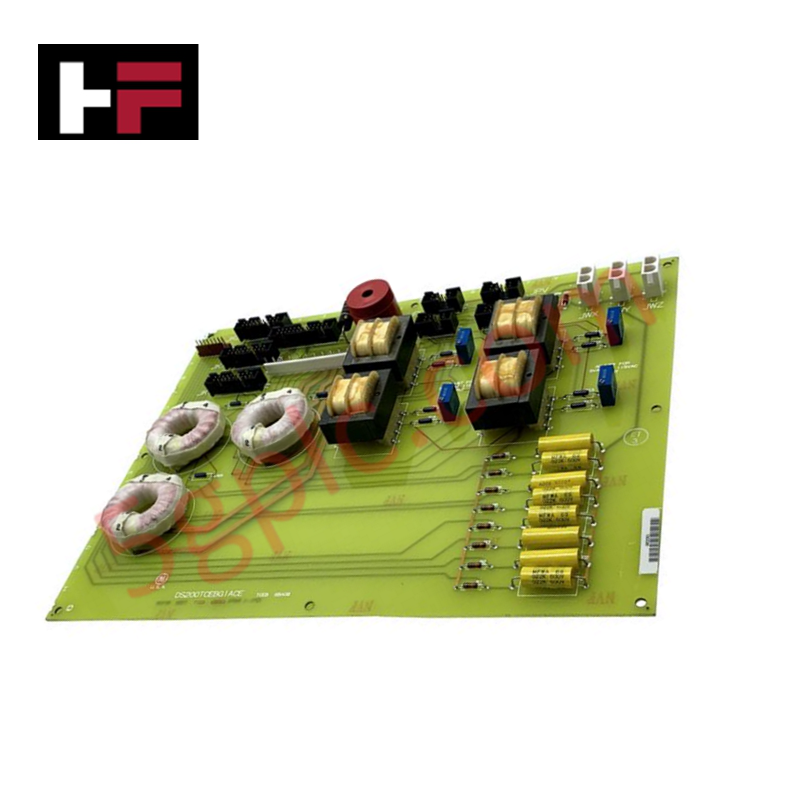

GE DS200TCEBG1A، که همچنین با نام DS200TCEB برد توسعه ترمینال حفاظتی شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای مسیریابی سیگنال و گسترش ترمینال‌ها در پلتفرم‌های کنترل توربین Mark V عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200TCEBG1A |
| برند | GE جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| ابعاد | ابعاد استاندارد PCB مارک V |
| دمای کاری | مطابق با استانداردهای محیطی مارک V |
| مصرف برق | قطعه مسیر سیگنال غیرفعال |
| کانکتورهای رابط | 1 عدد 26 پین، 4 عدد 10 پین، 3 عدد 20 پین |
| نصب مکانیکی | تثبیت با 8 پیچ |
سازگاری با کنترل صنعتی و فرم‌ویر
DS200TCEBG1A به عنوان یک رابط تنظیم سیگنال و ترمینال برای رک کنترل Mark V عمل می‌کند. برخلاف ماژول‌های پردازنده‌محور، این برد به عنوان یک مجموعه توسعه غیرفعال شامل ترانسفورماتورهای سیگنال و قطعات محدودکننده ولتاژ (مقاومت‌ها، دیودها، خازن‌ها) برای محافظت از الکترونیک کنترل پایه طراحی شده است. از آنجا که این ماژول شامل میکروپروسسورهای برنامه‌پذیر یا ماژول‌های PROM نیست، نیازی به سازگاری با فلش فرم‌ویر یا تنظیمات سرعت ارتباط باس بک‌پلین ندارد. این برد برای افزایش اتصال ورودی/خروجی در مجموعه‌های درایو پیچیده طراحی شده است بدون اینکه بار محاسباتی اضافی به کنترلر میزبان وارد کند.
سؤالات متداول
س: آیا برد نیاز به پیکربندی نرم‌افزاری یا سخت‌افزاری دارد؟
ج: خیر. DS200TCEBG1A یک برد توسعه ترمینال غیرفعال است. هیچ جامپر یا سوئیچ قابل تنظیم توسط کاربر ندارد و برای عملکرد نیازی به وارد کردن پارامتر نرم‌افزاری ندارد.
س: چند نقطه نصب برای نصب فراهم شده است؟
ج: این برد با 8 سوراخ پیچ طراحی شده است تا پایداری مکانیکی را با توجه به وزن ترانسفورماتورها و کانکتورها تضمین کند. استفاده از هر 8 پیچ برای جلوگیری از خستگی ناشی از لرزش ضروری است.
راهنمای نصب در محل
- مستندسازی: قبل از قطع هر کابل، هر کابل روبانی و دسته سیم را با شناسه کانکتور مربوطه (مثلاً JKX، JMP، JPU) برچسب‌گذاری کنید. این کار برای جلوگیری از اتصال نادرست در مرحله نصب مجدد حیاتی است.
- نگهداری قطعات: هنگام باز کردن پیچ‌های تثبیت، اطمینان حاصل کنید که برد با یک دست حمایت می‌شود تا از افتادن PCB به داخل درایو جلوگیری شود. اگر هر سخت‌افزاری (پیچ/واشر) به داخل درایو بیفتد، باید فوراً بازیابی شود تا از احتمال اتصال کوتاه الکتریکی یا تداخل مکانیکی جلوگیری شود.
- یکپارچگی کانکتورها: قبل از اتصال، تمام کانکتورها (JKX/Y/Z، JMP، JVA و غیره) را از نظر پین‌های خمیده یا آلودگی بررسی کنید. اطمینان حاصل کنید که کابل‌ها به طور کامل جا زده و قفل شده‌اند تا یکپارچگی سیگنال حفظ شود.
- نصب: هر 8 پیچ نصب را به طور یکنواخت سفت کنید تا PCB به طور صاف روی پایه‌ها قرار گیرد و از فشار مکانیکی روی برد یا قطعات نصب شده جلوگیری شود.
- ایمنی: اطمینان حاصل کنید که سیستم درایو کاملاً خاموش و خازن‌ها تخلیه شده‌اند قبل از برداشتن یا نصب برد تا از بروز اتصال کوتاه یا شوک الکتریکی ناخواسته جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
