جزئیات محصول

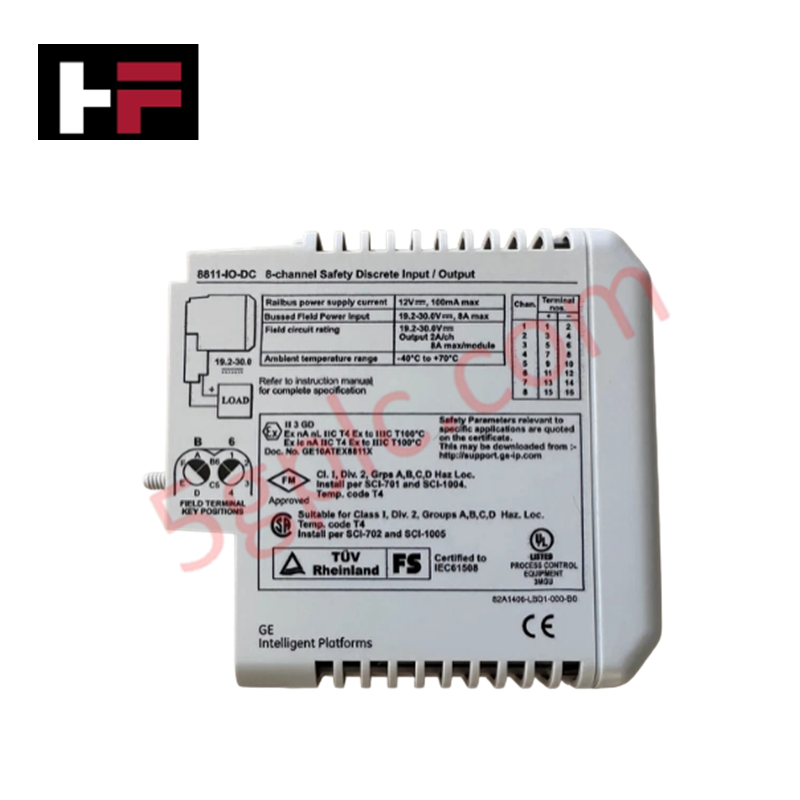

GE 8811-IO-DC که با عنوان 8811-IO-DC نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای دریافت ایمن سیگنال‌های فیلد و سوئیچ‌کردن خروجی‌های گسسته در سیستم‌های PAC8000 SafetyNet عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 8811-IO-DC |
| برند | GE / GE Fanuc |
| مبدأ | ایالات متحده آمریکا |
| دمای کاری | ۴۰- تا ۷۰+ درجه سانتی‌گراد |
| مصرف برق | ۷۰ میلی‌آمپر توان سیستم، ۵۰ میلی‌آمپر توان فیلد |
| نوع ماژول | ورودی/خروجی گسسته ایمنی قابل پیکربندی |
| تعداد کانال | ۸ کانال |
| سرعت اسکن/پاسخ | قابل پیکربندی از ۱ تا ۸ میلی‌ثانیه |
| مقادیر نامی جریان | روشن/خاموش ورودی: ۰٫۹ میلی‌آمپر؛ خروجی: ۲ آمپر DC برای هر نقطه (حداکثر ۶ آمپر DC برای هر ماژول) |
| انواع خروجی | خروجی‌های گسسته یا پالسی |
| معماری گذرگاه | رابط Railbus مربوط به PAC8000 از طریق مجموعه کریر |
سرعت ارتباط گذرگاه بک‌پلین و سازگاری فلش Firmware
ماژول 8811-IO-DC وضعیت کانال‌های گسسته و پرچم‌های تشخیصی را مستقیماً از طریق بک‌پلین پرسرعت PAC8000 Railbus هدایت می‌کند. این کارت با برقراری ارتباط از طریق ماژول رابط گذرگاه (BIM) یا کنترلر ایمنی، زمان‌های اسکن قطعی سیگنال را که بین ۱ تا ۸ میلی‌ثانیه قابل پیکربندی هستند، حفظ می‌کند. این معماری، سرعت ارتباط گذرگاه بک‌پلین را در کریرهای توسعه‌یافته حفظ کرده و هم‌زمان سازگاری دقیق فلش Firmware را میان گره‌های ورودی/خروجی ایمنی و کنترلرهای سیستم اعمال می‌کند.
سؤالات متداول
س: آیا تعویض ماژول 8811-IO-DC به قطع کردن ترمینال‌های سیم‌کشی فیلد نیاز دارد؟
پ: خیر. سیم‌کشی فیلد مستقیماً به یک ترمینال فیلد جداگانه متصل می‌شود که روی مجموعه کریر چفت می‌شود؛ بنابراین می‌توان ماژول را بدون ایجاد اختلال در خطوط فیلد، به‌صورت گرم تعویض کرد.
س: کدگذاری مکانیکی در ماژول 8811-IO-DC چگونه اجرا می‌شود؟
پ: کریر PAC8000 و سیستم ترمینال فیلد از آرایشی با کدگذاری مکانیکی استفاده می‌کنند که از قرار دادن نوع نادرست ماژول در یک شیار کدگذاری‌شده جلوگیری می‌کند.
دستورالعمل‌های نصب در محل
- پایه کریر را روی یک ریل DIN استاندارد چفت کنید یا مستقیماً روی قاب پنل تخت نصب کنید.
- کانکتورهای ماژول 8811-IO-DC را با موقعیت شیار کریر هم‌راستا کنید و آن را محکم فشار دهید تا مکانیزم قفل درگیر شود.
- ترمینال فیلد را در مجاورت شیار ماژول به کریر متصل کنید تا در جای خود چفت شود.
- ورودی‌های گسسته فیلد و مدارهای بار را به ترمینال متصل کنید و قطبیت صحیح منابع تغذیه فیلد ۲۴ ولت DC را رعایت کنید.
- بررسی کنید که جریان بار خروجی فیلد برای هر کانال از ۲ آمپر DC و برای هر ماژول در مجموع از ۶ آمپر DC بیشتر نباشد تا از مسیرهای سوئیچینگ داخلی محافظت شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
