جزئیات محصول

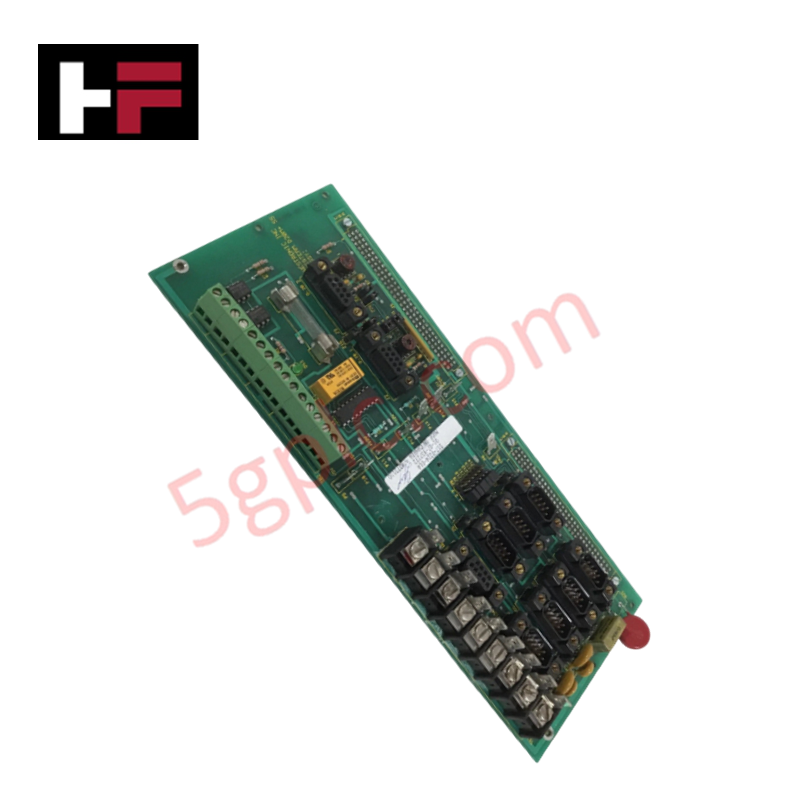

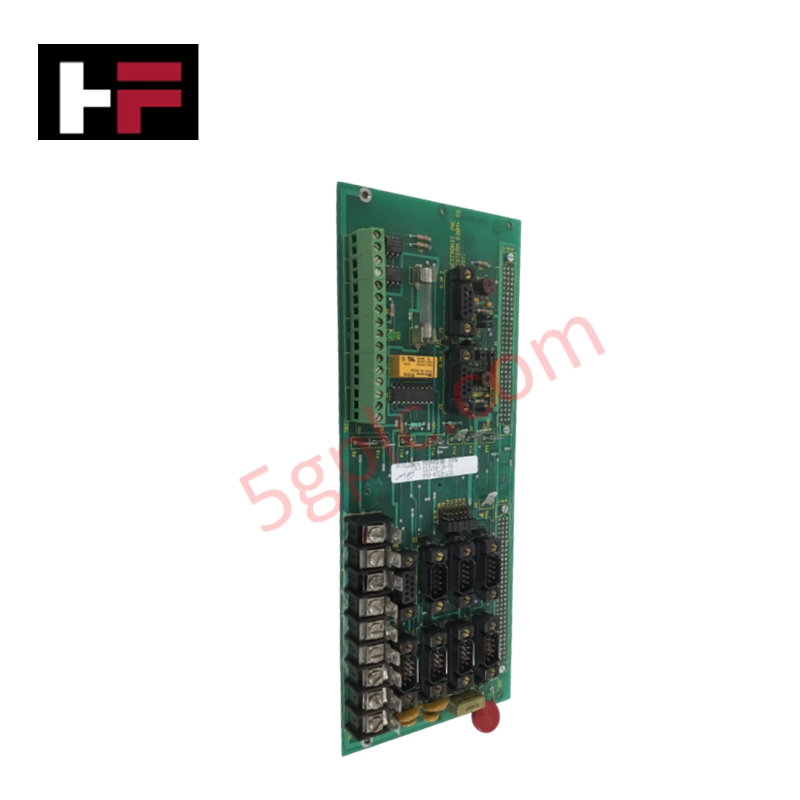

برای خاتمه سیگنال‌های میدانی و حفاظت مدار در شبکه‌های کنترل پست برق D20 و D200 پیکربندی شده است، GE 517-0224 (پنل ترمینال D20 M+SS) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این واحد اتصالات سیم‌کشی میدانی را مستقیماً به ماژول کنترل اصلی D20 M+SS و از آن هدایت می‌کند و با ایجاد یک رابط ترمینال سازمان‌یافته، امکان تعمیر و نگهداری ماژول را بدون جدا کردن هادی‌های میدانی فراهم می‌سازد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 517-0224 |
| برند | GE |
| مبدأ | USA |
| دمای کاری | -20 تا +70 درجه سانتی‌گراد |
| مصرف توان | محفظه غیرفعال (مصرف پایه 0 W) |
| رابط سیم‌کشی | ترمینال‌های پیچی |
| قطعه حفاظتی | دیودهای حفاظت یکپارچه |
| سازگاری سیستم | کنترلرهای اتوماسیون پست برق GE D20 / D200 |
| ماژول اختصاصی | ماژول کنترل GE D20 M+SS |
مقیاس‌پذیری چگالی ورودی/خروجی و مسیریابی دیودهای حفاظتی
پنل 517-0224 مقیاس‌پذیری چگالی ورودی/خروجی را مدیریت می‌کند و هم‌زمان سخت‌افزار پردازش اصلی را از گذراهای ولتاژ بالای میدانی ایزوله نگه می‌دارد. دیودهای حفاظتی یکپارچه، ولتاژهای پلاریته معکوس و ولتاژهای برگشتی القایی ایجادشده هنگام سوئیچ‌کردن کنتاکت‌های میدانی را سرکوب می‌کنند. این ساختار جداسازی از کوپل‌شدن نویز در کانال‌های ارتباطی باس بک‌پلین جلوگیری کرده و انتقال قطعی داده و سازگاری فلش فریم‌ور را در سراسر معماری اتوماسیون پست برق D20 حفظ می‌کند.
سؤالات متداول
س: دیودهای یکپارچه روی پنل 517-0224 چه حفاظت مشخصی ارائه می‌کنند؟
پ: دیودهای حفاظتی جهش‌های ولتاژ معکوس و جریان‌های اضافه القایی ناشی از تجهیزات میدانی را مسدود می‌کنند و مانع رسیدن گذراهای الکتریکی به ماژول اصلی D20 M+SS و آسیب‌دیدن آن می‌شوند.
س: آیا می‌توان ماژول معیوب D20 M+SS را بدون جدا کردن سیم‌کشی میدانی تعویض کرد؟
پ: بله. سیم‌کشی میدانی به‌صورت دائمی روی ترمینال‌های پیچی پنل ترمینال 517-0224 متصل می‌ماند؛ بنابراین می‌توان ماژول فعال را بدون ایجاد اختلال در دسته‌سیم میدانی از جای خود خارج و تعویض کرد.
راهنمای نصب میدانی
- پیش از نصب یا سیم‌کشی، اطمینان حاصل کنید که همه منابع تغذیه میدانی هدایت‌شده به پنل ترمینال کاملاً ایزوله و بی‌برق هستند.
- پنل 517-0224 را با استفاده از تجهیزات نصب مناسب داخل محفظه کنترل محکم کنید و از استحکام نصب مکانیکی اطمینان یابید.
- انتهای هادی‌های میدانی را حدود 6 تا 8 میلی‌متر لخت کنید و در محل‌های مربوط به ترمینال قرار دهید؛ سپس پیچ‌ها را تا محدوده گشتاور مشخص‌شده سفت کنید تا از مقاومت بالای تماس جلوگیری شود.
- پلاریته ولتاژ DC را در دو سوی ترمینال‌ها بررسی کنید تا اطمینان یابید جریان میدانی با جهت بایاس مستقیم دیودهای حفاظتی داخلی مطابقت دارد.
- اتصال زمین سازه‌ای کابینت را با هادی کم‌امپدانس (کمتر از 0.1 اهم) به Earth برقرار کنید تا مسیرهای سرکوب گذرا به‌درستی عمل کنند.
