جزئیات محصول

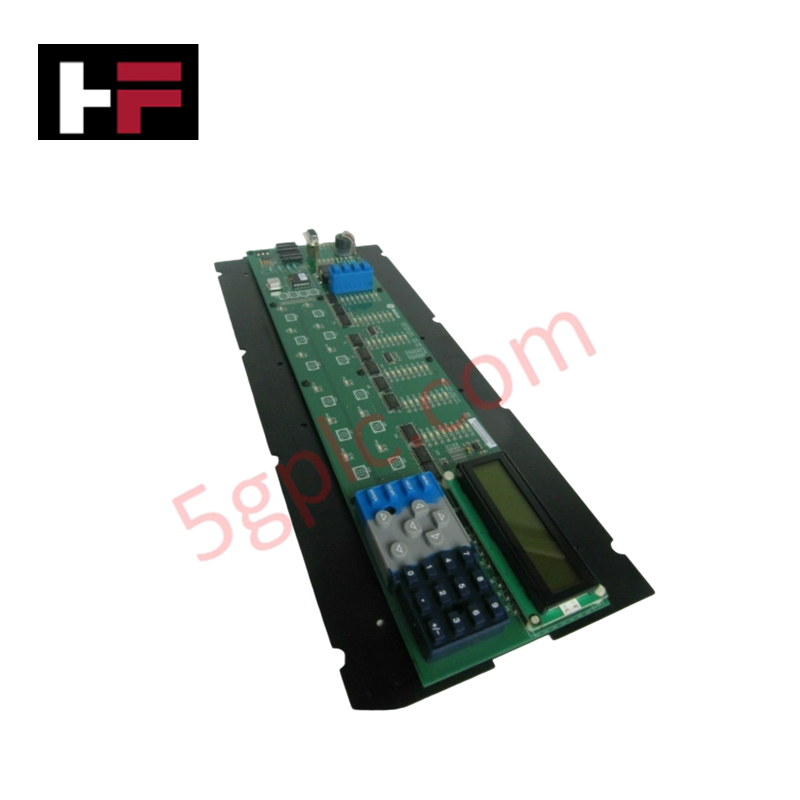

GE 12A0-0001-E1 که با عنوان 12A0-0001-E1، برد مدار چاپی مجموعه پنل جلویی نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای پردازش رابط انسان و ماشین (HMI)، کنترل نمایشگر و نمایش وضعیت محلی در پلتفرمهای حفاظتی رله یونیورسال (UR) شرکت GE Multilin عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 12A0-0001-E1 |
| برند | GE / GE Multilin |
| مبدأ | USA |
| ابعاد | نصب استاندارد قاب جلویی سری Multilin UR |
| دمای کار | -40 تا +60 درجه سانتیگراد |
| مصرف توان | تغذیه از بکپلین منطقی (ریل منبع تغذیه DC داخلی) |
| پلتفرم سیستم | GE Multilin UR Series (C60, L90, T60, B30, etc.) |
| درگاههای رابط | درگاه تعمیر و نگهداری RS-232 / USB در پنل جلویی، هدر رابط LCD |
| پشتیبانی نمایشگر | نمایشگر کریستال مایع (LCD) و ماتریس راهانداز LEDهای وضعیت |
سرعت ارتباط گذرگاه بکپلین و سازگاری فلش firmware
برد پنل جلویی 12A0-0001-E1 رمزگشایی فشردن کلیدهای محلی، چرخههای بهروزرسانی نمایشگر و فعالسازی قفلشونده هشدارهای LED در لحظه را برای رابط رله حفاظتی مدیریت میکند. این برد با مدیریت مستقل تعامل کاربر محلی و پیامهای عیبیابی درگاه جلویی، بار مدیریت وظایف HMI را از پردازنده اصلی حفاظتی کاهش میدهد و سرعت بالای ارتباط گذرگاه بکپلین را برای محاسبات حیاتی قطع و ثبت خطا حفظ میکند. این مجموعه سازگاری دقیق فلش firmware را میان نسخههای مختلف پردازنده سری UR حفظ میکند و امکان تعویض یکپارچه سختافزار را بدون ایجاد اختلال در منطق اهداف ثبتشده رله یا نقاط تنظیم حفاظتی فراهم میسازد.
سؤالات متداول
س: برد 12A0-0001-E1 چگونه با ماژول پردازنده اصلی رله ارتباط برقرار میکند؟
پ: این برد مستقیماً از طریق کابلهای ریبون فلکس چندپین به مادربرد شاسی داخلی رله متصل میشود؛ این کابلها توان سیگنال، ارتباط سریال عیبیابی و گذرگاههای کنترل نمایشگر را منتقل میکنند.
س: آیا هنگام تعویض برد 12A0-0001-E1 به کالیبراسیون میدانی یا برنامهریزی نرمافزاری نیاز است؟
پ: به کالیبراسیون سختافزاری نیازی نیست. این برد بهعنوان رابط فیزیکی HMI عمل میکند؛ تمام تنظیمات رله، پیکربندیهای سیستم و منطق حفاظتی در حافظه ماژول پردازنده اصلی ذخیره میشوند.
راهنمای نصب میدانی
- پیش از باز کردن محفظه جلویی، برق کنترلی شاسی Multilin UR را قطع کرده و مدارهای ثانویه CT/PT ولتاژ بالا را ایزوله کنید.
- پیش از کار با قطعات PCB داخلی، با استفاده از مچبند ESD متصل به نقطه اتصال زمین شاسی رله، خود را زمین کنید.
- مجموعه قاب بیرونی را جدا کرده و کابلهای ریبون فلکس را با دقت از هدرهای برد 12A0-0001-E1 جدا کنید.
- بستهای نگهدارنده PCB را که آن را به قاب جلویی متصل کردهاند باز کنید و برد را با واحد جدید 12A0-0001-E1 تعویض کنید.
- تمام تسمههای اتصال زمین و کانکتورهای ریبون را دوباره متصل کنید و پیش از بستن پنل جلویی و وصل مجدد برق کمکی، از همراستایی کامل کانکتورها اطمینان حاصل کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
