جزئیات محصول

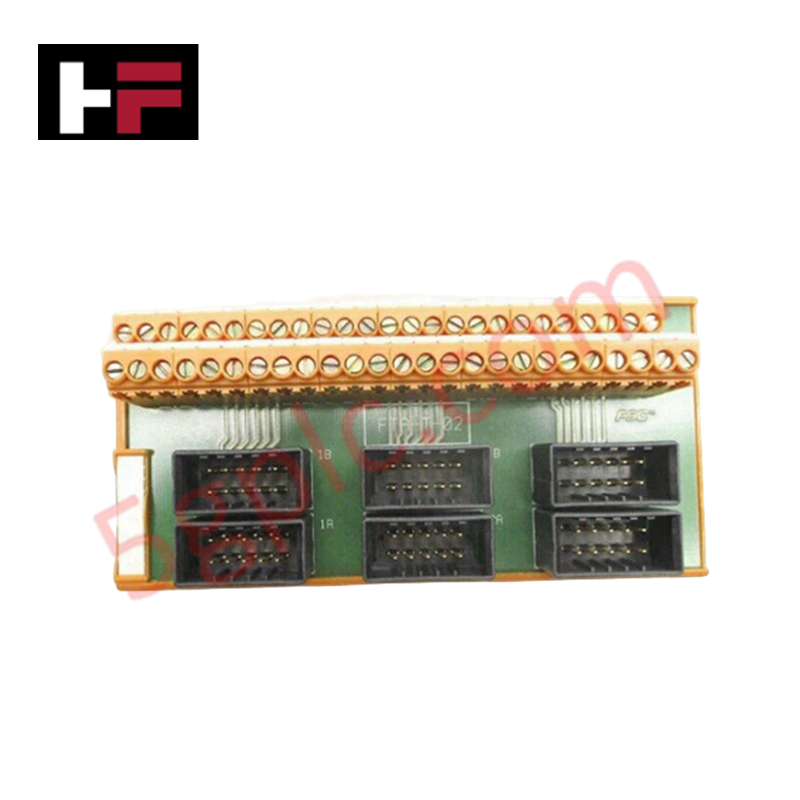

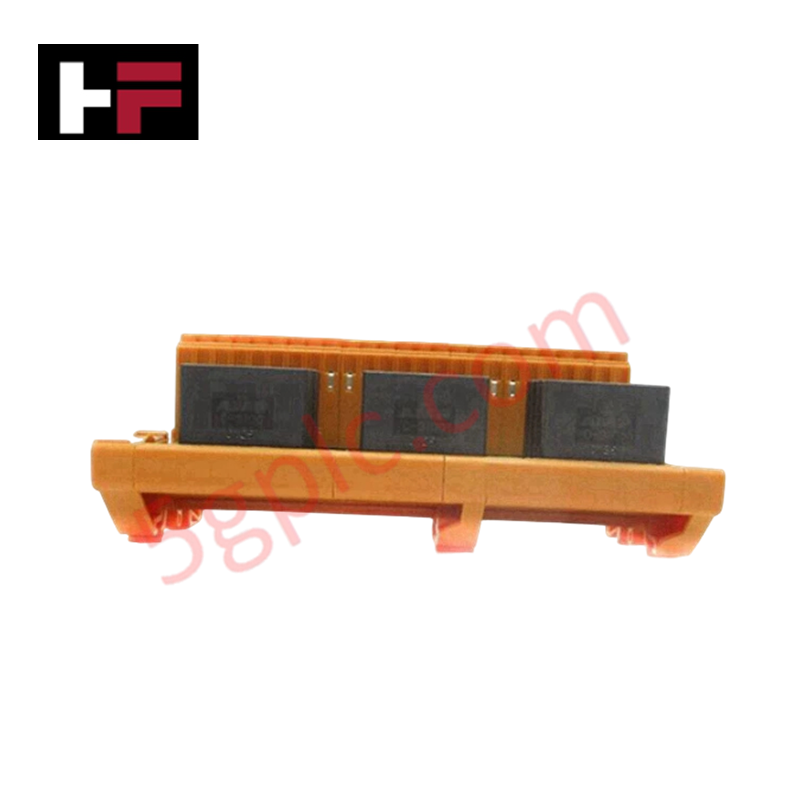

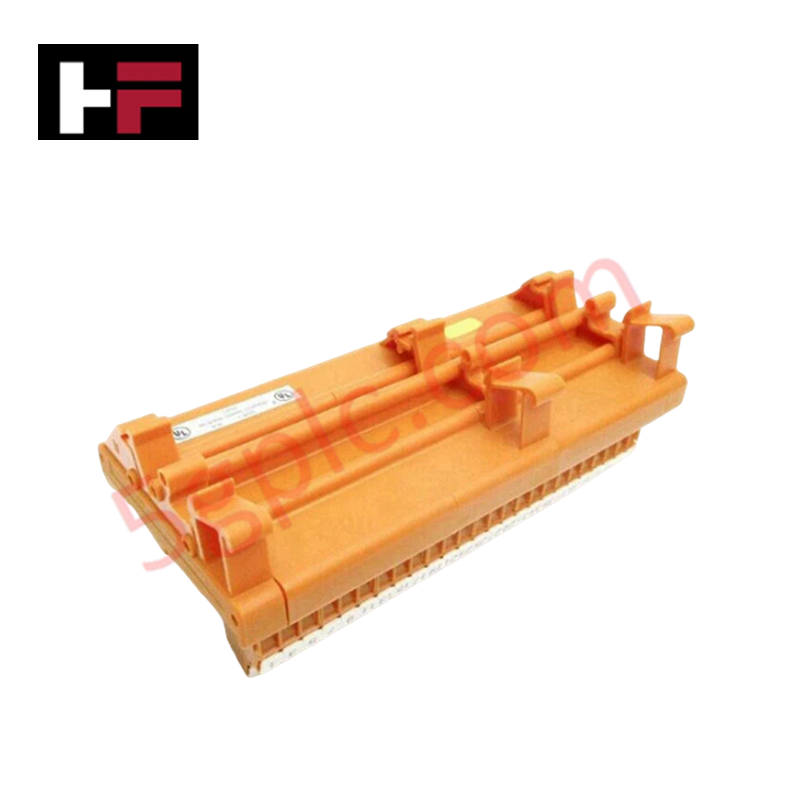

Honeywell FTA-E-02 که به عنوان FTA-E-02 مجموعه پایانی میدانی نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای توزیع خروجی دیجیتال با چگالی بالا در معماریهای شبکه کنترل فرآیند و ایمنی عمل میکند. این واحد خاتمه فیزیکی مستقیم برای ۲۴ کانال فراهم میکند و مسیر سیگنال بین ماژولهای خروجی کنترلر و عناصر کنترل نهایی در سمت میدانی را از طریق اتصال استاندارد ۵۶ پین ELCO تسهیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FTA-E-02 |
| برند | Honeywell |
| ابعاد | ۱۲۵ در ۷۰ در ۵۵ میلیمتر |
| تعداد کانالها | ۲۴ (۶ گروه ۴ تایی) |
| حداکثر ولتاژ | ۳۶ VAC/۵۰ VDC (رده ۳)؛ ۱۲۵ VAC/۱۵۰ VDC (رده ۲) |
| حداکثر جریان پیوسته | ۲ آمپر به ازای هر کانال |
ایزولاسیون کانال به کانال در DCS
FTA-E-02 از طراحی یکپارچهای استفاده میکند تا ایزولاسیون کانال به کانال را در شش گروه خروجی مستقل خود حفظ کند. این ایزولاسیون از انتشار خطاهای الکتریکی یا جریانهای گذرا که در یک حلقه خروجی رخ میدهد به کانالهای مجاور یا بکلین کنترلر مرکزی جلوگیری میکند. با رعایت دقیق استانداردهای IEC 1010 برای دستهبندیهای ولتاژ بیش از حد، این مجموعه تضمین میکند که سیگنالهای کنترلی سطوح یکپارچگی تعریف شده را حفظ کرده و خطر تداخل حالت مشترک در حلقههای ابزار دقیق پیچیده فرآیند را کاهش میدهد.
سؤالات متداول
س: آیا میتوان قطبیت کانکتور ELCO را پس از نصب مجموعه تغییر داد؟
ج: بله، قطبیت سوکت ELCO با استفاده از ابزار قطبیتدهی ELCO (شماره قطعه ۰۶ ۱۹۸۹ ۰۲) قابل تنظیم است. سوکت از شش موقعیت متمایز در هر طرف پشتیبانی میکند. توصیه میشود این تنظیم قبل از اتصال کابل میدانی انجام شود تا از آسیب مکانیکی به کلیدهای قطبیت جلوگیری شود.
س: آیا محدودیت خاصی برای سیمکشی ولتاژهای مختلف در ۲۴ کانال وجود دارد؟
ج: FTA اجازه میدهد تا اتصالات ولتاژ مخلوط بین شش گروه چهار کاناله برقرار شود. با این حال، اپراتورها باید اطمینان حاصل کنند که پیکربندی سیمکشی با محدودیتهای دستهبندی ولتاژ بیش از حد مربوطه (رده ۲ یا رده ۳) که در مشخصات تعریف شده است، مطابقت دارد تا از شکست دیالکتریک یا خرابی عایق جلوگیری شود.
راهنمای نصب میدانی
- مجموعه را روی ریل استاندارد DIN EN نصب کنید و اطمینان حاصل کنید که طول ریل حداقل ۱۲۶ میلیمتر برای نصب مکانیکی مطمئن باشد.
- اطمینان حاصل کنید که کلید قطبیت سوکت ELCO با کانکتور کابل جفت شده مطابقت دارد؛ عدم تطابق کلیدها ممکن است باعث خم شدن پینها یا تماس ناقص شود.
- دستگاههای میدانی را به پینهای مربوطه متصل کنید. اطمینان حاصل کنید که جریان پیوسته کل از ۲ آمپر به ازای هر کانال تجاوز نکند تا یکپارچگی ترمینال حفظ شود.
- اطمینان حاصل کنید که ریل DIN به مسیر زمین با امپدانس پایین متصل شده است تا تداخل الکترومغناطیسی (EMI) کاهش یابد.
- با تغییر وضعیت خروجیها از کنترلر و اندازهگیری سطح ولتاژ در ترمینالهای میدانی با مولتیمتر با امپدانس بالا، صحت اجرای وضعیت کانال را تأیید کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
