جزئیات محصول

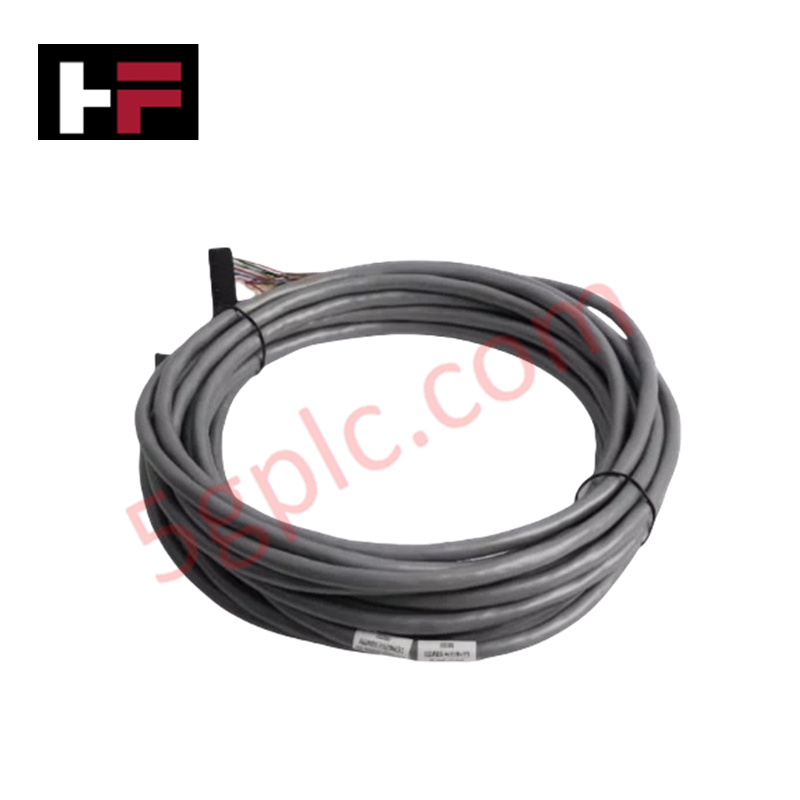

کابل Honeywell FS-SICC-0001/L3 (کابل اتصال داخلی سیستم FS-SICC-0001) که برای مسیردهی سیگنال با یکپارچگی بالا بین رکها در پلتفرمهای ایمنی Honeywell پیکربندی شده است، اتصال فیزیکی/الکتریکی مستقیم را فراهم میکند. این کابل، شاسیهای پردازشی را از طریق یک مجموعه کابل دوجداره و شیلددار به طول ۳ متر، به زیرمجموعههای I/O راه دور متصل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FS-SICC-0001/L3 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۲٫۰ کیلوگرم (وزن حمل) |
| ابعاد | قطر خارجی ۹٫۹۳ میلیمتر (۰٫۳۹ اینچ) × طول ۳ متر |
| دمای کارکرد | ۲۰- تا ۶۰+ درجه سانتیگراد |
| مصرف برق | مجموعه اتصال غیرفعال (بدون مصرف برق داخلی) |
| ساختار کابل | ۲۰ رشته هادی AWG 22 (۰٫۳۴ میلیمتر مربع) |
| شیلد | ساختار دوجداره و شیلددار |
| نوع کابل | کابل اتصال داخلی سیستم برای I/O شاسی |
| سازگاری سیستم | پلتفرمهای Honeywell Safety Manager / FSC |
ویژگیهای اتصال داخلی سیگنال کنترل فرایند و DCS
کابل FS-SICC-0001/L3 از اصول ایزولاسیون کانالبهکانال برای سرکوب تداخل الکترومغناطیسی هنگام انتقال بین شاسیهای کنترل و رابطهای ترمینال فیلد بهره میبرد. ساختار مسی ۲۰ رشتهای و دوجداره شیلددار، کوپلشدن نویز و افت سیگنال را در فاصله ۳ متری محدود میکند و عبور قطعی سیگنالهای منطقی گسسته و تلهمتری فیلد با پروتکل حلقه ۴-۲۰ میلیآمپر HART را فراهم میسازد.
سؤالات متداول
س: ساختار دوجداره و شیلددار چه تأثیری بر حذف نویز در محیطهای دارای EMI بالا دارد؟
پ: شیلد دوگانه فویلی و بافتهشده، ۲۰ هادی داخلی AWG 22 را از تداخلهای خازنی و القایی سرگردان ایزوله میکند و یکپارچگی سیگنال را در اتصالات داخلی شاسی حفظ مینماید.
س: آیا میتوان کابل FS-SICC-0001/L3 را هنگام روشن بودن شاسی سیستم جدا کرد؟
پ: جداکردن کابل هنگام کار فعال سیستم فقط در پیکربندیهای رک I/O افزونه مجاز است؛ خارجکردن کابل فعال تککاناله، کانالهای I/O فرایند در حال کار را از منطق کنترلر مرکزی جدا میکند.
راهنمای نصب در محل
- مسیریابی و شعاع خمش: کابل ۳ متری را در مسیرهای سیمکشی ولتاژ پایین یا سینیهای کابل نصب کنید. اطمینان حاصل کنید شعاع خمش ثابت بیش از ۶۰ میلیمتر باقی بماند تا از خستگی هادی و پارگی شیلد جلوگیری شود.
- همراستاسازی کانکتور: کلیدهای جهتگیری کانکتور را دقیقاً با رابط I/O شاسی هدف همراستا کنید. محفظه کانکتور را کاملاً در جای خود بنشانید و یراقآلات نگهدارنده را برای مقاومت در برابر لرزش محکم کنید.
- اتصال زمین شیلد: سیم تخلیه شیلد را به نقطه اتصال زمین کابینت مرکزی پرس و متصل کنید تا از ایجاد حلقههای اختلاف پتانسیل زمین بین شاسیهای متصل جلوگیری شود.
- جداسازی مسیر کابل: حداقل ۳۰ سانتیمتر فاصله بین کابل اتصال داخلی سیستم و توزیع برق AC ولتاژ بالا یا کابلهای برق موتور حفظ کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
