جزئیات محصول

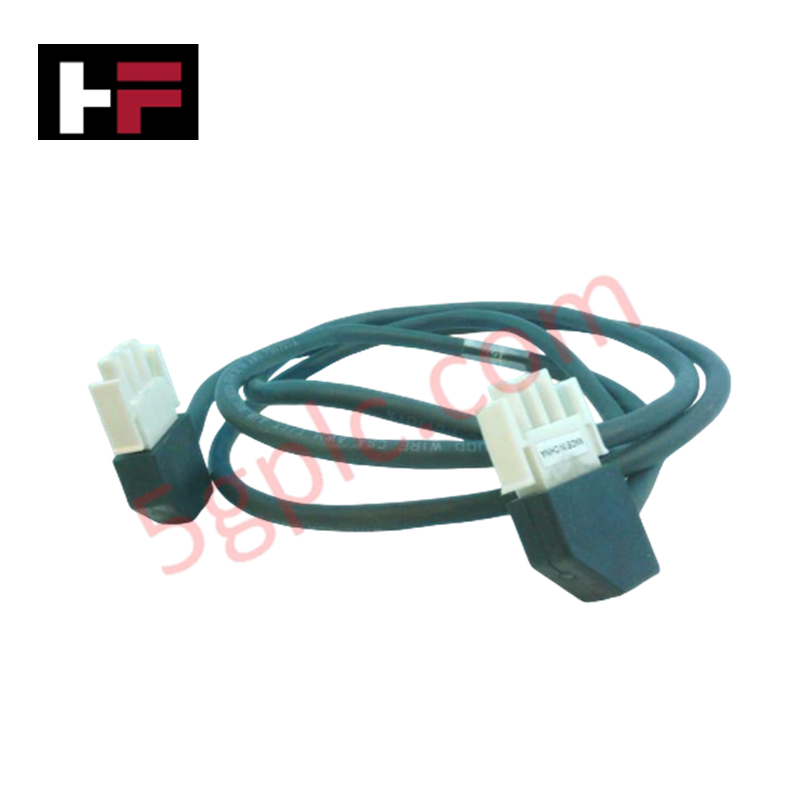

کابل Foxboro P0926KN (کابل برق P0926KN) که برای توزیع برق در محفظه‌های سیستم Foxboro I/A Series پیکربندی شده است، اتصال فیزیکی و الکتریکی مستقیم را برای به‌هم‌متصل‌کردن ریل‌های تغذیه و ماژول‌های پردازنده فیلدباس (FPM) فراهم می‌کند. این مجموعه کانکتور ۳ پین به ۳ پین با طول ۶۰ اینچ (۱۵۲ سانتی‌متر) ساخته شده و برق DC تنظیم‌شده را بین سوکت‌های توزیع داخلی هدایت می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | P0926KN |
| برند | Foxboro |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰٫۱۴ کیلوگرم (۰٫۳۰ پوند) |
| ابعاد | طول ۶۰ اینچ (۱۵۲ سانتی‌متر) |
| دمای کاری | از -۲۰ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد |
| مصرف برق | مجموعه سیم‌کشی غیرفعال (۰ W) |
| نوع کانکتور | کانکتور سیستمی ۳ پین به ۳ پین |
| نوع کابل | کابل برق FPM |
| سازگاری | ماژول‌های FPM سیستم Foxboro I/A Series |
ایزولاسیون کانال‌به‌کانال و اتصال‌پذیری پروتکل لوپ
مجموعه Foxboro P0926KN در سراسر تمام هادی‌ها از موانع عایقی با دی‌الکتریک بالا استفاده می‌کند تا ایزولاسیون فیزیکی بین خطوط برق DC و مسیرهای ارتباطی نزدیکِ بک‌پلین I/O حفظ شود. این ساختار، کوپل‌شدن نویز ریپل سوئیچینگ به سیم‌کشی فیلد پروتکل لوپ 4-20 mA HART مجاور را به حداقل می‌رساند و از ایجاد آفست در جبران‌سازی اتصال سرد (CJC) روی ماژول‌های سنجش دمای اطراف جلوگیری می‌کند.
سؤالات متداول
س: هدف اصلی اتصال مجموعه کابل P0926KN چیست؟
پ: کابل P0926KN خروجی‌های برق DC سه‌پین را به پریزهای برق ماژول‌های پردازنده فیلدباس (FPM) در رک‌های Foxboro I/A Series متصل می‌کند.
س: آیا جداکردن کابل برق P0926KN در حالت روشن و حین کار مجاز است؟
پ: پیش از جداکردن کابل، منبع تغذیه را قطع کنید تا از ایجاد قوس الکتریکی و آسیب‌دیدگی پین‌های کانکتور جلوگیری شود.
دستورالعمل‌های نصب در محل
پیش از اتصال یا جداکردن کابل P0926KN، اطمینان حاصل کنید که تمام منابع برق متصل به باس محفظه موردنظر ایزوله شده‌اند. کانکتورهای سه‌پین هر دو سر کابل را بررسی کنید تا پین‌های هم‌راستاساز و مکانیزم‌های قفل آن‌ها عاری از آلودگی یا تغییرشکل مکانیکی باشند.
کانکتورهای سه‌پین را محکم داخل سوکت توزیع برق و پریز FPM متناظر وارد کنید تا مکانیزم‌های قفل به‌طور ایمن در جای خود بنشینند. کابل ۶۰ اینچی را درون داکت‌های سیم‌کشی تعیین‌شده کابینت قرار دهید و برای جلوگیری از کشیدگی سیم، حداقل شعاع خم مجاز را رعایت کنید. اتصال زمین را در قاب‌های سازه‌ای محفظه حفظ کنید و اطمینان حاصل کنید که تمام ورودی‌های کاندوئیت در اتصالات NPT حداقل ۵ رزوه کامل درگیر شده‌اند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
