جزئیات محصول

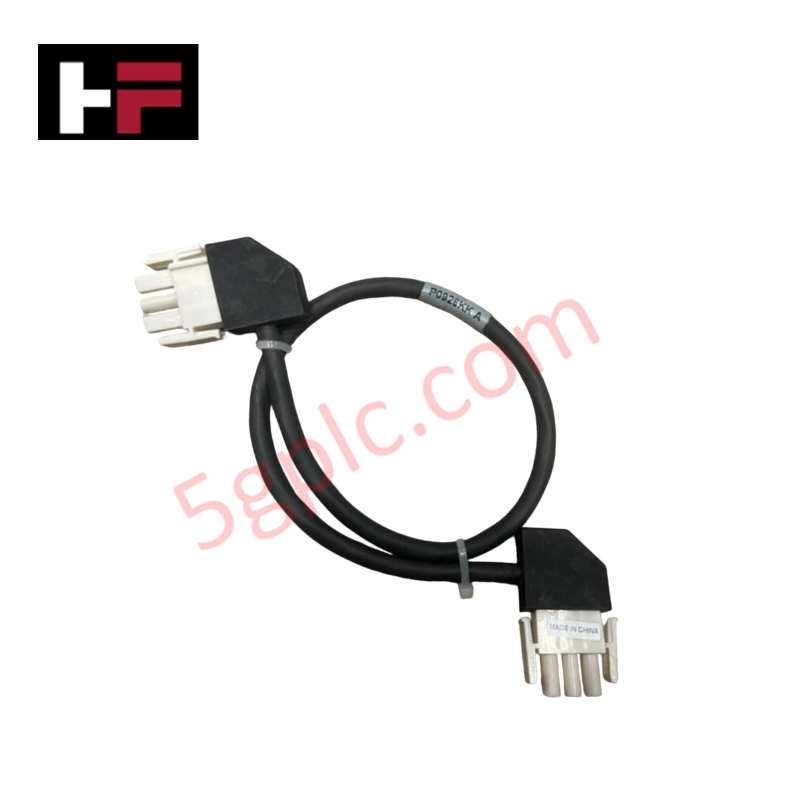

این کابل که برای انتقال انرژی با قابلیت اطمینان بالا در رک‌های کنترلی Foxboro I/A Series پیکربندی شده است، Foxboro P0926KK (کابل برق P0926KK FPM) امکان اتصال فیزیکی و الکتریکی مستقیم برای تأمین برق ماژول‌های پردازنده فیلدباس (FPM) را فراهم می‌کند. این کابل با اتصال ترمینال‌های تغذیه ۳ پین سیستم به بیس‌پلیت‌های ماژول‌های پایین‌دستی، برق باس ۲۴ VDC را منتقل می‌کند تا پردازنده‌های سیستم فعال بمانند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | P0926KK |
| بازبینی | Rev A |
| برند | Foxboro / Invensys |
| مبدأ | USA |
| وزن | ۰٫۲۵ kg (۰٫۵۵ lbs) |
| ابعاد | مجموعه کابل استاندارد ۳ پین |
| دمای کاری | -۲۰ deg C تا +۷۰ deg C |
| مصرف برق | مجموعه سیم‌کشی غیرفعال (۰ W) |
| ولتاژ نامی | ۲۴ VDC / ایزولاسیون ۱۲۵ VDC |
| نوع کانکتور | کانکتور سیستمی ۳ پین به ۳ پین |
| کاربرد | کابل برق FPM |
ایزولاسیون کانال‌به‌کانال و اتصال پروتکل حلقه
مجموعه کابل برق Foxboro P0926KK جداسازی الکتریکی دقیقی را بین باس‌های توزیع برق DC افزونه و مسیرهای ارتباطی مجاور I/O حفظ می‌کند. این کابل با محافظت از هادی‌های داخلی، از کوپل‌شدن نویز القایی به کانال‌های میدانی حساس پروتکل حلقه ۴-۲۰ mA HART و سیم‌های حسگر حرارتی وابسته به جبران اتصال سرد (CJC) جلوگیری می‌کند.
سؤالات متداول
س: پیکربندی کانکتور کابل برق P0926KK چگونه است؟
پ: P0926KK در هر دو端ه به کانکتورهای شیاردار ۳ پین سنگین‌کار مجهز است که به‌طور خاص برای سوکت‌های توزیع برق FPM شرکت Foxboro طراحی شده‌اند.
س: آیا می‌توان کابل P0926KK را در حالی که سیستم روشن است نصب کرد؟
پ: پیش از واردکردن یا خارج‌کردن کانکتور، مدار را خاموش کنید تا از ایجاد قوس الکتریکی جلوگیری شود و درگیری کامل ضامن مکانیکی تضمین گردد.
راهنمای نصب در محل
پیش از نصب یا تعویض کابل P0926KK، اطمینان حاصل کنید که بریکرهای اصلی تغذیه‌کننده بیس‌پلیت FPM قفل و برچسب‌گذاری شده‌اند. کانکتورهای ۳ پین دو سر کابل را بررسی کنید تا کنتاکت‌ها تمیز و عاری از آسیب فیزیکی یا آلودگی باشند.
شیارهای راهنمای کانکتور را با پریزهای برق ۳ پین روی ماژول FPM و ریل توزیع برق هم‌راستا کنید. فشار دهید تا گیره‌های نگهدارنده قفل در جای خود صدای کلیک بدهند. کابل را از کانال‌های مدیریت سیم عبور دهید تا حداقل شعاع خم حفظ شود و از واردشدن فشار به سوکت‌های ترمینال جلوگیری گردد. اطمینان حاصل کنید که اتصالات مجرای کابینت روی اتصالات NPT حداقل ۵ رزوه کامل درگیر باشند.
