جزئیات محصول

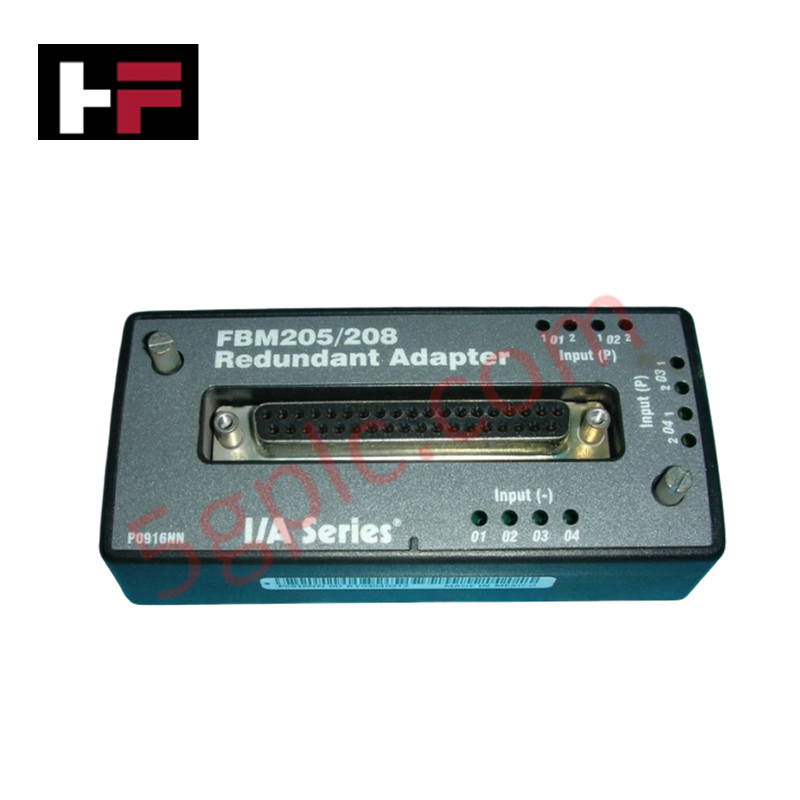

Foxboro P0916NN که با نام P0916NN، یعنی ماژول آداپتور افزونگی ورودی/خروجی نیز شناخته میشود، بهعنوان یک مؤلفه سختافزاری اختصاصی برای مسیریابی سیگنال روی باس دوگانه و سوئیچینگ تحملپذیر در برابر خطا در پلتفرمهای FBM205 و FBM208 سری Foxboro I/A عمل میکند. این ماژول که برای نصب مستقیم روی ریلهای استاندارد DIN یا مجموعههای پنل بیسپلیت پیکربندی شده است، اجرای فیزیکی مستقیم کوپلینگ باسهای ورودی/خروجی میدانی اصلی و ثانویه را فراهم میکند. این واحد حلقههای آنالوگ 4-20 mA را در کنار سیگنالهای دیجیتال TTL/CMOS مدیریت کرده و هنگام تشخیص خطا در باس اصلی، سازوکارهای سختافزاری تغییر مسیر خودکار را اجرا میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | P0916NN |
| برند | Foxboro |
| مبدأ | USA |
| وزن | 0.54 kg (1.19 lbs) |
| ابعاد | 147 x 51.5 x 114 mm |
| دمای کاری | -20 تا +60 deg C |
| مصرف برق | <= 8.5 W |
| ولتاژ ورودی | 100-120 VAC (redudancy cfg) / 24 VDC (control cfg) |
| محدوده ولتاژ خروجی | 5-30 VDC |
| زمان سوئیچینگ افزونگی | < 10 ms |
| انواع سیگنال | 4-20 mA آنالوگ، TTL/CMOS دیجیتال |
| زمان پاسخ سیگنال | < 50 ms |
افزونگی باس DCS و ایزولاسیون کانالبهکانال
آداپتور P0916NN که برای معماریهای با دسترسپذیری بالای Foxboro I/A Series طراحی شده است، دو کانال Fieldbus را هماهنگ میکند تا عبور بدون وقفه پروتکل حلقه 4-20 mA HART و تلهمتری گسسته تضمین شود. منطق سختافزاری یکپارچه، هنگام قطع ترانک اصلی یا تغذیه برق، تغییر مسیر خودکار را با زمان سوئیچینگ افزونگی کمتر از 10 ms اجرا میکند. ایزولاسیون با چگالی بالا بین کانالها از انتقال گذراهای سیمکشی میدانی بین ماژولهای Field Bus فعال و پشتیبان (FBM205/FBM208) جلوگیری کرده و یکپارچگی سیگنال را در حلقههای کنترل فرایند حفظ میکند.
سؤالات متداول
س: آیا P0916NN از تعویض در حالت روشن هنگام کارکرد فعال DCS پشتیبانی میکند؟
پ: بله، این ماژول از معماری سختافزاری قابل تعویض در حالت روشن برخوردار است. آداپتور یا Field Bus Module مرتبط را میتوان در حالت برقدار بودن بکپلین با ولتاژ 24 VDC، بدون قطع ارتباطات روی باس افزونه موازی، خارج یا تعویض کرد.
س: P0916NN چگونه تأخیرهای سوئیچینگ سیگنال را هنگام رخداد تغییر مسیر باس مدیریت میکند؟
پ: پایش سختافزاری داخلی، تغییر مسیر باس را در کمتر از 10 ms فعال میکند و اطمینان میدهد حلقههای کنترل 4-20 mA و اسکنهای وضعیت دیجیتال بدون وقفه ادامه یابند و باعث فعال شدن هشدارهای سیستم DCS نشوند.
راهنمای نصب در محل
- ماژول P0916NN را روی ریل استاندارد DIN با عرض 35 mm نصب کنید یا آن را با استفاده از پیچهای نصب تعیینشده به بیسپلیت پنل محکم کنید.
- ماژول را محکم در رابط بیسپلیت افزونه FBM205/208 قرار دهید و پیش از قفلکردن کامل، از همراستایی تمام پینهای کانکتور بکپلین اطمینان حاصل کنید.
- دو مسیر تغذیه 24 VDC و حلقههای میدانی 4-20 mA را به کانکتورهای ترمینال پیچی برچسبگذاریشده سیمکشی کنید و قطبیت صحیح را رعایت کنید.
- بررسی کنید که سیم تخلیه شیلد کابل مستقیماً به شینه اتصال زمین سیستم متصل باشد تا ایزولاسیون الکترومغناطیسی در مسیرهای سیگنال میدانی حفظ شود.
