جزئیات محصول

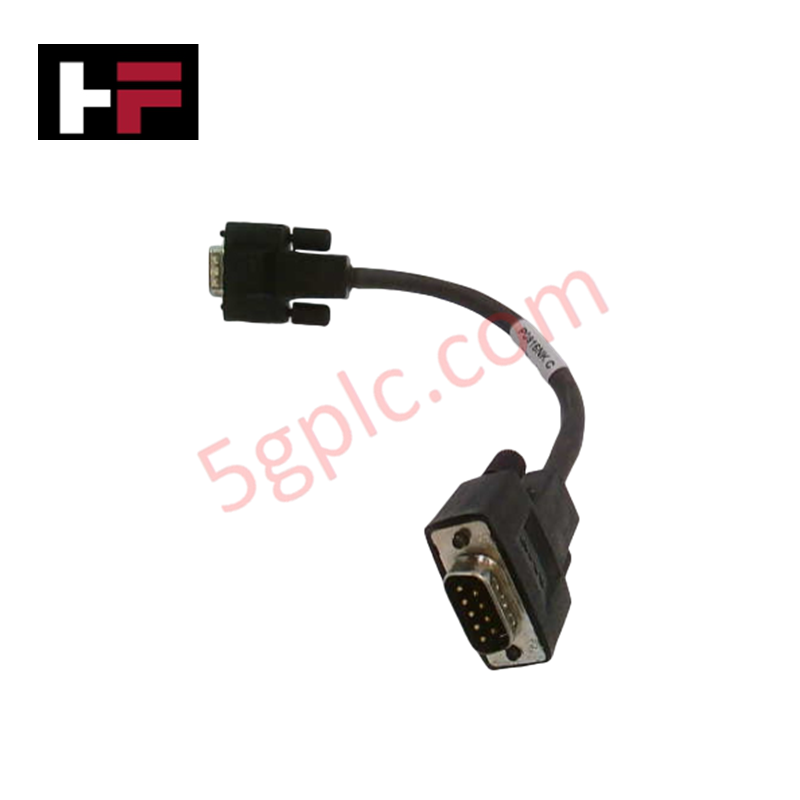

Foxboro P0916NK که با نام P0916NK HDLC Base-To-Base Cable نیز catalog شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای اتصال سریال پرسرعت در شبکه‌های DCS سری I/A شرکت Foxboro عمل می‌کند. این کابل، برقراری فیزیکی مستقیم لینک گذرگاه کنترل پیوند داده سطح بالا (HDLC) بین بک‌پلیت‌های مجاور را فراهم می‌کند. مجموعه کابل، تله‌متری کنترل، اسکن‌های I/O و وضعیت عیب‌یابی ماژول‌ها را بدون ماژول‌های خارجی آماده‌سازی سیگنال منتقل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | P0916NK |
| برند | Foxboro |
| مبدأ | USA |
| وزن | 0.15 پوند (0.068 کیلوگرم) |
| ابعاد | 5.25 اینچ (133.35 میلی‌متر) |
| دمای کاری | -20 تا +70 درجه سانتی‌گراد |
| مصرف برق | غیرفعال (0 W) |
| نوع کانکتور | D-Sub نری 9 پین به D-Sub نری 9 پین |
| پروتکل گذرگاه | ارتباط سریال HDLC |
اتصال حلقه HDLC در DCS و ایزولاسیون کانال
مجموعه Foxboro P0916NK دارای کابل‌کشی شیلددار با چگالی بالا است که برای سرکوب تداخل الکترومغناطیسی (EMI) در انتقال‌های سریال با فرکانس بالا طراحی شده است. در معماری‌های Foxboro I/A Series و پردازنده کنترل میدانی (FCP)، لینک HDLC بین بک‌پلیت‌ها، رله قطعی فریم‌های پیام را در میان خوشه‌های بک‌پلیت ماژولار حفظ می‌کند. زوج‌های هادی داخلی، ایزولاسیون یکنواخت کانال‌به‌کانال و مسیرهای سیگنال استاندارد با تضعیف کم را فراهم می‌کنند و از خراب‌شدن بسته‌های داده در طول چرخه‌های اسکن I/O با چگالی بالا جلوگیری می‌کنند.
سؤالات متداول
س: محدودیت شعاع خمش مکانیکی کابل P0916NK چیست؟
پ: با توجه به طول 5.25 اینچی، کابل P0916NK به‌طور خاص برای جامپرهای بین بک‌پلیت‌های مجاور ساخته شده است. کاهش شعاع خمش به کمتر از حداقل 25 میلی‌متر ممکن است به کانکتورهای D-Sub قالب‌گیری‌شده 9 پین فشار وارد کرده و پیوستگی شیلد سیگنال را کاهش دهد.
س: آیا کابل P0916NK هنگام روشن‌بودن بک‌پلیت DCS از تعویض داغ پشتیبانی می‌کند؟
پ: بله، کابل‌های غیرفعال گذرگاه HDLC را می‌توان بدون خاموش‌کردن برق سیستم متصل یا جدا کرد؛ مشروط بر اینکه ارتباطات بک‌پلیت متصل در حالت آماده‌به‌کار قرار گیرند تا از ایجاد هشدارهای خطای ارتباطی جلوگیری شود.
راهنمای نصب در محل
- پیش از اتصال، هر دو هدر کانکتور نری 9 پین و هم‌ترازی پین‌ها را بررسی کنید تا از تغییر شکل پین‌ها جلوگیری شود.
- کابل P0916NK را بین پورت بک‌پلیت اصلی HDLC و پورت بک‌پلیت توسعه مجاور هم‌تراز کنید.
- پیچ‌های دستی یکپارچه D-Sub را در هر دو انتهای کانکتور با دست سفت کنید تا اتصال مکانیکی زمین و مقاومت در برابر لرزش تضمین شود.
- بررسی کنید که پیوستگی شیلد کابل به صفحه زمین بک‌پلین ریل DIN متصل باشد و مسیرهای سیگنال را از سیم‌کشی ولتاژ بالا جدا نگه دارید.
