جزئیات محصول

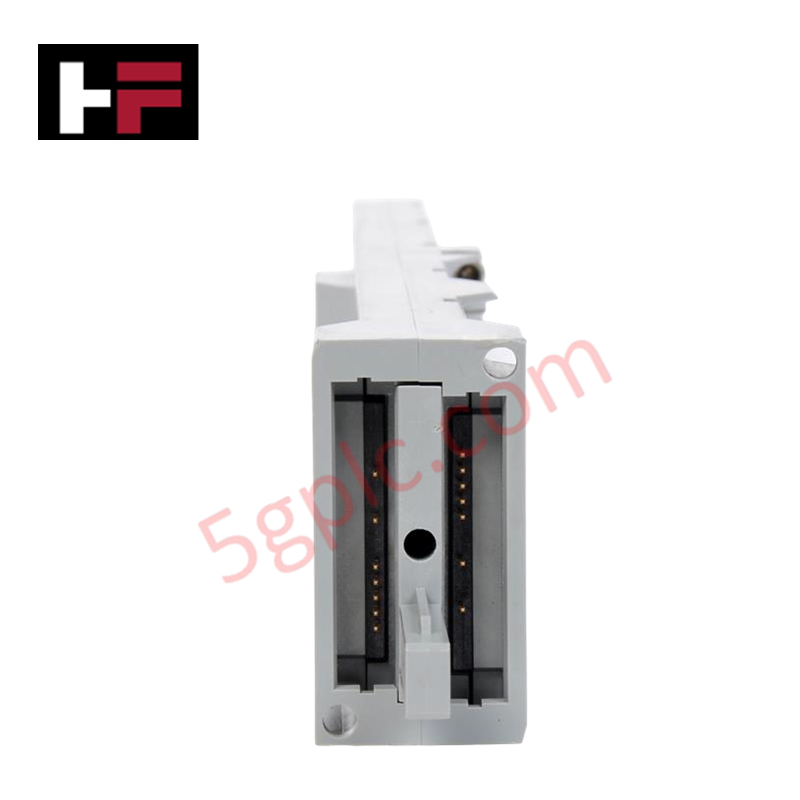

Foxboro P0903ZE که با عنوان P0903ZE نیز فهرست شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای ایزولاسیون الکتریکی و آماده‌سازی سیگنال فیلدباس در پلتفرم‌های سری I/A عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | P0903ZE |
| برند | Foxboro |
| مبدأ | USA |
| وزن | 0.30 kg (0.66 lbs) |
| ابعاد | شیار استاندارد ماژول سری I/A |
| دمای کاری | 0 تا +60 deg C |
| مصرف توان | 3.5 W |
| ولتاژ ایزولاسیون | ایزولاسیون گالوانیکی بین مدارهای فیلد و بک‌پلین |
ایزولاسیون کانال‌به‌کانال و آماده‌سازی سیگنال
ماژول ایزولاتور فیلدباس Foxboro P0903ZE با ایجاد ایزولاسیون گالوانیکی در مسیرهای ارتباطی، اختلاف پتانسیل زمین و جهش‌های گذرای بین شبکه‌های فیلدباس و بک‌پلین‌های کنترلر را کاهش می‌دهد. این واحد که برای ایمنی بالا در برابر نویز طراحی شده است، پارامترهای پروتکل حلقه 4-20 mA HART و یکپارچگی جریان ارتباطی دیجیتال را در توپولوژی‌های چندگرهی حفظ می‌کند. ماژول با جداسازی منطق داخلی بک‌پلین از حلقه‌های سیم‌کشی خارجی فیلد، تداخل زمین کانال‌به‌کانال را حذف کرده و صحت سیگنال را در حلقه‌های کنترل صنعتی حفظ می‌کند.
پرسش‌های متداول
پرسش: آیا می‌توان ماژول Foxboro P0903ZE را بدون قطع برق سیستم، روی بیس‌پلیت فعال تعویض کرد؟
پاسخ: بله، P0903ZE از قابلیت تعویض در حین کار روی بیس‌پلیت‌های روشن سری I/A پشتیبانی می‌کند، بدون آنکه باعث خرابی داده‌ها یا قطع ارتباط در شیارهای مجاور بک‌پلین شود.
پرسش: آیا ایزولاتور P0903ZE برای برقراری ایزولاسیون فیلدباس به نرم‌افزار پیکربندی اختصاصی نیاز دارد؟
پاسخ: خیر، این ماژول به‌عنوان یک تجهیز سخت‌افزاری ایزولاسیون شفاف عمل می‌کند و مستقیماً در لایه فیزیکی کار می‌کند؛ بنابراین به پیکربندی نرم‌افزاری یا اختصاص آدرس نیاز ندارد.
راهنمای نصب در فیلد
- پیش از وارد کردن ماژول، مطمئن شوید کلیدگذاری شیار بیس‌پلیت هدف با پین‌های هم‌راستاسازی ماژول P0903ZE مطابقت دارد.
- کابل‌های ارتباطی فیلدباس را از داخل لوله‌های فلزی دارای اتصال زمین عبور دهید و آن‌ها را حداقل 300 mm از خطوط برق فشارقوی جدا نگه دارید.
- شیلد کابل سیگنال را در یک نقطه به شینه زمین تابلو متصل کنید تا از ایجاد حلقه‌های زمین جلوگیری شود.
- ماژول را کاملاً در هدر بیس‌پلیت جا بزنید و پیچ‌های نگهدارنده را محکم کنید تا اتصال زمین مناسب و پایداری مکانیکی تضمین شود.
- پیش از اعمال برق حلقه فیلد، ولتاژهای شینه منبع تغذیه را بررسی کنید.
