جزئیات محصول

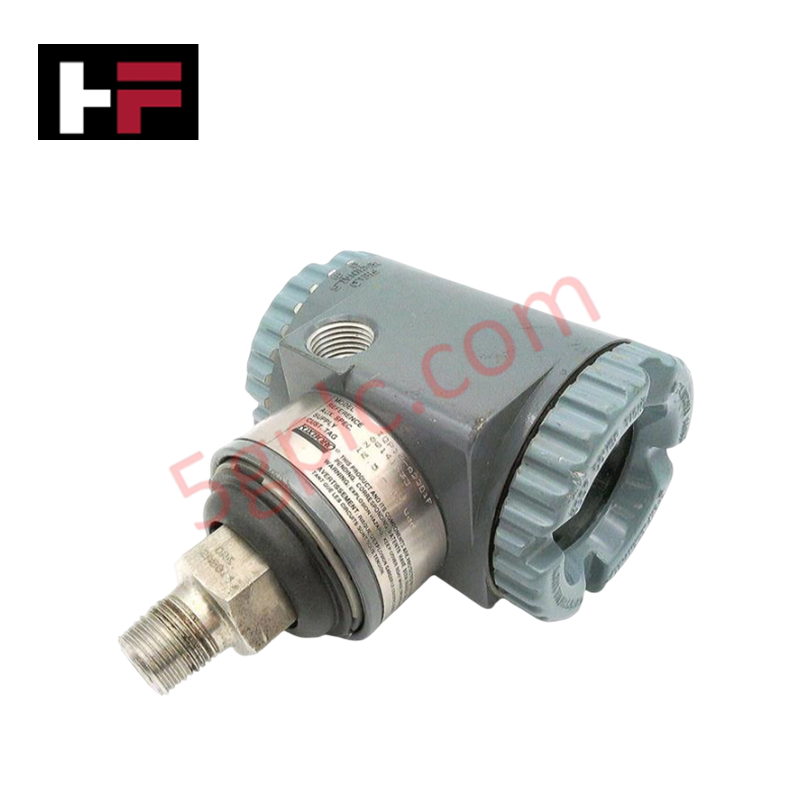

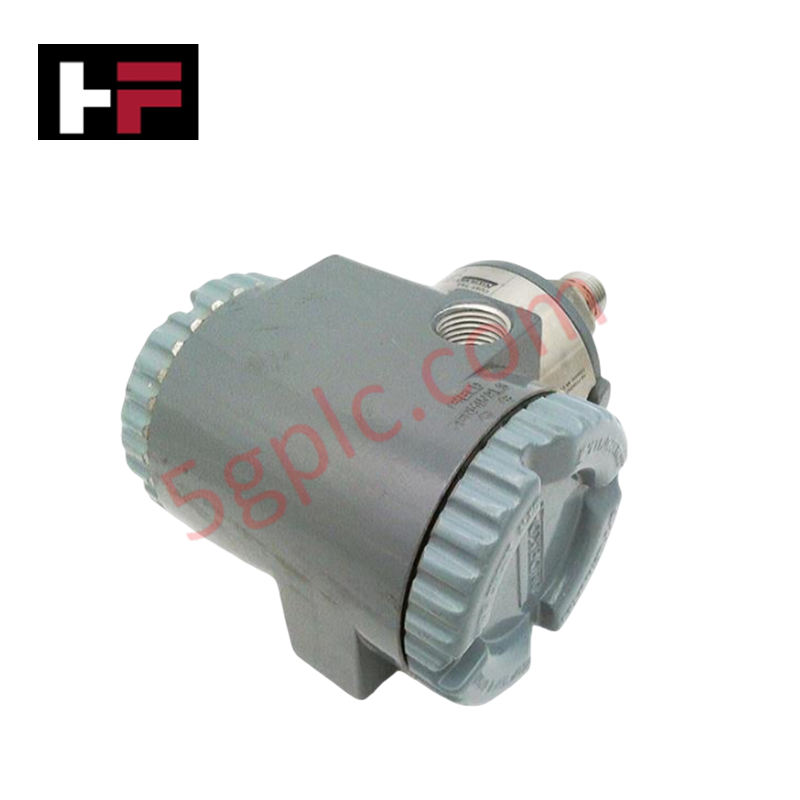

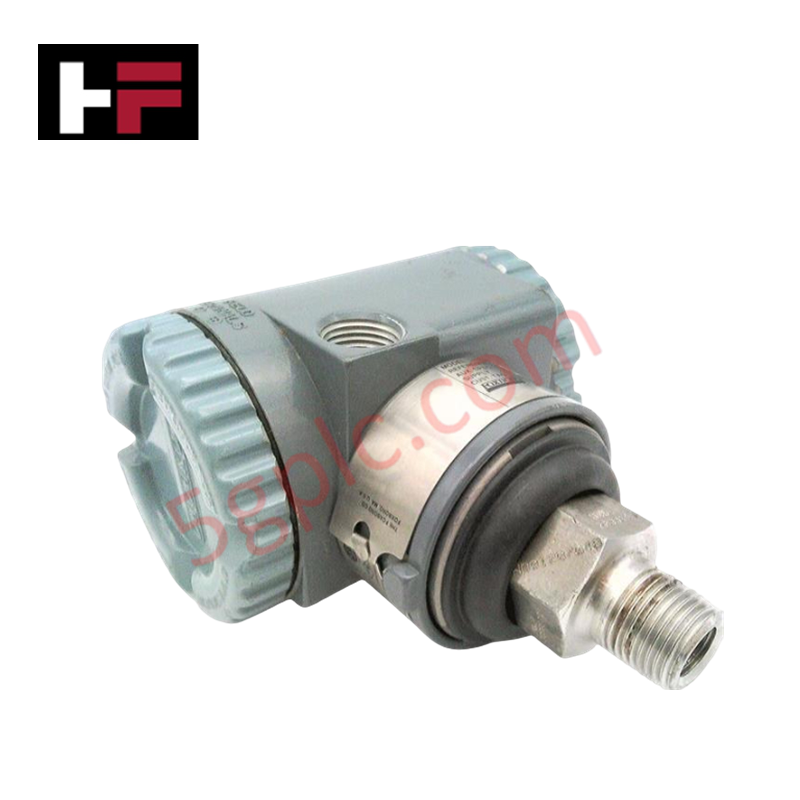

Foxboro IGP10-A22D1F که با نام ترانسمیتر فشار IGP10 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای اندازهگیری فشار گیج و تبدیل سیگنال در حلقههای سیستم Foxboro I/A Series عمل میکند. این دستگاه فشار سیال فرایندی را تا 300 psi اندازهگیری کرده و یک سیگنال آنالوگ 4-20 mA دوسیمه، متناسب با گستره کالیبرهشده، خروجی میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IGP10-A22D1F |
| برند | Foxboro (Schneider Electric) |
| مبدأ | USA |
| وزن | 3.20 پوند (تقریباً 1.45 کیلوگرم) |
| ابعاد | پروفایل استاندارد ترانسمیتر فشار گیج |
| دمای کاری | محدودههای استاندارد عملکرد ترانسمیتر صنعتی |
| مصرف برق | تغذیهشده از حلقه از طریق 12.5 تا 42 VDC |
| سیگنال خروجی | خروجی آنالوگ 4-20 mA دوسیمه |
| محدوده فشار | 0 تا 25 psi (محدودیتهای گستره تا 300 psi MWP) |
| پلتفرم سیستم | Foxboro I/A Series |
معماری حلقه 4-20 mA و ایزولاسیون کانالبهکانال
ترانسمیتر Foxboro IGP10-A22D1F اندازهگیریهای متغیر فرایندی را از طریق یک حلقه جریان استاندارد 4-20 mA دوسیمه به ماژولهای فیلدباس (FBM) میزبان I/A Series ارسال میکند. مدار حسگر پیزومقاومتی داخلی، با استفاده از ایزولاسیون کانالبهکانال و شرطیسازی یکپارچه سیگنال، نویز هممد را در حلقههای صنعتی میدانی کاهش میدهد. مدار ترانسمیتر در شرایط نوسان ولتاژ تغذیه (12.5 تا 42 VDC) پاسخ سیگنال آنالوگ پایدار را حفظ میکند و تنظیم ولتاژ بدون رانش را در کانالهای رابط DCS تضمین مینماید.
سؤالات متداول
س: برای راهاندازی ترانسمیتر IGP10-A22D1F چه محدودهای از ولتاژ منبع تغذیه لازم است؟
پ: ترانسمیتر با ولتاژ تغذیه حلقه دوسیمه از 12.5 VDC تا 42 VDC که به ترمینالهای آن متصل میشود، کار میکند.
س: حلقه 4-20 mA هنگام نصب چگونه در برابر حلقههای اتصال زمین الکتریکی محافظت میشود؟
پ: محفظه الکترونیکی ترانسمیتر، ترمینالهای سیگنال را از محفظه فلزی بهصورت داخلی ایزوله میکند؛ شیلد کابل باید فقط در سمت پنل DCS به زمین متصل شود.
س: حداکثر فشار کاری مجاز برای حسگر فشار گیج IGP10-A22D1F چقدر است؟
پ: عنصر حسگر از عملکرد پیوسته در محدوده کالیبرهشده 0 تا 25 psi پشتیبانی میکند و حداکثر فشار کاری مجاز آن تا 300 psi است.
راهنمای نصب در محل
- ترانسمیتر فشار را با استفاده از روشهای استاندارد درگیری رزوه لوله NPT، مستقیماً در لولهکشی فرایند یا منیفولد رزوه کنید.
- کابل سیگنال دوسیمه را از داخل کاندویت فلزی زمینشده عبور دهید و خطوط سیگنال را از کابلهای AC ولتاژبالا جدا نگه دارید.
- اطمینان حاصل کنید که ولتاژ تغذیه خارجی حلقه DC در ترمینالهای ترانسمیتر، هنگام خروجی کامل 20 mA، به کمتر از 12.5 VDC کاهش نیابد.
- برای جلوگیری از تداخل EMI، سیم تخلیه شیلد کابل را مستقیماً به شینه ارت تجهیزات در کابینت کنترل متصل کنید.
