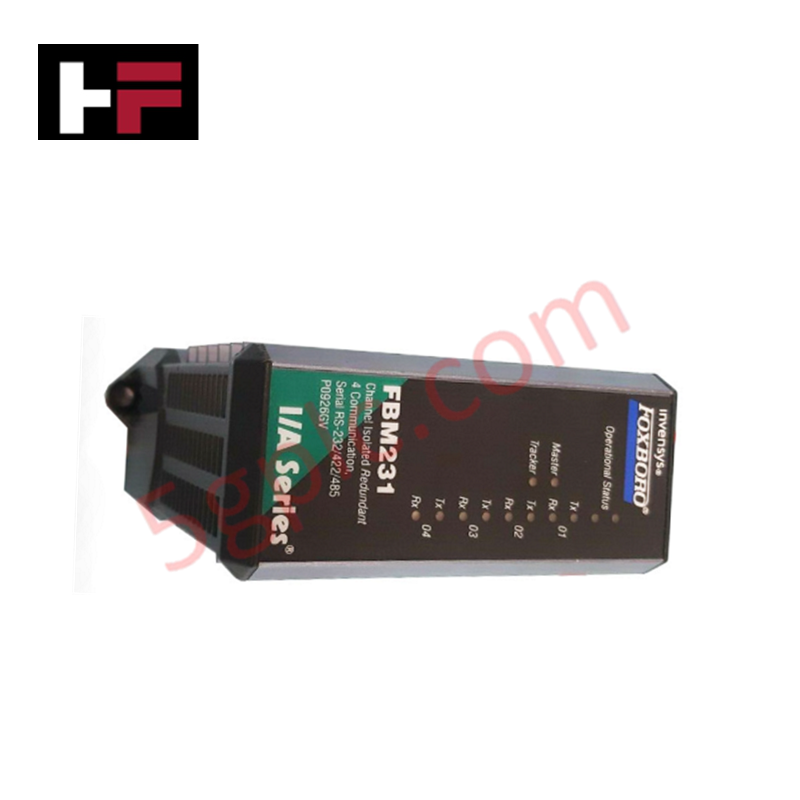

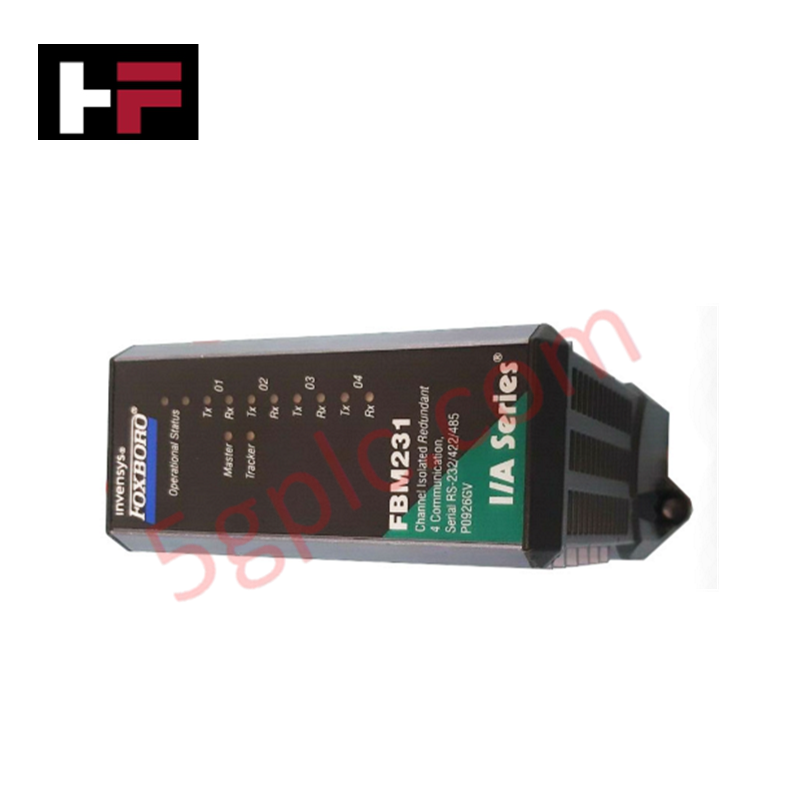

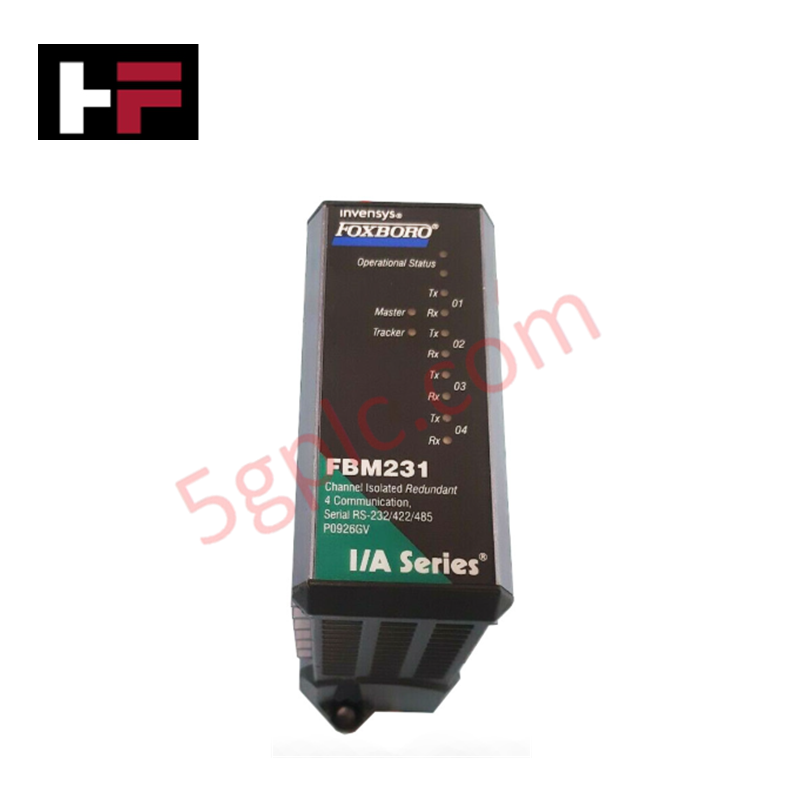

ماژول یکپارچه‌ساز سیستم دستگاه میدانی Foxboro FBM231

پیکربندی شده برای جمع‌آوری داده‌های ارتباط سریال در پلتفرم‌های DCS سری I/A، Foxboro FBM231 P0926GV (ماژول رابط ارتباطی FBM231) اجرای فیزیکی مستقیم اتصال دستگاه‌های چندپورت RS-232، RS-422 و RS-485 را فراهم می‌کند.

مشخصات سخت‌افزاری

پروتکل حلقه HART 4-20 mA

ماژول FBM231 در شبکه کنترل سری I/A ادغام می‌شود تا ارتباط پیشرفته دستگاه‌های میدانی را تسهیل کند. در حالی که این ماژول به عنوان پل ارتباطی برای پروتکل‌های سریال عمل می‌کند، با معماری کلی ارتباطات DCS سازگاری دارد. طراحی آن از مسیریابی داده‌های پروتکل HART که در جریان‌های سریال کپسوله شده‌اند پشتیبانی می‌کند، به شرطی که دستگاه‌های انتهایی برای این تبادل پیکربندی شده باشند. جداسازی کانال به کانال در مدار رابط سریال حفظ می‌شود تا از بروز نوسانات ناشی از میدان در بکلینک ماژول محافظت کند. جبران اتصال سرد (CJC) مناسب برای این رابط‌های دیجیتال سریال اعمال نمی‌شود، اما ماژول دارای محافظت قوی در برابر نویز است که یکپارچگی داده‌ها را در باس‌های RS-485 هنگام افزایش تا 64 دستگاه دوپورت تضمین می‌کند.

سؤالات متداول

س: آیا FBM231 می‌تواند به صورت افقی و عمودی نصب شود؟

ج: بله، FBM231 روی صفحه پایه مدولار استاندارد نصب می‌شود که از نصب افقی و عمودی روی ریل DIN با عرض 32 میلی‌متر یا 35 میلی‌متر یا داخل رک استاندارد 19 اینچ با استفاده از کیت نصب مناسب پشتیبانی می‌کند.

س: آیا این ماژول قادر به پشتیبانی از ورودی‌های تغذیه افزونه است؟

ج: این ماژول برای پذیرش ورودی تغذیه افزونه 24 ولت DC (+5%، -10%) طراحی شده است تا در صورت خرابی یک ریل تغذیه، تداوم عملکرد را تضمین کند.

راهنمای نصب میدانی

1. اطمینان حاصل کنید که صفحه پایه مدولار به طور محکم به ریل DIN یا سیستم رک متصل شده است قبل از وارد کردن FBM231 تا از فشار مکانیکی روی کانکتورهای باس جلوگیری شود.
2. هنگام استفاده از باس‌های RS-485، اطمینان حاصل کنید که ترمینیشن خط در هر دو انتهای بخش به درستی اعمال شده است تا از بازتاب سیگنال که می‌تواند سرعت ارتباط را کاهش دهد جلوگیری شود.
3. کابل‌های ارتباط سریال را از کابل‌های برق با جریان بالا جدا نگه دارید تا تداخل الکترومغناطیسی القایی به حداقل برسد.
4. تمام اتصالات سیم‌کشی در مجموعه ترمینیشن (TA) را برای تماس فیزیکی مطمئن بررسی کنید و از رعایت استانداردهای صنعتی برای شیلدینگ و زمین اطمینان حاصل نمایید.
5. یک تست تشخیص ارتباط اولیه از طریق ایستگاه کاری سری I/A انجام دهید تا مطمئن شوید تنظیمات پورت با آدرس و نرخ باود دستگاه‌های میدانی متصل شده مطابقت دارد.
