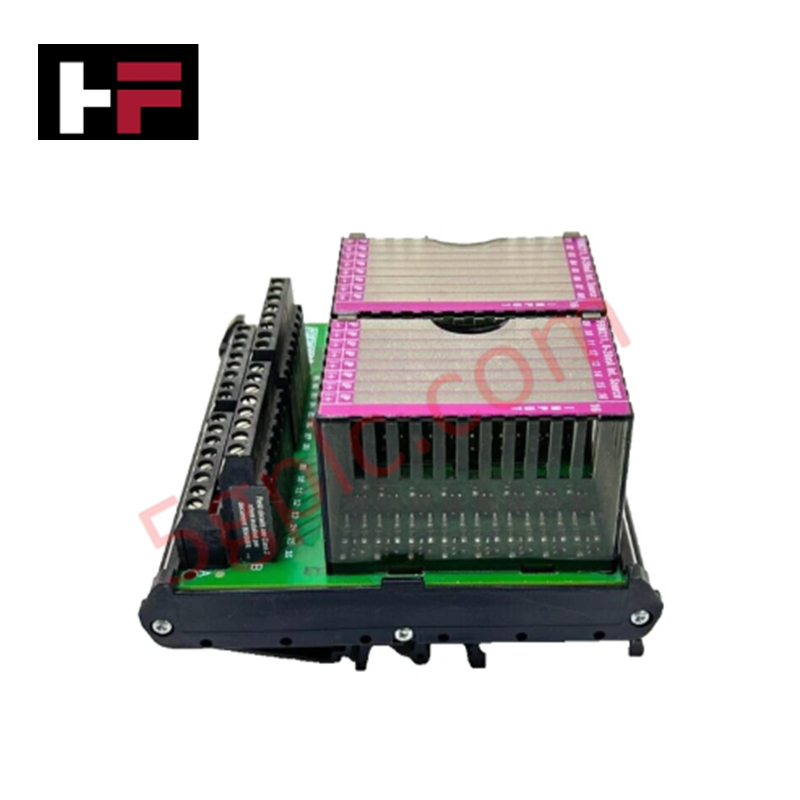

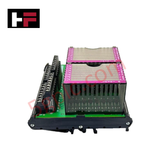

Foxboro FBM211 P0916BT که با نام P0916BT برای مجموعههای ترمینیشن نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای رابط سیگنال‌های فیلد و ترمینیشن سیم‌کشی لوپ جریان 0 تا 20 mA در پلتفرم‌های DCS سری I/A شرکت Foxboro عمل می‌کند. این مجموعه ترمینیشن فشاری که مستقیماً از ماژول پردازنده فیلدباس میزبان تغذیه می‌شود (FBM-powered)، اتصال الکتریکی مستقیم سیگنال‌های ورودی آنالوگ 16 کاناله را به رابط بیس‌پلیت FBM211 در بازه دمای عملیاتی -40 تا +70 درجه سانتی‌گراد (-40 تا +158 درجه فارنهایت) فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | P0916BT |
| برند | Foxboro |
| مبدأ | USA |
| وزن | 0.61 پوند (0.28 کیلوگرم) |
| ابعاد | فرم‌فاکتور استاندارد مجموعه ترمینیشن Foxboro |
| دمای عملیاتی | -40 تا +70 درجه سانتی‌گراد (-40 تا +158 درجه فارنهایت) |
| دمای نگهداری | -50 تا +85 درجه سانتی‌گراد (-58 تا +185 درجه فارنهایت) |
| بازه رطوبت | 5٪ تا 95٪، بدون چگالش |
| منبع تغذیه | تغذیه‌شونده توسط FBM (منبع داخلی) |
| نوع سیگنال ورودی | ورودی آنالوگ DC با جریان 0 تا 20 mA |
| سازگاری ماژول | ماژول Foxboro FBM211 |
| نوع ترمینال | ترمینال‌های پیچی فشاری |
کنترل فرایند DCS و ایزولاسیون کانال‌ها
مجموعه ترمینیشن Foxboro P0918BT انتقال سیگنال لوپ جریان 0 تا 20 mA را تسهیل می‌کند و از معماری ایزولاسیون کانال‌به‌کانال ذاتی منطق سیستم FBM211 بهره می‌برد. این مجموعه که برای اتصال به تجهیزات ابزار دقیق فیلدِ فعال تحت استانداردهای پروتکل لوپ 4-20 mA HART طراحی شده است، جریان‌های ورودی را آماده‌سازی می‌کند و از مدارهای کنترل داخلی در برابر اضافه‌ولتاژهای الکتریکی سمت فیلد محافظت می‌کند. ایزولاسیون گالوانیکی میان کانال‌های ورودی مجزا و بک‌پلین مانع از آن می‌شود که جریان‌های حلقه زمین باعث ایجاد خطای آفست اندازه‌گیری یا آسیب به کانال‌های پردازنده مرکزی شوند.
پرسش‌های متداول
س: آیا مجموعه ترمینیشن P0916BT برای فعال‌سازی لوپ‌های فیلد به منبع تغذیه خارجی 24 VDC نیاز دارد؟
پ: خیر، این مجموعه با توان FBM کار می‌کند و از توان داخلی لوپ جریان استفاده می‌کند که مستقیماً از ماژول FBM211 متصل تأمین می‌شود.
س: آیا می‌توان مجموعه P0916BT را بدون خاموش‌کردن ماژول پردازنده FBM211 میزبان تعویض کرد؟
پ: بله، کانکتورهای سیم‌کشی فیلد را می‌توان جدا کرد و مجموعه را در حالی که FBM211 فعال است از محل نصب خارج کرد؛ مشروط بر اینکه جریان‌های لوپ فیلد پیش از جداکردن ترمینال‌ها به‌صورت ایمن قطع شده باشند.
راهنمای نصب در فیلد
- مجموعه ترمینیشن را به‌طور محکم روی ریل DIN کابینت یا بیس‌پلیت نصب محفظه فیلد نصب کنید.
- کابل رابط چندرشته‌ای را از هدر مجموعه به پورت متناظر بیس‌پلیت FBM211 متصل کنید.
- عایق سیم‌های فیلد را به طول مشخص‌شده لخت کنید و رشته‌ها را داخل ترمینال‌های پیچی فشاری قرار دهید؛ سپس پیچ‌ها را با گشتاور توصیه‌شده سفت کنید.
- شیلدهای تک‌تک کابل‌ها را به باس ارت زمین اختصاصی مجموعه متصل کنید تا یکپارچگی سیگنال در برابر تداخل الکترومغناطیسی (EMI) حفظ شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
