جزئیات محصول

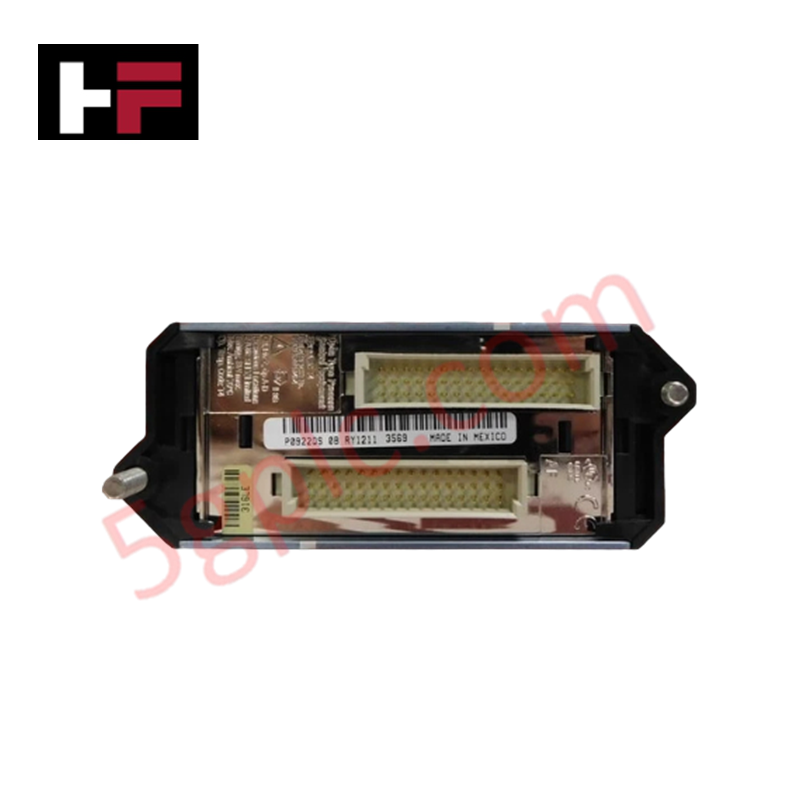

این ماژول که برای پردازش سیگنال‌های آنالوگ و کنترل تجهیزات میدانی در پلتفرم‌های Foxboro I/A Series پیکربندی شده است، Foxboro AD206WFA (ماژول ورودی/خروجی آنالوگ AD206WFA) اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این ماژول تبدیل سیگنال را در ۶ کانال قابل‌پیکربندی انجام می‌دهد و ورودی‌های ولتاژ تا +-40 V، ورودی‌های جریان از 0 mA تا 20 mA، خروجی‌های ولتاژ تا +-10 V و خروجی‌های جریان از 4 mA تا 20 mA را پردازش می‌کند. این ماژول متغیرهای فرایندی را با وضوح تبدیل 16 بیتی از طریق رابط باس پشتی سیستم دیجیتالی و تولید می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AD206WFA |
| برند | Foxboro |
| مبدأ | USA |
| دمای کارکرد | -40 تا +70 deg C |
| مصرف برق | 24 VDC, 500 mA |
| تعداد کانال | ۶ کانال در مجموع (قابل‌پیکربندی به‌عنوان ورودی یا خروجی) |
| محدوده ورودی آنالوگ | -40 V تا +40 V، 0 mA تا 20 mA |
| محدوده خروجی آنالوگ | -10 V تا +10 V، 4 mA تا 20 mA |
| وضوح تبدیل | 16 بیتی A/D و D/A |
| دقت اندازه‌گیری | +-0.1% از مقیاس کامل |
| نرخ به‌روزرسانی | 250 ms |
| میزان عایق‌سازی | 2,500 V RMS |
معماری حلقه آنالوگ DCS و ایزولاسیون کانال‌ها
ماژول Foxboro AD206WFA در هر ۶ کانال قابل‌پیکربندی، موانع ایزولاسیون گالوانیکی با ظرفیت 2,500 V RMS دارد تا از ایجاد نویز حلقه زمین و کاهش کیفیت سیگنال‌های پروتکل حلقه 4-20 mA HART جلوگیری کند. مبدل‌های داخلی آنالوگ‌به‌دیجیتال و دیجیتال‌به‌آنالوگ 16 بیتی، چرخه‌های نمونه‌برداری را هر 250 ms اجرا می‌کنند. ایزولاسیون با چگالی بالا بین کانال‌ها، خطوط ارتباطی داخلی باس پشتی را در برابر جهش‌های گذرا محافظت می‌کند و هنگام پایش هم‌زمان ورودی‌ها و فعال‌سازی خروجی‌ها، دقت سیگنال تفاضلی را حفظ می‌کند.
سؤالات متداول
س: AD206WFA چگونه حفاظت الکتریکی کانال‌های مجزا را هنگام بروز خطاهای میدانی اعمال می‌کند؟
پ: هر کانال به مدارهای ایزولاسیون گالوانیکی اختصاصی با ظرفیت 2,500 V RMS مجهز است. جهش ولتاژ یا خطای اتصال به زمین در یک حلقه میدانی، به منطق داخلی باس پشتی نفوذ نمی‌کند و عملکرد کانال‌های مجاور را مختل نخواهد کرد.
س: آیا تعویض داغ برای ماژول AD206WFA در زمان روشن بودن سیستم پشتیبانی می‌شود؟
پ: بله، این سخت‌افزار از نصب و جداسازی آنلاین (تعویض داغ) روی بک‌پلین‌های برق‌دار پشتیبانی می‌کند؛ مشروط بر اینکه ترمینال‌های سیم‌کشی میدانی برای جلوگیری از اختلال سیگنال هنگام درگیر شدن ضامن، جدا یا ایزوله شده باشند.
راهنمای نصب میدانی
- پیش از نصب سخت‌افزار بیس‌پلیت AD206WFA، ابعاد برش پنل یا هم‌راستایی ریل DIN را بررسی کنید.
- ماژول را محکم در شکاف باس پشتی قرار دهید تا ضامن‌های نگهدارنده بالا و پایین، به‌طور ایمن در جای خود قفل شوند.
- خطوط سیگنال را با استفاده از کابل زوج‌به‌هم‌تابیده شیلددار به ترمینال متصل کنید و قطبیت صحیح را برای حلقه‌های جریان 4-20 mA و +-10 V / +-40 V رعایت کنید.
- برای جلوگیری از ایجاد جریان‌های حلقه زمین، تمام شیلدهای کابل را در یک نقطه اتصال زمین شاسی نزدیک ورودی کابینت خاتمه دهید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
