جزئیات محصول

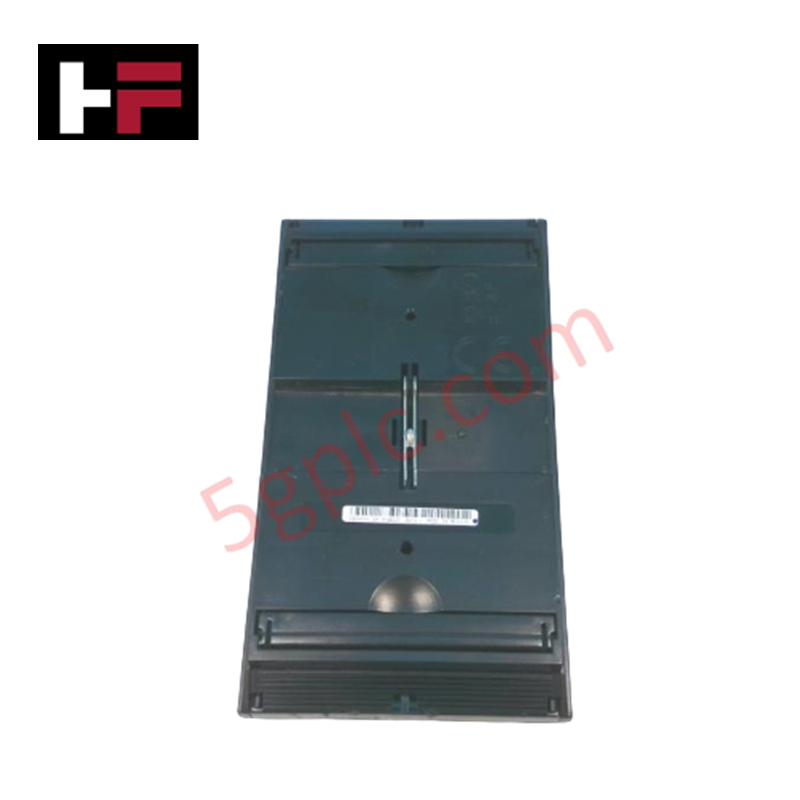

پیکربندی‌شده برای اتصال ماژول‌ها با سرعت بالا و مسیریابی توان در شبکه‌های Foxboro I/A Series، Foxboro P0926HC (بیسپلیت فیلدباس P0926HC) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این تجهیز دارای چیدمان نصب افقی ماژولار با ۲ اسلات است که برای اتصال پردازنده‌های کنترل فرایند (مانند FCP270) به کانال‌های فیلدباس سیستم و خطوط همگام‌سازی استروب زمانی طراحی شده است.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | P0926HC |
| برند | Foxboro |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰٫۹۹ پوند (۰٫۴۵ کیلوگرم) |
| ابعاد | محفظه ساب‌راک فشرده با ۲ اسلات |
| دمای کاری | ۲۰- تا ۷۰+ درجه سانتی‌گراد |
| مصرف برق | تغذیه‌شده از بک‌پلین سیستم |
| ظرفیت ماژول | ۲ اسلات برای FCP270 / ماژول‌های فیلدباس |
| جهت نصب | افقی |
| رابط‌های سیگنال | فیلدباس و باس همگام‌سازی استروب زمانی |
ایزولاسیون کانال‌به‌کانال و عیب‌یابی لوپ
بیسپلیت Foxboro P0926HC دارای شیلدینگ مسیرهای بک‌پلین و موانع ایزولاسیونی است که برای حفظ یکپارچگی سیگنال در ارتباطات دیجیتال پرسرعت طراحی شده‌اند. این تجهیز با جلوگیری از تداخل جریان‌های لوپ زمین و گذراهای ولتاژی بین کانال‌ها با سیگنال‌دهی سمت فیلد، اجرای ارتباطات قطعی و سیگنال‌های زمان‌بندی دقیق پروتکل لوپ 4-20 mA HART را که از طریق پردازنده‌های کنترل متصل ارسال می‌شوند، پشتیبانی می‌کند.
سؤالات متداول
س: نقش اصلی اتصال استروب زمانی روی بیسپلیت P0926HC چیست؟
پ: رابط استروب زمانی، همگام‌سازی پالسی سخت‌افزاری اختصاصی را در اسلات‌های متصل فراهم می‌کند تا زمان‌بندی دقیق توالی رویدادها و هم‌ترازی ساعت در سطح میکروثانیه بین ماژول‌های کنترل حفظ شود.
س: آیا می‌توان ماژول‌های نصب‌شده روی بیسپلیت P0926HC را هنگام کار فعال سیستم به‌صورت گرم تعویض کرد؟
پ: بله، مدار بیسپلیت از نصب و خارج‌کردن زنده پردازنده‌های کنترل و ماژول‌های فیلدباس سازگار، بدون قطع توان یا انتقال داده در رک‌های مجاور سیستم، پشتیبانی می‌کند.
راهنمای نصب در محل
بیسپلیت را به‌صورت افقی روی پنل پشتی محفظه نصب کنید و مطمئن شوید تمام گیره‌های فنری اتصال زمین با سطح فلزی بدون رنگ پنل تماس دارند تا اتصال صحیح شاسی به زمین برقرار شود. برای تسهیل خنک‌کاری از طریق همرفت طبیعی در سراسر ماژول‌های فرایندی نصب‌شده، حداقل فاصله عمودی ۵۰ میلی‌متر در بالا و پایین مجموعه حفظ کنید.
تمام سیم‌کشی‌های شبکه فیلدباس و استروب زمانی باید با استفاده از کابل‌های زوج تابیده شیلددار دارای سیم تخلیه انجام شوند و سیم‌های تخلیه مستقیماً به یک شینه زمین با امپدانس پایین متصل گردند. هنگام هدایت کابل‌های خارجی فیلد به داخل محفظه کنترل، بررسی کنید که تمام اتصالات لوله برق NPT حداقل ۵ رزوه درگیر داشته باشند تا انطباق مکانیکی و محیطی بلندمدت تضمین شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
