جزئیات محصول

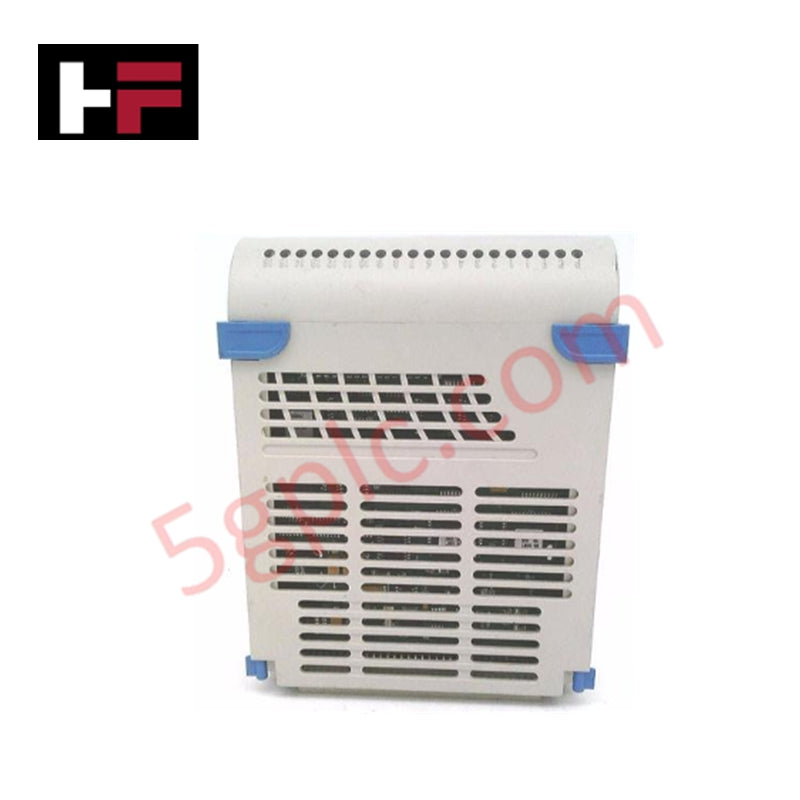

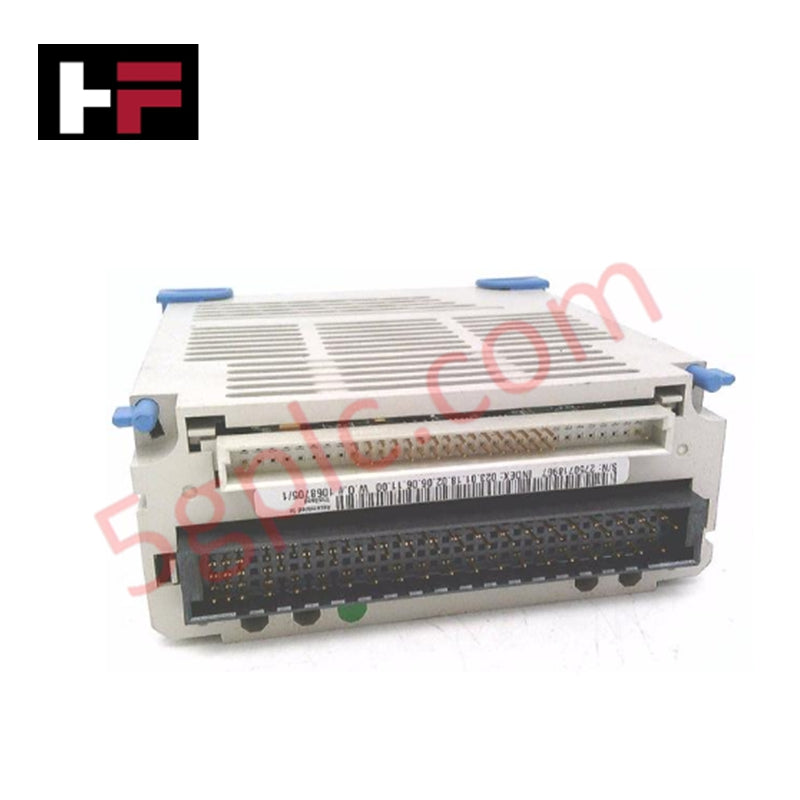

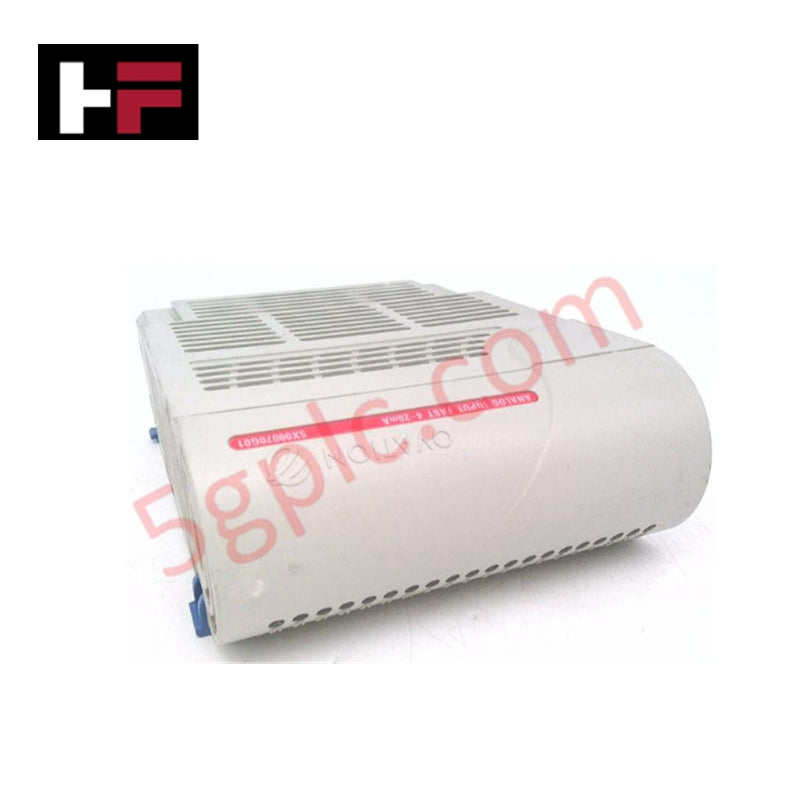

پیکربندی شده برای جمعآوری سیگنال با چگالی بالا در سیستمهای کنترل توزیع شده اوویشن، ماژول ورودی آنالوگ امرسون 5X00502G01 (5X00502G01) پردازش فیزیکی مستقیم سیگنالهای ورودی آنالوگ میدانی را فراهم میکند. این ماژول تبدیل سیگنالهای جریان، ولتاژ و RTD در سطح میدانی به فرمت دیجیتال برای اجرای منطق کنترلر را تسهیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5X00502G01 |
| برند | امرسون |
| محل ساخت | ایالات متحده آمریکا |
| وزن | 0.45 کیلوگرم |
| ابعاد | 250 میلیمتر × 150 میلیمتر × 30 میلیمتر |
| دمای کاری | -40 تا 70 درجه سانتیگراد |
| مصرف برق | 10 وات |
| تعداد کانالها | 8 |
| نوع ورودیها | 4-20 mA، 0-10 V، RTD |
| دقت | ± 0.1٪ از بازه |
| وضوح | 0.001٪ از بازه |
| امپدانس ورودی | 250 کیلو اهم |
| زمان پردازش سیگنال | کمتر از 10 میلیثانیه |
اتصال و ایزولاسیون حلقه
این 5X00502G01 ماژول شامل تقویت پیشرفته سیگنال برای پشتیبانی از معماری پروتکل حلقه 4-20 mA HART است. هر یک از هشت کانال ورودی ایزولاسیون کانال به کانال را فراهم میکند تا از ایجاد حلقههای زمین و تداخل الکتریکی که در نصبهای صنعتی بزرگ رایج است جلوگیری شود. این معماری از مقیاسبندی و فیلترینگ سیگنال قابل تنظیم پشتیبانی میکند و به سیستم کنترل اجازه میدهد تا دامنههای ورودی مختلف را به طور مؤثر نرمالسازی کند و در عین حال نسبت رد حالت مشترک بالای 60 دسیبل را حفظ نماید.
سؤالات متداول (FAQ)
س: آیا ماژول 5X00502G01 از تعویض داغ در حین عملیات فعال سیستم پشتیبانی میکند؟
ج: بله، ماژول برای تعویض داغ در بکپلین اوویشن طراحی شده است که امکان تعویض بدون قطع برق کل رک I/O را فراهم میکند.
س: سیمهای شیلد چگونه باید برای بهینهترین سرکوب نویز خاتمه یابند؟
الف: سیمهای شیلد باید در نقطه زمین شاسی مشخص شده روی بلوک ترمینال I/O خاتمه یابند تا تداخل EMI/RFI روی حلقههای آنالوگ به حداقل برسد.
راهنمای نصب میدانی
- قبل از وارد کردن ماژول به شکاف مشخص شده، از پایداری برق بکپلین اطمینان حاصل کنید.
- ماژول را با راهنمای کارتها تراز کنید و اطمینان حاصل کنید که کانکتور بکپلین به طور کامل جا افتاده است.
- ماژول را با استفاده از پیچهای بالایی و پایینی محکم کنید تا مسیر زمین مناسب بین بدنه ماژول و رک ایجاد شود.
- سیمکشی میدانی را مطابق با نیازهای خاص حلقه (جریان، ولتاژ یا RTD) خاتمه دهید. اطمینان حاصل کنید که تمام اتصالات ترمینالها طبق مشخصات سازنده محکم شدهاند.
- اگر از ورودیهای RTD استفاده میشود، یک بررسی کالیبراسیون جبران اتصال سرد (CJC) انجام دهید تا دقت اندازهگیری دما تضمین شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
