جزئیات محصول

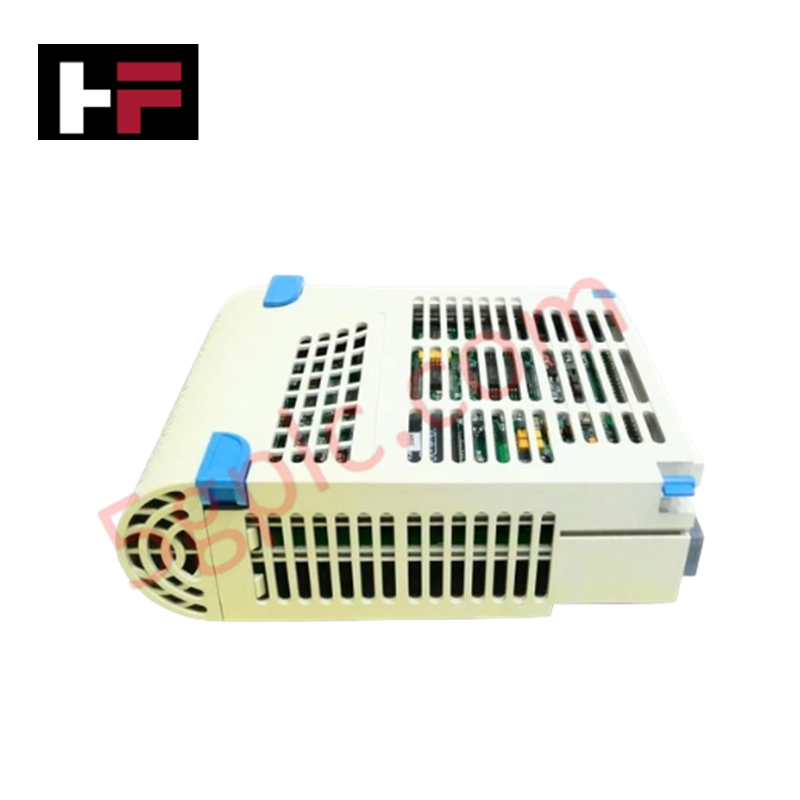

پیکربندی شده برای جمعآوری سیگنال توزیعشده در سیستمهای کنترل توزیعشده اوویشن، امرسون 1C31199G04 (ماژول ورودی/خروجی از راه دور 1C31199G04) اجرای مستقیم فیزیکی الکتریکی برای رابطدهی ابزار دقیق سمت میدان با معماریهای کنترلر مرکزی را فراهم میکند. این ماژول به عنوان یک گره پردازش سیگنال عمل میکند و تبدیل و انتقال دادههای میدانی به محیط کنترل اوویشن را تضمین میکند و در عین حال تطابق محیطی برای نصبهای صنعتی سخت را حفظ مینماید.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1C31199G04 |
| برند | امرسون |
| دمای کاری | -40 تا 70 درجه سانتیگراد |
| مصرف برق | 24 ولت مستقیم اسمی |
| مقاومت در برابر شوک | 10 g (11 میلیثانیه) |
| تحمل رطوبت | 5 تا 95 درصد بدون تراکم |
اتصال کنترل فرآیند و ایزولاسیون کانال
1C31199G04 از طریق ایزولاسیون گالوانیکی قوی، یکپارچگی سیستم را حفظ میکند که برای جلوگیری از حلقههای زمین و انتشار نویز حالت مشترک بین محیط سیگنال میدانی و بکپلین DCS ضروری است. این ماژول از سیگنالهای تشخیصی پروتکل حلقه 4-20 میلیآمپر HART پشتیبانی میکند که به کنترلر امکان بازیابی دادههای سلامت دستگاه در سطح تجهیز را میدهد. معماری ایزولاسیون کانال به کانال اطمینان میدهد که گذراهای الکتریکی رخداده در یک حلقه ورودی/خروجی، پایداری کانالهای مجاور یا باس ارتباطی اصلی را تحت تأثیر قرار ندهد.
سؤالات متداول (FAQ)
س: آیا 1C31199G04 از تعویض داغ در رک ورودی/خروجی پشتیبانی میکند؟
ج: بله، این ماژول برای قابلیت تعویض داغ طراحی شده است. قبل از تعویض ماژول، اطمینان حاصل کنید که برق بکپلین شاسی ورودی/خروجی پایدار است و منطق کنترلر مربوطه در حالت نگهداری قرار دارد تا از وقفه در فرآیند جلوگیری شود.
س: آیا این ماژول برای نصب در محیطهای کلاس I بخش 2 مناسب است؟
ج: بله، 1C31199G04 برای استفاده در نصبهای مناطق خطرناک کلاس I بخش 2 و منطقه 2 گواهی شده است. اطمینان حاصل کنید که تمام روشهای سیمکشی با کدهای الکتریکی محلی مطابقت دارند و ماژول در یک محفظه با درجهبندی مناسب نصب شده است.
راهنمای نصب میدانی
- قبل از نصب ماژول، کانکتورهای بکپلین را از نظر تراز بودن پینها و تمیزی بررسی کنید.
- ماژول را با ریلهای شاسی اوویشن تراز کرده و با فشار محکم دهید تا قفلها در جای خود قرار گیرند و اتصال الکتریکی مثبت به باس برقرار شود.
- سیمکشی میدانی را در بلوک ترمینال خاتمه دهید و از کابلهای جفتپیچیده و شیلددار برای کاهش تداخل الکترومغناطیسی (EMI) استفاده کنید.
- تمام شیلدهای کابل را در نقطه ورود به کابینت به باس زمین متصل کنید تا مسیر امپدانس پایین برای تخلیه نویز فراهم شود.
- پس از روشن شدن، وضعیت LEDهای پنل جلویی را بررسی کنید تا اطمینان حاصل شود ماژول خودتشخیصی انجام میدهد و ارتباط فعال با کنترلر برقرار کرده است.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
