جزئیات محصول

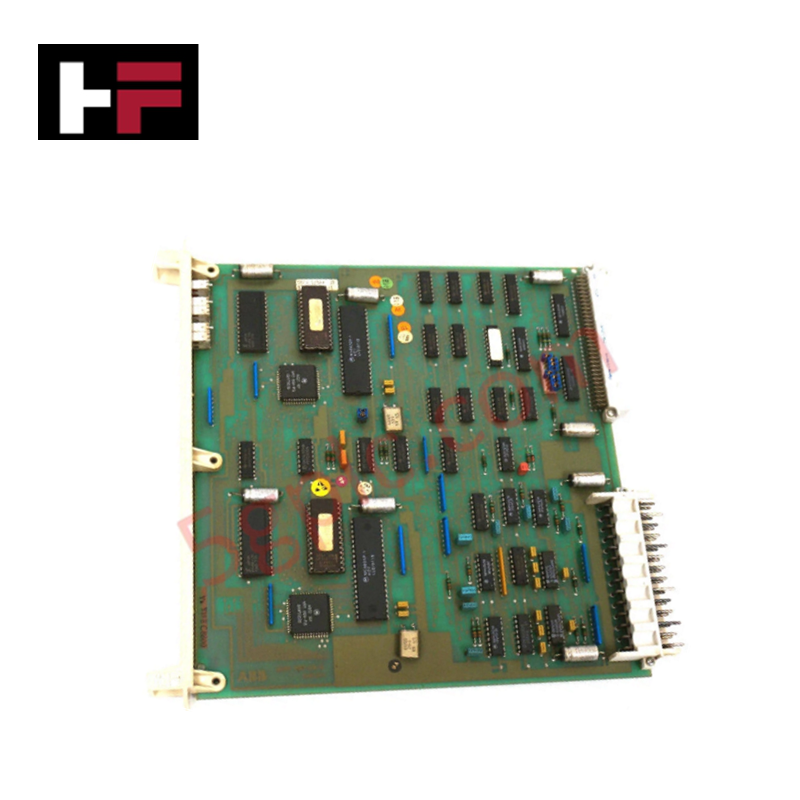

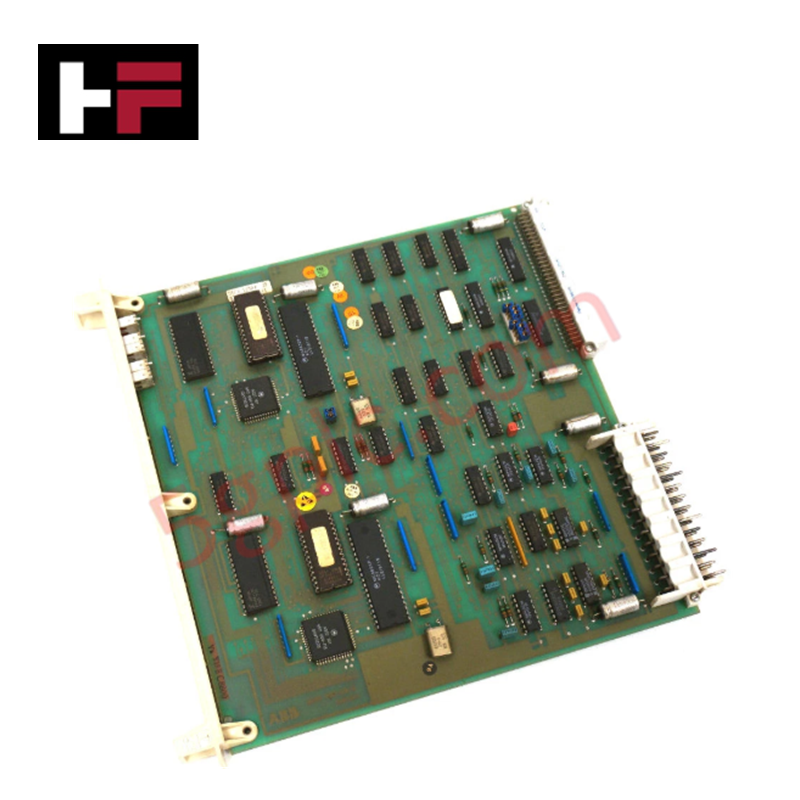

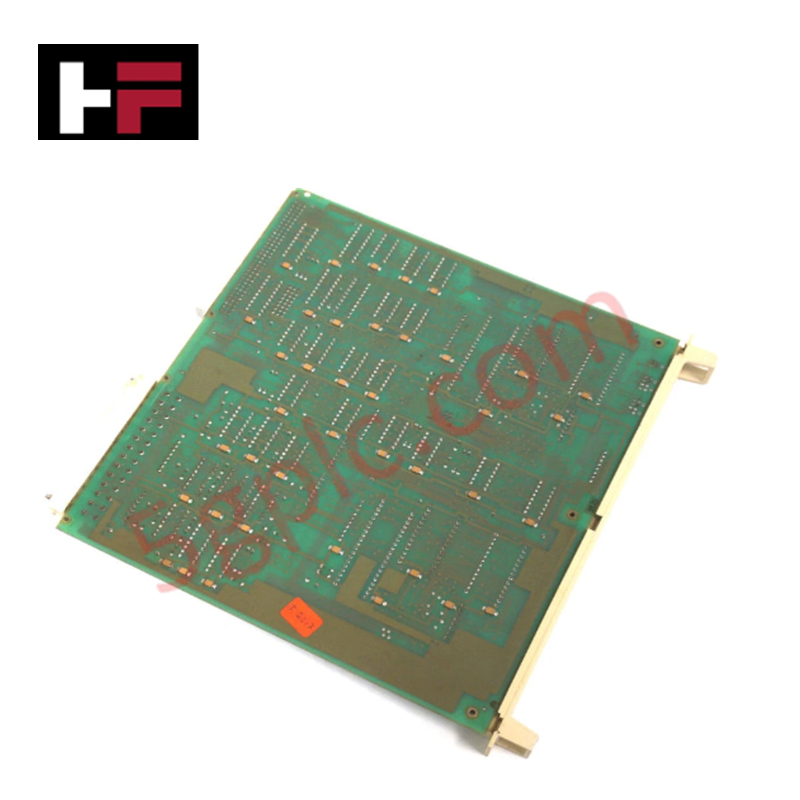

ABB DSCA 125A 57520001-GD/1 که با عنوان برد ارتباطی DSCA 125A نیز catalog شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای مسیریابی قطعی دادهها در گذرگاه پشتی و مدیریت رابطهای سریال بین ماژولها در سیستمهای کنترل فرایند ABB عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSCA 125A |
| شماره قطعه | 57520001-GD/1 |
| برند | ABB |
| نوع محصول | بردهای ارتباطی |
| مبدأ | سوئیس |
| وزن | 0.4 kg |
| ابعاد | 25.4 cm x 5.1 cm x 25.4 cm |
| دمای عملیاتی | 0 تا +55 deg C |
| مصرف برق | 24 VDC (تأمینشده از گذرگاه پشتی) |
| سازگاری با سیستم | سیستمهای کنترل ABB |
| جهت نصب | درج عمودی در شاسی سابرک |
سرعت ارتباطی گذرگاه پشتی و یکپارچگی سیگنال
این ماژول که برای استفاده در محیطهای اتوماسیون پرتراکم طراحی شده است، از سرعت ارتباط مستقیم گذرگاه پشتی برای پردازش دادههای تلهمتری حیاتی سیستم کنترل بهره میگیرد، بدون آنکه باعث ایجاد تأخیر در انتقال شود. مدارهای یکپارچه ایزولاسیون کانالبهکانال از آسیبدیدن منطق پردازنده داخلی در سراسر رابط گذرگاه پشتی بر اثر افزایشهای گذرای توان و اختلاف پتانسیل زمین جلوگیری میکنند. افزون بر این، سازگاری با فلشفرمور امکان اجرای همگام پروتکلهای ارتباطی را فراهم میسازد و پایداری انتقال بلادرنگ فریمهای داده را بین واحدهای پردازش master و رکهای ورودی/خروجی میدانی جانبی، حتی تحت بار سنگین ترافیک شبکه، حفظ میکند.
سؤالات متداول
س: آیا تعویض برد DSCA 125A 57520001-GD/1 به فلش مجدد فرمور سیستم نیاز دارد؟
پ: برای حفظ پروتکلهای ارتباطی قطعی در سراسر رابط گذرگاه پشتی، برد جایگزین باید با نسخه فلشفرمور کنترلکننده گذرگاه موجود مطابقت داشته باشد.
س: الزامات فضای آزاد شیار برای نصب برد DSCA 125A چیست؟
پ: این برد به یک شیار استاندارد قفسه کارت نیاز دارد که ابعاد فیزیکی 25.4 cm x 5.1 cm x 25.4 cm را بپذیرد و برای همراستاسازی صحیح با گذرگاه پشتی، دارای ریلهای راهنمای عمودی اختصاصی سابرک باشد.
س: آیا میتوان ماژول DSCA 125A را در حالی که گذرگاه پشتی فعال و دارای برق است، وارد کرد؟
پ: برای جلوگیری از ایجاد قوس الکتریکی در کانکتورهای سیگنال گذرگاه پشتی، پیش از وارد کردن یا خارج کردن برد باید برق بخش رک موردنظر قطع شود.
راهنمای نصب در محل
- پیش از نصب یا خارج کردن فیزیکی برد DSCA 125A، شاسی منبع تغذیه سابرک موردنظر را از برق خارج کنید.
- برای جلوگیری از آسیب ناشی از تخلیه الکترواستاتیکی به نیمهرساناهای روی برد، از مچبند تأییدشدهای استفاده کنید که به زمین سازهای رک متصل باشد.
- پیش از اعمال فشار محکم و یکنواخت برای نشاندن برد در سوکت گذرگاه پشتی، کانکتور لبهای ماژول را با دقت با ریلهای راهنمای کارت سابرک همراستا کنید.
- پیچهای نگهدارنده صفحه جلویی در قسمتهای بالا و پایین را محکم کنید تا پایداری مکانیکی و مسیر اتصال زمین مطمئن شاسی برقرار شود.
- اطمینان حاصل کنید کابلهای رابط ارتباطی جدا از خطوط برق AC ولتاژبالا عبور داده شدهاند و برای کاهش تداخل الکترومغناطیسی، حداقل فاصله فیزیکی 200 mm حفظ شده است.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
