جزئیات محصول

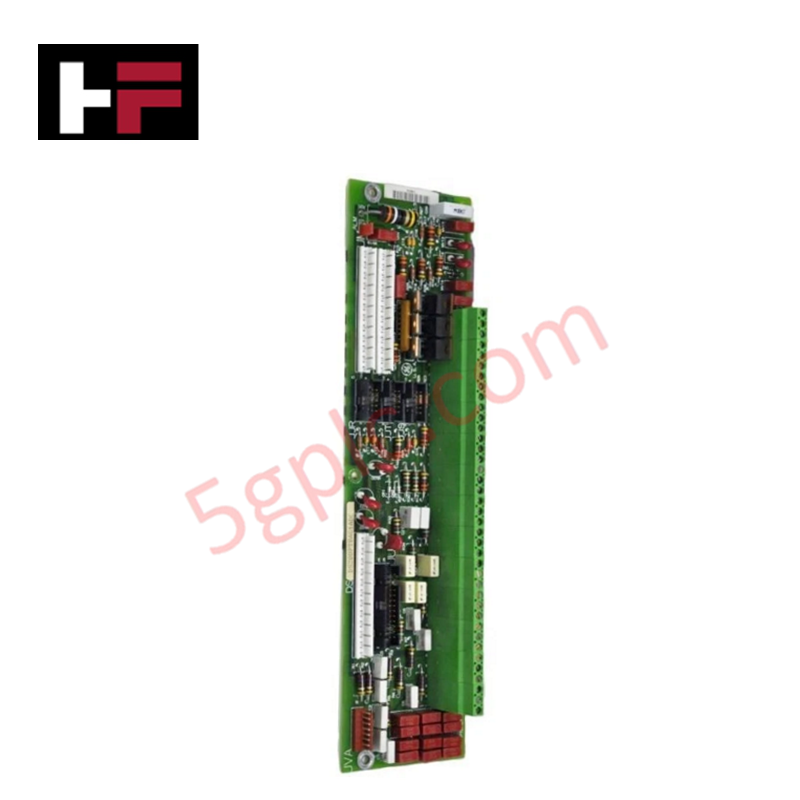

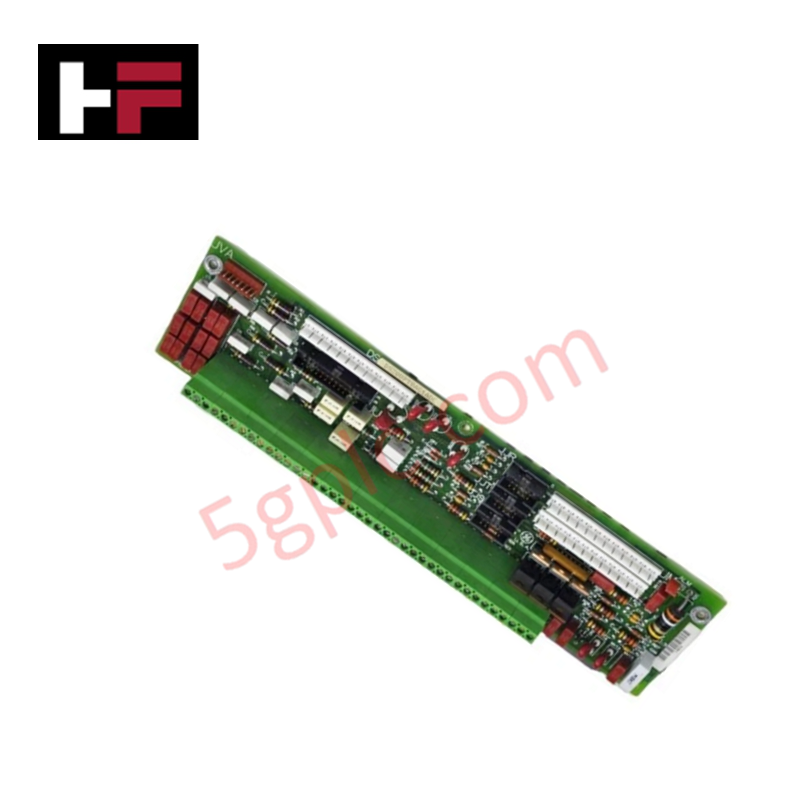

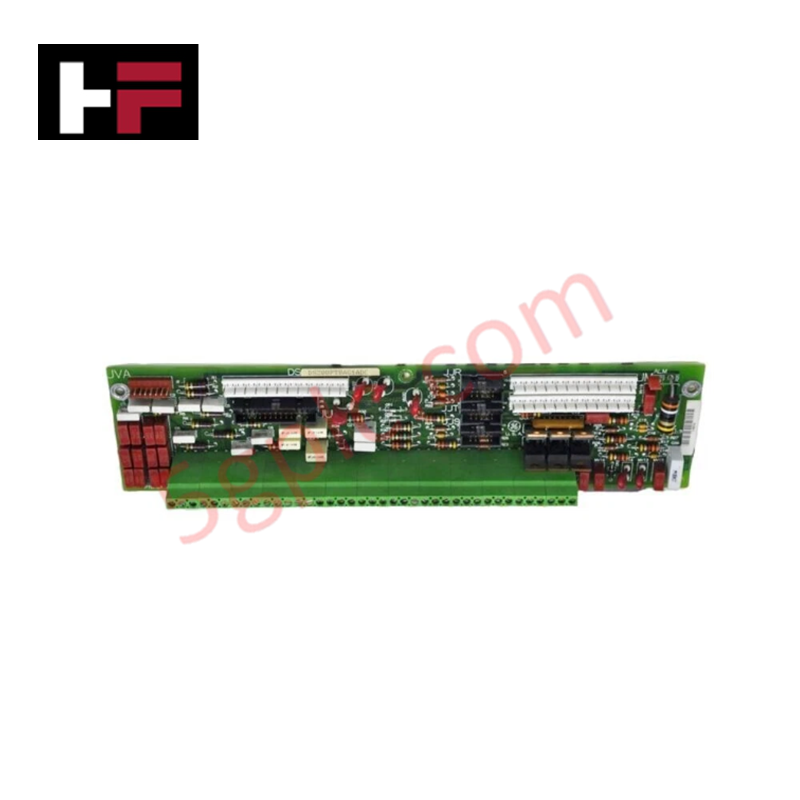

پیکربندی شده برای رابط سیگنال میدانی در سیستمهای کنترل توربین Mark V، GE DS200PTBAG1AEC (برد ترمینیشن DS200PTBAG1) پایان فیزیکی و الکتریکی مستقیم برای سیمکشی میدانی و مسیریابی سیگنال بین اجزا را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200PTBAG1AEC |
| برند | جنرال الکتریک |
| مبدا | مشخص نشده |
| وزن | 0.6 کیلوگرم |
| ابعاد | 29.2 سانتیمتر × 7.6 سانتیمتر × 2.5 سانتیمتر |
| دمای کاری | منفی 40 درجه سانتیگراد تا مثبت 85 درجه سانتیگراد |
| مصرف برق | مشخص نشده |
| اجزای اصلی | 2 بلوک ترمینال (هر کدام 72 ترمینال)، 3 کانکتور 10 پین، 6 پایه ترمینال سیگنال |
سازگاری با کنترل صنعتی و فرمور
برد DS200PTBAG1AEC توزیع سیگنال را در معماری کنترل Mark V تسهیل میکند و سرعت ارتباط باس بکپلین را بهطور غیرمستقیم از طریق نگاشت سازمانیافته سیگنالهای میدانی به کنترلر مدیریت میکند. به عنوان یک رابط ترمینیشن غیرفعال، این برد شامل منطق وابسته به فرمور نیست؛ بنابراین نیازی به سازگاری با فلش فرمور ندارد. با این حال، مقیاسبندی یکنواخت چگالی ورودی/خروجی به نگاشت دقیق سیمها به بلوکهای 72 ترمینالی بستگی دارد. برای اطمینان از تعیینپذیری تمام اتصالات، پیوستگی سه کانکتور 10 پین بین اجزا را بررسی کنید، زیرا تأخیر سیگنال ممکن است به دلیل اکسید شدن تماسها یا ترمینیشنهای مکانیکی با مقاومت بالا در مسیر سیمکشی میدانی ایجاد شود.
سؤالات متداول
س: آیا این برد ترمینیشن از تعویض داغ پشتیبانی میکند؟
ج: این برد برای تعویض داغ طراحی نشده است. قبل از تعمیر یا تعویض، تمام سیمکشی میدانی و اتصالات بین اجزا باید از برق قطع شوند تا از اتصال کوتاه هنگام جدا کردن سیمهای سیگنال از بلوکهای ترمینال جلوگیری شود.
س: آیا کانکتورهای 10 پین بین پورتها قابل تعویض هستند؟
ج: اگرچه کانکتورها از همان رابط فیزیکی 10 پین استفاده میکنند، اما بر اساس پیکربندی سیستم Mark V کاربردی هستند. همیشه قبل از قطع اتصال، محل دقیق کابل (مثلاً J1، J2، J3) را برچسبگذاری و مستندسازی کنید تا هنگام نصب مجدد مسیر سیگنال به درستی برقرار شود.
راهنمای نصب میدانی
- نصب فیزیکی: از سوراخ نصب مشخص شده برای محکم کردن برد به شاسی پنل کنترل استفاده کنید. اطمینان حاصل کنید که سطح نصب تمیز و هادی باشد اگر طراحی برد نیاز به اتصال زمین شاسی برای محافظت در برابر EMI دارد.
- روشهای سیمکشی: سیمهای سیگنال میدانی را با تنظیم گشتاور مناسب در بلوکهای 72 ترمینالی ترمینیشن کنید تا از شل شدن در اثر چرخههای حرارتی جلوگیری شود. برای تمام کابلهای ورودی میدانی از محافظ کشش استفاده کنید تا از فشار مکانیکی روی بلوکهای ترمینال یا خود PCB جلوگیری شود.
- محافظت سیگنال: شیلد کابلها را در پایههای ترمینال مشخص شده روی برد زمین کنید. اتصال صحیح شیلد سیگنال برای سرکوب نویز فرکانس بالا که ممکن است خطا در پردازندههای کنترل Mark V ایجاد کند، ضروری است.
- بازرسی بصری: بهطور دورهای پایههای ترمینال و هدرهای پین را برای علائم اکسیداسیون یا خوردگی محیطی، بهویژه در محیطهای با رطوبت بالا یا صنعتی، بررسی کنید تا رسانایی سیگنال بهینه حفظ شود.
