جزئیات محصول

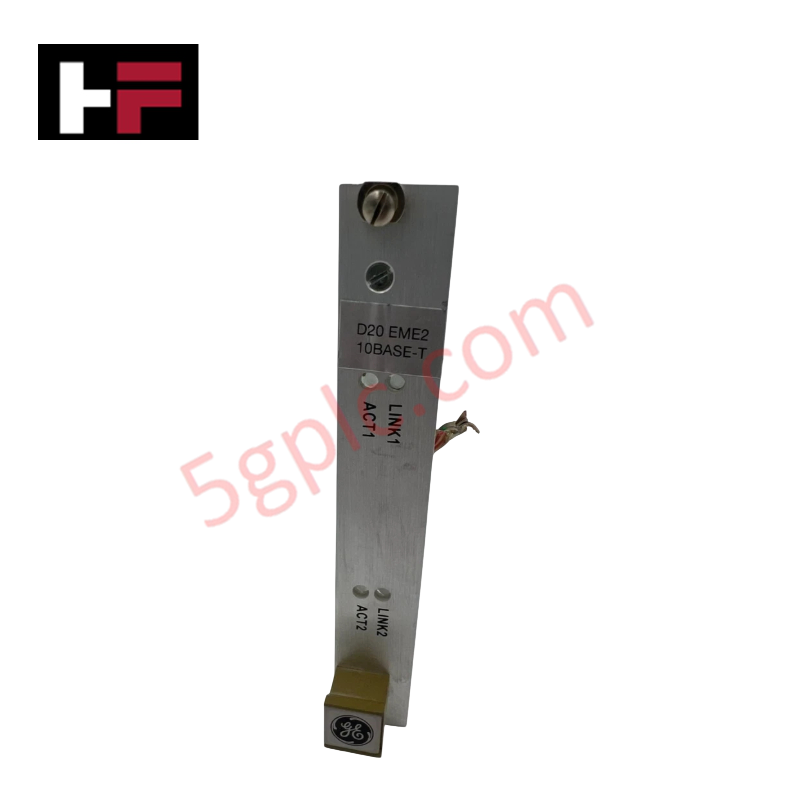

GE D20 EME2، که همچنین به عنوان ماژول اترنت 10Base-T D20 EME2 شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای کنترل و ارتباط سیگنال دیجیتال در پلتفرم‌های اتوماسیون ایستگاه فرعی D20 عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | D20 EME2 |
| برند | GE (جنرال الکتریک) |
| مبدأ | ایالات متحده |
| وزن | 300 گرم |
| ابعاد | 110 میلی‌متر × 60 میلی‌متر × 35 میلی‌متر |
| دمای کاری | -25 تا +55 درجه سانتی‌گراد |
| مصرف برق | وابسته به معماری پایه |
| کانال‌های ورودی | 16 ورودی دیجیتال |
| نوع ورودی | تماس خشک، سطح پایه 24 ولت DC |
| کانال‌های خروجی | 16 خروجی دیجیتال |
| نوع خروجی | تماس خشک، سطح پایه 24 ولت DC |
| حداکثر جریان | 2 آمپر پیوسته برای هر کانال |
| رابط ارتباطی | اترنت 10Base-T |
| پشتیبانی پروتکل | کپسوله‌سازی رابط Modbus RTU |
| رطوبت نسبی | 5٪ تا 95٪ RH (بدون تراکم) |
تجزیه پسوند و ماتریس مدل
- D20 EME2: نشانگر نسل دوم که چارچوب پلتفرم پردازش I/O منطق گسسته و اترنت یکپارچه را تعیین می‌کند.
- 10BASE-T: لایه رابط فیزیکی ارتباط که مشخص‌کننده پروفایل لینک خط مسی جفت‌پیچیده 10 مگابیت بر ثانیه است که برای اجرای ترمینال پیکربندی شده است.
شبکه‌های تعیین‌شده Profinet / EtherNet/IP و سازگاری فلش فرم‌ور
این زیرمجموعه 16 حالت ورودی گسسته را مسیریابی کرده و 16 حلقه خروجی تماس خشک گسسته را از طریق آرایه‌های سوئیچینگ تعبیه‌شده فعال می‌کند. ارتباط این بردارهای I/O را مستقیماً به رجیسترهای اترنت 10Base-T نگاشت می‌کند و فریم‌های فرمان را از طریق کپسوله‌سازی پروتکل Modbus اجرا می‌کند. برای جلوگیری از برخوردهای زمانی هنگام اسکن I/O با چگالی بالا در شبکه‌های تعیین‌شده مجاور Profinet یا EtherNet/IP، سخت‌افزار بر هماهنگی دقیق با پایه‌های سازگاری فلش فرم‌ور تأیید شده که روی گیرنده ایستگاه بالادستی فلش شده‌اند، تکیه دارد.
سؤالات متداول
س: آیا می‌توان ماژول D20 EME2 را در حالی که ولتاژ فعال وجود دارد، از مجموعه پشت‌صفحه وارد یا خارج کرد؟
ج: خیر. پین‌های منطق داخلی و تماس‌های مدار تماس خشک 24 ولت DC دارای شبکه‌های ردیابی پیش‌شارژ یا مرحله‌ای نیستند. تعویض داغ زنده می‌تواند گذراهای ولتاژ ایجاد کند که باعث خراب شدن باس ارتباطی مشترک و آسیب به مدار منطق داخلی می‌شود.
س: چگونه محدودیت حداکثر جریان 2 آمپر در کانال‌های دیجیتال مجاور حفظ می‌شود؟
ج: آستانه 2 آمپر برای سوئیچینگ بار مقاومتی مستقل در 24 ولت DC رتبه‌بندی شده است. برای پروفایل‌های بار القایی، باید مدارهای سرکوب خارجی به موازات تماس‌های خشک نصب شوند تا از جوش خوردن تماس‌ها ناشی از ولتاژ برگشتی جلوگیری شود.
راهنمای نصب میدانی
- ریل DIN و اتصال زمین شاسی: محفظه جمع‌وجور را محکم روی ریل نصب اصلی قرار دهید و اطمینان حاصل کنید که اتصال زمین شاسی یکپارچه مستقیماً با سطح تمیز و بدون رنگ پنل پشتی فلزی در تماس است.
- سیم‌کشی میدانی I/O گسسته: تمام سیم‌های ورودی و خروجی تماس خشک 24 ولت DC را از طریق سینی‌های سیم‌کشی جداگانه عبور دهید و اطمینان حاصل کنید که خطوط از کابل‌های توزیع برق AC با ولتاژ بالا جدا شده‌اند.
- شیلدینگ اترنت جفت‌پیچیده: شبکه لینک مسی 10Base-T را با استفاده از کابل‌های جفت‌پیچیده شیلددار خاتمه دهید و چارچوب شیلد کلی کابل را در مرز ورودی محفظه زمین کنید تا القای الکترومغناطیسی ناخواسته کاهش یابد.
