جزئیات محصول

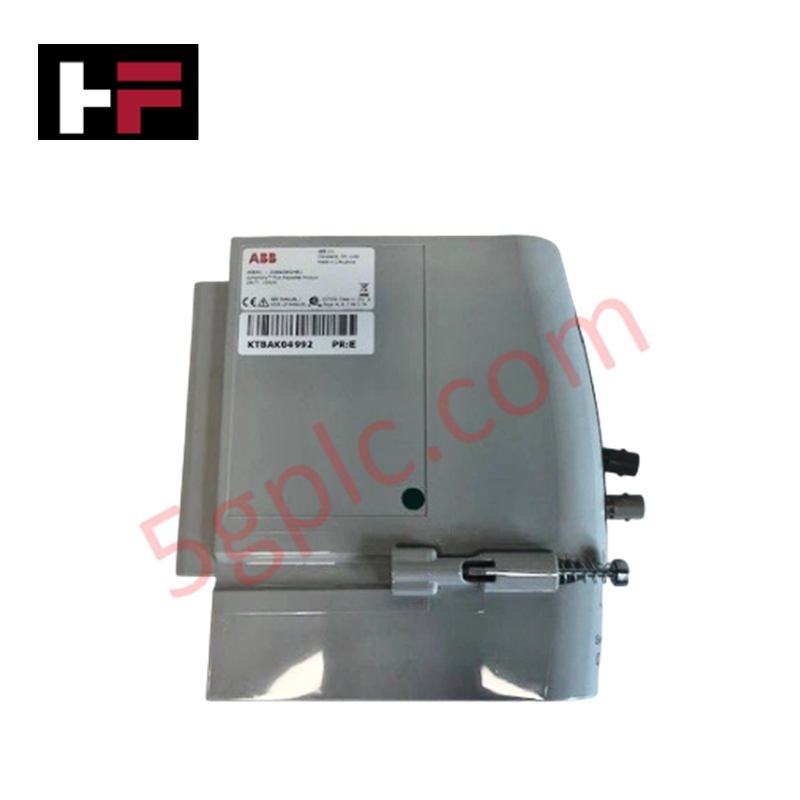

ABB 2VAA008424R1 که به عنوان ماژول ارتباطی cRBX01 نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای تکرار سیگنال فیبر نوری در توپولوژی‌های توسعه باس از راه دور عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | cRBX01 2VAA008424R1 |
| برند | ABB |
| مبدأ | سوئد / آلمان |
| وزن | 0.166 کیلوگرم |
| ابعاد | 34 میلی‌متر (عرض) × 127 میلی‌متر (ارتفاع) × 128 میلی‌متر (عمق) |
| دمای کاری | -20 تا +60 درجه سانتی‌گراد (پارامترهای استاندارد صنعتی) |
| مصرف برق | تأمین شده از طریق باس بک‌پلین سیستم محلی |
| عملکرد | تکرارکننده فیبر نوری برای توسعه شبکه باس از راه دور |
| کانال‌های ورودی آنالوگ | 0 |
| کانال‌های خروجی آنالوگ | 0 |
| کد HS | 85176200 |
| انطباق زیست‌محیطی | مطابق با RoHS (دستورالعمل اتحادیه اروپا 2011/65/EU) |
| دسته‌بندی WEEE | 5. تجهیزات کوچک (هیچ بعد خارجی بیش از 50 سانتی‌متر نیست) |
شبکه‌های تعیین‌شده Profinet / EtherNet/IP و مقیاس‌پذیری چگالی I/O
این دستگاه به عنوان یک فرستنده-گیرنده نوری لایه فیزیکی عمل می‌کند که بسته‌های داده را در لینک‌های کنترل سریال با فاصله طولانی بازساعت و تقویت می‌کند. با استفاده از آرایه‌های اپتو الکترونیکی داخلی اختصاصی، سخت‌افزار سرعت ارتباط باس بک‌پلین بومی را در رک‌های تقسیم‌شده حفظ می‌کند. این تنظیمات امکان گزینه‌های مقیاس‌پذیری چگالی I/O انعطاف‌پذیر در گره‌های از راه دور را فراهم می‌کند در حالی که همگام‌سازی با شبکه‌های تعیین‌شده اصلی Profinet یا EtherNet/IP را حفظ کرده، از تخریب سیگنال داده جلوگیری می‌کند و سازگاری دقیق فلش فرم‌ور را در گره‌های شبکه تضمین می‌نماید.
سؤالات متداول
س: آیا ماژول ارتباطی cRBX01 نیاز به آدرس‌دهی نرم‌افزاری مستقل در شبکه دارد؟
ج: خیر. cRBX01 عمدتاً به عنوان یک تکرارکننده فیبر نوری لایه فیزیکی عمل می‌کند. این ماژول آدرس گره منطقی در فرم‌ور برنامه را اشغال نمی‌کند و امکان انتقال شفاف بسته‌های داده در مسیر توسعه باس از راه دور را فراهم می‌سازد.
س: محدودیت‌های بک‌پلین هنگام خارج کردن ماژول در شرایط برق زنده چیست؟
ج: قابلیت تعویض داغ بستگی به مشخصات رک میزبان دارد. برای جلوگیری از فساد داده در زیررک‌های از راه دور، ترافیک فعال شبکه باید مجدداً مسیریابی شود یا کانال‌های ارتباطی مرتبط قبل از خارج کردن فیزیکی ماژول در حالت ایمن قرار گیرند.
راهنمای نصب میدانی
- نصب در شاسی: ماژول را در شکاف مشخص شده روی مجموعه ریل DIN یا صفحه پایه بک‌پلین وارد کنید. تا زمانی که کانکتور ماژول کاملاً با بلوک‌های تراز ترمینال درگیر شود، به طور محکم فشار دهید.
- مدیریت فیبر نوری: قبل از وارد کردن به پورت‌های فرستنده-گیرنده، همه فِرول‌های کانکتور فیبر نوری را تمیز کنید. حداقل شعاع خم مشخص شده برای کابل‌های فیبر نوری داخل محفظه کنترل را حفظ کنید تا از تضعیف سیگنال جلوگیری شود.
- پروتکل اتصال زمین: اطمینان حاصل کنید که گیره اتصال زمین فلزی روی بدنه ماژول اتصال با امپدانس پایین با چارچوب فولادی ساختاری کابینت برقرار می‌کند تا ایمنی الکترومغناطیسی مؤثر تضمین شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
