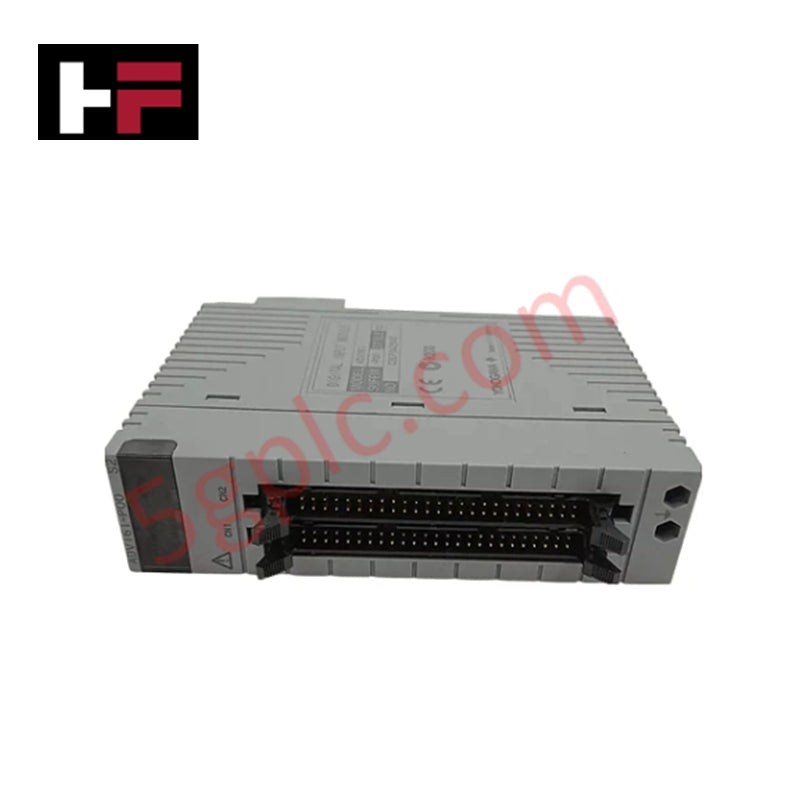

CENTUM VP | Yokogawa ADV161-P50 | ماژول ورودی دیجیتال ۶۴ کاناله

مروری بر محصول

ماژول Yokogawa ADV161-P50 به عنوان یک رابط سیگنال گسسته با چگالی بسیار بالا و مقاوم برای سیستم کنترل توزیع‌شده CENTUM VP عمل می‌کند. این ماژول ۶۴ سیگنال ورودی دیجیتال مستقل را دریافت می‌کند و ظرفیت عظیمی برای پایش وضعیت تجهیزات میدانی مانند کلیدهای محدود، موقعیت شیرها و بازخوردهای راه‌انداز موتور فراهم می‌آورد. شماره "۵۰" نشان‌دهنده این است که این ماژول دارای مقاومت خوردگی سطح G3 است که حفاظت سخت‌افزاری ضروری برای سیستم‌هایی که در محیط‌های سخت با آلودگی‌های جوی مانند سولفید هیدروژن نصب شده‌اند، فراهم می‌کند.

وضعیت: ۱۰۰٪ نو و در بسته‌بندی اصلی کارخانه.

تجزیه شماره قطعه: ADV161-P50

یوکوگاوا از یک سیستم کدگذاری ساختاریافته برای تعریف مشخصات ورودی/خروجی با چگالی بالا و حفاظت محیطی استفاده می‌کند:

• ADV161: ماژول ورودی دیجیتال (۶۴ کانال، ۲۴ ولت DC، ایزوله، طرف منفی مشترک هر ۱۶ کانال).

• -P: سبک اتصال ترمینال فشار-کلمپ.

• 5: دارای مقاومت خوردگی سطح G3 (پوشش محافظ برای مقابله با $H_2S$، $SO_2$ و $Cl_2$).

• 0: مشخصات سخت‌افزاری پایه برای رابط ساب‌رک جهانی.

مشخصات فنی

ماژول ADV161-P50 رابط الکتریکی با ظرفیت بالا برای داده‌های پردازش دودویی در شرایط آب و هوایی سخت ارائه می‌دهد.

• تعداد ورودی‌ها: ۶۴ کانال

• سیگنال ورودی: ۲۴ ولت DC (تماس خشک یا ورودی ولتاژ)

• ایزولاسیون سیگنال: ایزوله شده هر ۱۶ کانال (طرف منفی مشترک)

• جریان ورودی: ۴.۱ میلی‌آمپر (در ۲۴ ولت DC)

• ولتاژ تحمل: ۱۵۰۰ ولت AC بین ورودی و سیستم

• حفاظت محیطی: استاندارد ISA S71.04 کلاس G3

• دوره به‌روزرسانی داده‌ها: ۱۰ میلی‌ثانیه

• حداکثر مصرف جریان: ۸۰۰ میلی‌آمپر (در ۵ ولت DC)

مزایای مهندسی

• مقاومت خوردگی با رتبه G3: ماژول ADV161-P50 دارای پوشش محافظ ویژه‌ای روی تمام بردهای داخلی است که از خوردگی نقره و مس ناشی از گازهای خورنده در پالایشگاه‌ها، کارخانه‌های شیمیایی و سکوهای دریایی جلوگیری می‌کند و عمر و قابلیت اطمینان ماژول را به طور قابل توجهی افزایش می‌دهد.

• چگالی رک برتر: مدیریت ۶۴ کانال در یک اسلات به طور مؤثر ظرفیت ورودی/خروجی را نسبت به ماژول‌های استاندارد ۳۲ کاناله دو برابر می‌کند. این امکان را فراهم می‌آورد که کابینت‌های کنترل بسیار کوچکتر و تعداد گره‌های ورودی/خروجی کمتر شود که در نتیجه فضای کلی و هزینه‌های زیرساختی تأسیسات کاهش می‌یابد.

• ایزولاسیون خطای متعادل: معماری "منفی مشترک هر ۱۶ کانال" تعادلی عملی بین چگالی سیم‌کشی و قابلیت اطمینان سیستم ارائه می‌دهد. خطای الکتریکی یا حلقه زمین در یک بانک ۱۶ کاناله بر عملکرد ۴۸ کانال باقی‌مانده تأثیر نمی‌گذارد.

• پردازش سریع منطق: دوره به‌روزرسانی داده ۱۰ میلی‌ثانیه تضمین می‌کند که سیستم کنترل توزیع‌شده تغییرات وضعیت در تمام ۶۴ نقطه را تقریباً به صورت آنی ثبت کند. این عملکرد با سرعت بالا برای ثبت دقیق توالی رویدادها (SOE) و منطق قفل‌گذاری پیچیده حیاتی است.

• یکپارچگی سیگنال صنعتی: ایزولاسیون نوری از گذرگاه داخلی DCS در برابر نوسانات الکتریکی و نویز زمین در سمت میدان محافظت می‌کند. این اطمینان می‌دهد که ناهنجاری‌های الکتریکی در سطح دستگاه میدانی به پردازنده مرکزی منتقل نشود.

سؤالات متداول

• آیا ADV161-P50 برای کنتاکت‌ها به منبع تغذیه خارجی نیاز دارد؟

  بله. باید منبع تغذیه ۲۴ ولت DC خارجی برای تأمین انرژی کنتاکت‌های سمت میدان (ولتاژ تر) فراهم کنید. ماژول وجود یا عدم وجود این ولتاژ را در ۶۴ ورودی تشخیص می‌دهد تا وضعیت منطقی را تعیین کند.

• آیا می‌توانم ADV161-P00 را با ADV161-P50 جایگزین کنم؟

  بله. نسخه P50 همان عملکرد ۶۴ کاناله را ارائه می‌دهد اما حفاظت محیطی G3 را اضافه می‌کند. این ارتقاء برای هر تأسیساتی که رطوبت بالا یا شرایط جوی خورنده دارد، توصیه می‌شود.

• چگونه باید منفی مشترک این ماژول را سیم‌کشی کنم؟

  ماژول ۶۴ ورودی را به چهار بانک مجزا ۱۶ کاناله تقسیم می‌کند. هر بانک ۱۶ کاناله یک ترمینال منفی مشترک دارد. اطمینان حاصل کنید که سیم‌کشی میدانی شما این گروه‌ها را رعایت کند تا ایزولاسیون الکتریکی صحیح حفظ شود.

• آیا ADV161-P50 قابلیت تعویض داغ دارد؟

  در پیکربندی ورودی/خروجی افزونه، می‌توانید ماژول را در حالی که سیستم روشن است تعویض کنید. با این حال، چون این ماژول ۶۴ سیگنال را مدیریت می‌کند، اطمینان حاصل کنید که تمام حلقه‌های کنترل مرتبط به درستی دور زده شده یا نظارت می‌شوند تا از اختلال در فرآیند جلوگیری شود.
