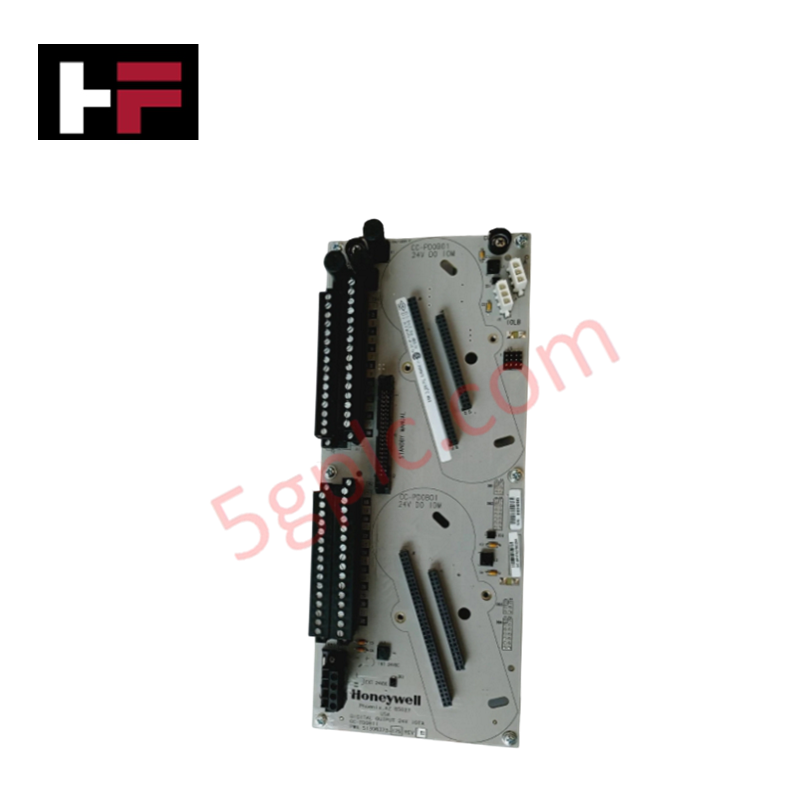

ماژول ورودی دیجیتال Honeywell مدل CC-TOIL01

ماژول Honeywell CC-TOIL01 که با نام CC-TOIL01 نیز در فهرست محصولات ثبت شده است، به‌عنوان یک مؤلفه سخت‌افزاری اختصاصی برای دریافت وضعیت کنتاکت‌های فیلد در پلتفرم‌های Honeywell Experion PKS عمل می‌کند. این ماژول سیگنال‌های ورودی گسسته را از لیمیت‌سوئیچ‌های فیلد، حسگرهای مجاورتی و کنتاکت‌های کمکی دریافت کرده و ورودی‌های فیزیکی دودویی خام را در ولتاژ نامی حلقه 24 VDC به وضعیت‌های منطقی سیستم تبدیل می‌کند. مدارهای پردازش داخلی سیگنال، نویز ورودی فیلد را ایزوله کرده و مستقیماً از طریق خطوط ارتباطی RS485 رابط می‌شوند.

مشخصات سخت‌افزاری

کنترل فرایند و ایزولاسیون فیلدباس

این ماژول دارای ایزولاسیون کانال‌به‌کانال و موانع گالوانیکی است تا از عبور جهش‌های ولتاژ مد مشترک در اتصالات حلقه 24 VDC جلوگیری کند. هنگام کار در کنار تجهیزات دارای پروتکل حلقه 4-20 mA HART و انشعاب‌های فیلدباس، مراحل آماده‌سازی داخلی سیگنال، کنتاکت‌های فیلد را بدون ایجاد تداخل متقابل به سطوح منطقی داخلی 0-10 VDC تبدیل می‌کنند. رابط سریال RS485 تعبیه‌شده از روال‌های نظرسنجی قطعی برای ارسال به‌روزرسانی‌های وضعیت کانال و سیگنال‌های هشدار عیب به کنترل‌کننده مرکزی استفاده می‌کند.

سؤالات متداول

س: ماژول در برابر اتصال کوتاه سیم‌کشی فیلد یا خطاهای خط حسگر چگونه واکنش نشان می‌دهد؟

پ: این ماژول دارای پایش مداوم عیب کانال است که شرایط مدار باز یا اتصال کوتاه را تشخیص داده و پرچم خطای عیب‌یابی را از طریق رابط ارتباطی RS485 به میزبان DCS گزارش می‌کند.

س: الزامات اتصال زمین برای خط ارتباطی RS485 در این ماژول چیست؟

پ: زوج تفاضلی RS485 به یک کابل زوج‌تابیده شیلددار نیاز دارد که سیم تخلیه شیلد آن در یک نقطه واحد به زمین حفاظتی متصل شود تا از تداخل جریان‌های حلقه زمین با انتقال فریم‌های داده سریال جلوگیری شود.

راهنمای نصب در فیلد

• نصب مکانیکی: ماژول را روی ریل DIN استاندارد عمودی یا افقی کابینت محکم کنید و مطمئن شوید ضامن‌های قفل کاملاً درگیر شده‌اند تا از جابه‌جایی ماژول بر اثر ارتعاشات صنعتی جلوگیری شود.
• جداسازی سیم‌کشی: کابل‌های سیگنال ورودی فیلد 24 VDC را در مسیر کانال داخلی، جدا از خطوط برق AC با ولتاژ بالا عبور دهید تا از کوپل الکترومغناطیسی جلوگیری شود.
• اتصال شیلد: شیلد کابل‌های فیلد را به شینه اتصال زمین کابینت در محل تعیین‌شده متصل کنید، نه به ترمینال‌های ماژول، تا حذف نویز فرکانس بالا بهینه شود.
• پایان‌دهی باس RS485: اطمینان حاصل کنید مقاومت‌های پایان‌دهی خط 120 اهم به‌درستی بین خطوط داده مثبت و منفی، در هر دو انتهای فیزیکی ترانک RS485، متصل شده‌اند.
